ALLGEMEINE SICHERHEITSHINWEISE

12 Allgemeine Sicherheitshinweise
13

Hinweise zur UL Zulassung

14 Bestimmungsgemäße Verwendung
15

Betriebs- und Statusanzeigen

16

Montage

20
Lesen Sie vor der Inbetriebnahme des Geräts die Betriebsanleitung.
■
■
Der Anschluss, die Montage und die Konfiguration des Geräts dürfen nur
von geschultem Fachpersonal vorgenommen werden.
■
NO
2006/42/EG
Bei diesem Gerät handelt es sich um kein sicherheitsgerichtetes Bauteil im
SAFETY
Sinne der EU-Maschinenrichtlinie.
■
Bei der Inbetriebnahme ist das Gerät ausreichend vor Feuchtigkeit und Ver‐
schmutzung zu schützen.
Die vorliegende Betriebsanleitung enthält Informationen, die während des Lebens‐
■
zyklus der Lichtschranke benötigt werden.
UL Environmental Rating: Enclosure type 1
Die RAY10 ist eine optoelektronische Reflexions-Lichtschranke (im Folgenden Sensor
genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und
Personen eingesetzt. Zur Funktion wird ein Reflektor benötigt. Bei jeder anderen Ver‐
wendung und bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsan‐
spruch gegenüber der SICK AG.
2 1
3

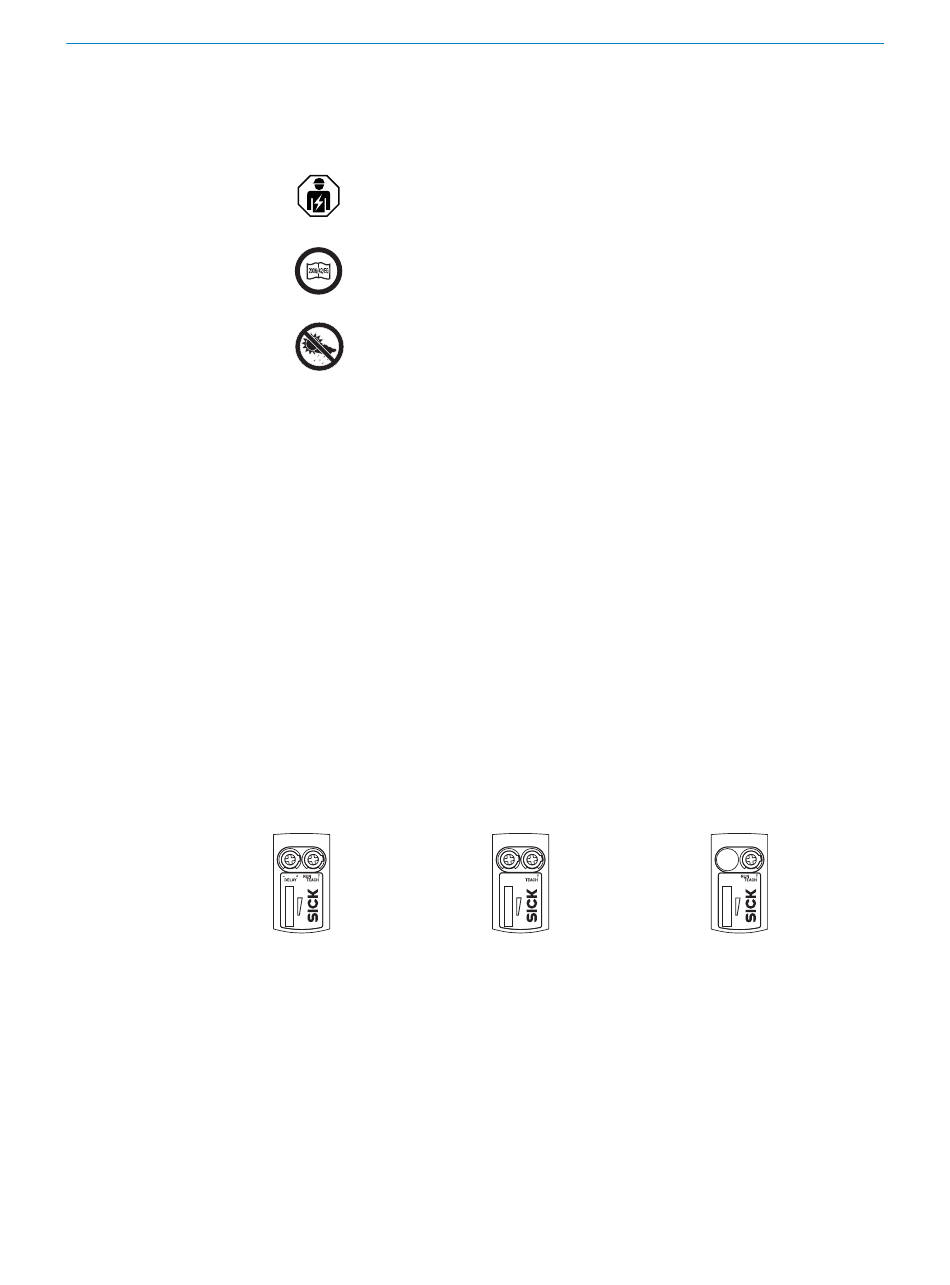

Abbildung 12: RAY10-
xxxxBM / RAY10-xxxxBN
Potentiometer / LED-Anzeige gelb: Status des empfangenen Lichtstrahls
1
Potentiometer / LED-Anzeige grün: Versorgungsspannung aktiv
2
BluePilot: Anzeige der Signalstärke im Teach-Vorgang / AutoAdapt-Anzeige im Run-Betrieb
3
Sensor und Reflektor an geeignete Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm). Sensor und Reflektor zueinander ausrichten.
Maximal zulässiges Anzugsdrehmoment des Sensors von 0.65 Nm beachten.
2 1
DO LO RUN
3
Abbildung 13: RAY10-xxxxBP
2 1
3
Abbildung 14: RAY10-xxxxBL
