95 Ввод в эксплуатацию
8022198 | SICK
Subject to change without notice

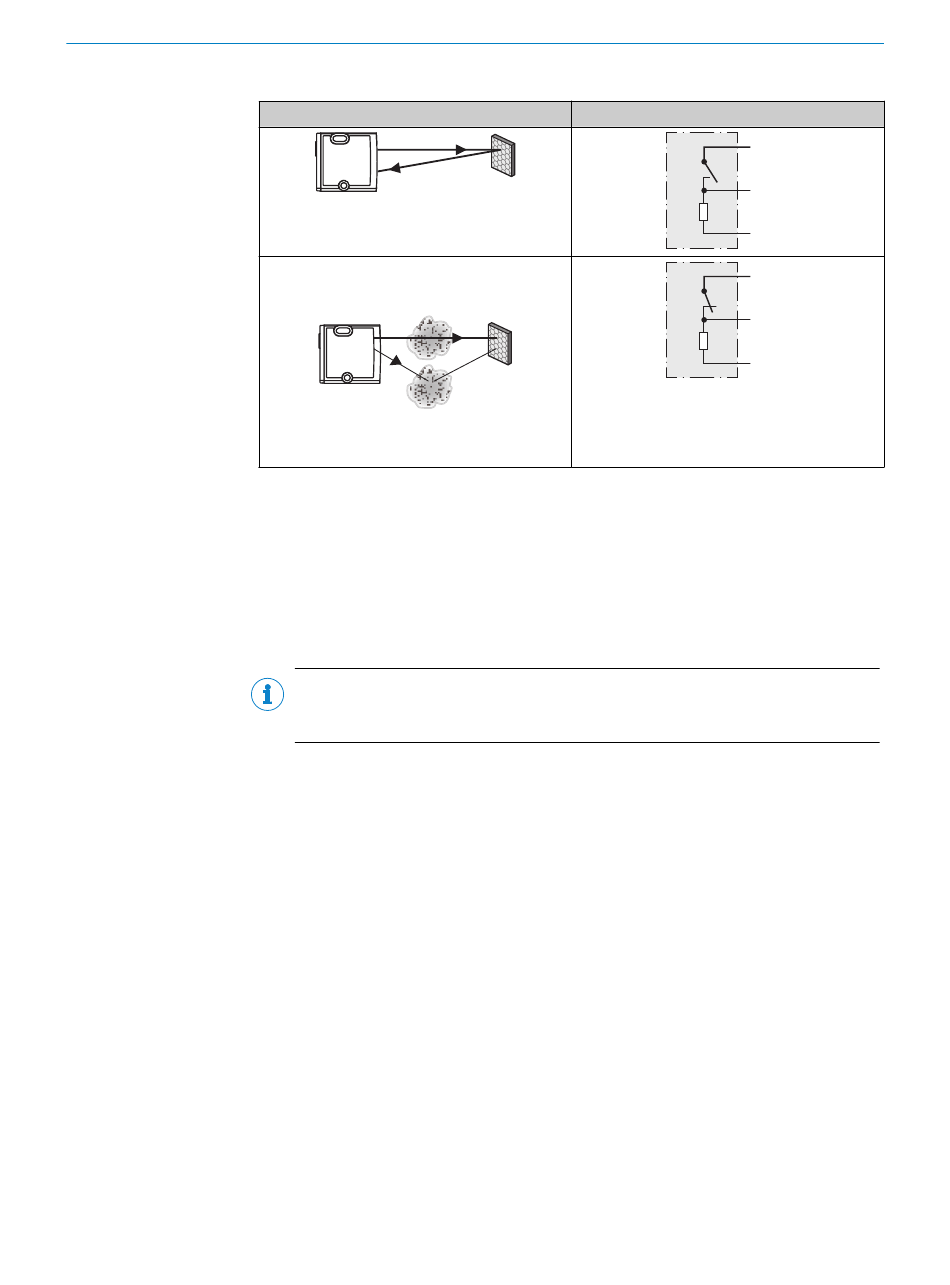

Таблица 79: Alarm/Сигнал тревоги
1 Выравнивание
Выровнять датчик на подходящий отражатель. Выбрать такое положение, чтобы
красный посланный световой луч попадал в центр отражателя. Передние линзы датчика
и отражателя необходимо очистить перед программированием. Переключатель на
оборотной стороне для начала обучения должен быть повернут вправо, а для
завершения процесса обучения – влево.
УКАЗАНИЕ
Полезный совет: Оптимальное позиционирование определяется с помощью панели
индикации силы сигнала на задней стороне датчика.
Луч датчика должен свободно доходить до отражателя, без каких-либо объектов на пути
луча [см. рисунок 92]. Должно быть обеспечено полное освобождение оптических
отверстий датчика и отражателя.
Оптимизированное выравнивание достигается и контролируется с помощью индикации
силы сигнала на оборотной стороне датчика. Светодиоды индикации силы сигнала
загораются в зависимости от силы сигнала воспринимаемого датчиком света. Если не
горит ни один синий светодиод, датчик не принимает сигнал или слабый сигнал для
переключения выхода. Первый синий светодиод загорается при минимальном пороге
переключения, другие синие светодиоды начинают загораться при увеличении
полученного света см. рисунок
ВВОД В ЭКСПЛУАТАЦИЮ
Alarm (≤ 100 мА)
92.
95
+ (L+)
Alarm
– (M)
+ (L+)
Alarm
– (M)
