STÖRUNGSBEHEBUNG
19 Störungsbehebung
28
1
1
1

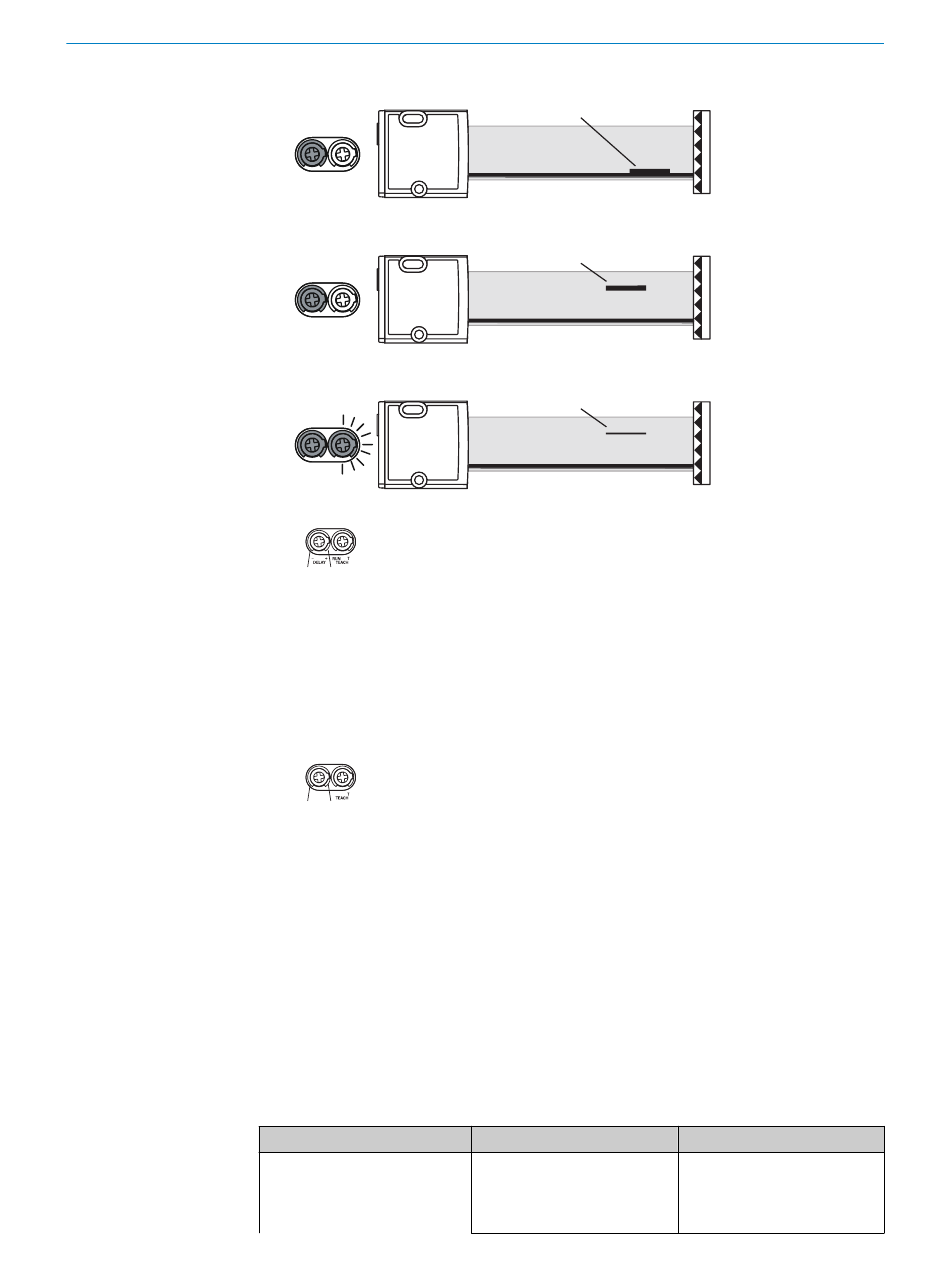

3 Einstellung Zeitfunktion
0 s 2 s
Abbildung 20: Zeitfunktionsschalter
RAY10-xxxxxM: EIN-Verzögerung; Zeitverzögerung, wenn das Objekt detektiert wird.
RAY10-xxxxxN: AUS-Verzögerung; Zeitverzögerung, wenn das Objekt nicht mehr detektiert
wird.
Die Zeit (0 bis 2 Sek.) kann durch Drehen des Potentiometers nach links (0 Sek.) oder
nach rechts (2 Sek.) eingestellt werden.
4 Hell-/Dunkelschalter
DO LO
Abbildung 21: Hell-/Dunkelschalter
RAY10-xxxxxP: Der Sensor befindet sich im Hellschaltmodus, wenn das optionale Hell-/
Dunkel-Potentiometer in die Position „LO" gedreht wird. Der Sensor befindet sich im Dun‐
kelschaltmodus, wenn das optionale Hell-/Dunkel-Potentiometer in die Position „DO"
gedreht wird. Die grüne LED der Spannungsversorgung blinkt einmalig, wenn der Modus
geändert wird. siehe Tabelle
Tabelle Störungsbehebung zeigt, welche Maßnahmen durchzuführen sind, wenn die
Funktion des Sensors nicht mehr gegeben ist.
Tabelle 18: Fehlerbehebung
Anzeige-LED / Fehlerbild
gelbe LED leuchtet nicht,
obwohl der Lichtstrahl auf den
Reflektor ausgerichtet ist und
kein Objekt im Strahlengang ist
2
2
3
1-2 mm
14.
Ursache
keine Spannung oder Span‐
nung unterhalb der Grenz‐
werte
Maßnahme
Spannungsversorgung prüfen,
den gesamten elektrischen
Anschluss prüfen (Leitungen
und Steckerverbindungen)
