MESSA IN SERVIZIO

51 Messa in servizio
72

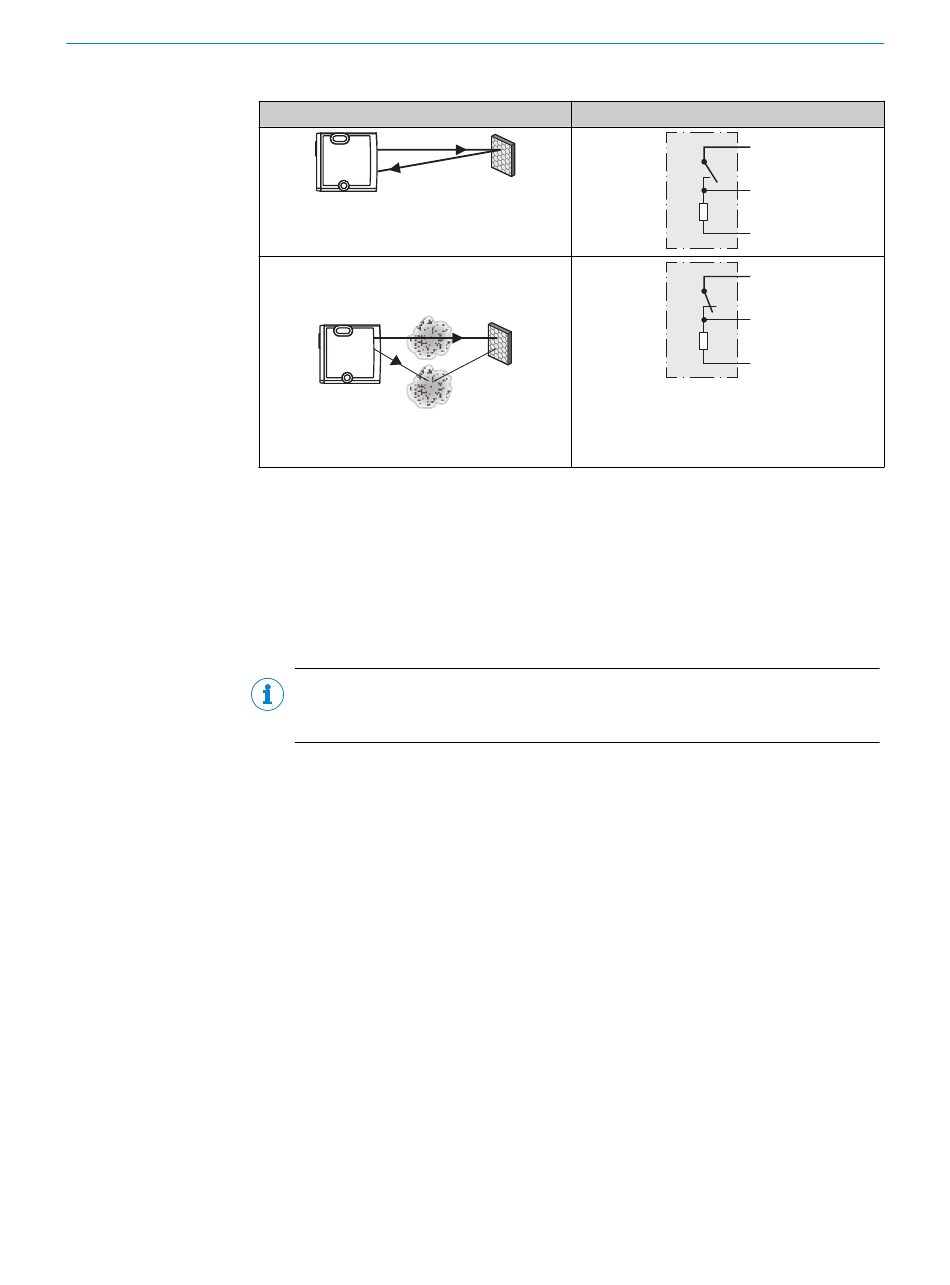

Tabella 43: Allarme
1 Orientamento
Orientare il sensore su un riflettore idoneo. Scegliere la posizione in modo tale che il raggio
di luce rosso emesso colpisca il centro del riflettore. Le lenti frontali del sensore e del riflet‐
tore devono essere pulite prima dell'inizializzazione. L'interruttore sul lato posteriore deve
essere ruotato verso destra per avviare l'inizializzazione e verso sinistra per terminare l'ini‐
zializzazione.
INDICAZIONE
Suggerimento: il corretto orientamento può essere riconosciuto tramite la visualizzazione
ampiezza del segnale sul retro del sensore.
Il sensore deve avere una visuale libera sul riflettore, nessun oggetto deve essere presente
nella traiettoria del raggio
del sensore e del riflettore siano completamente libere.
L'orientamento ottimizzato può essere ottenuto e verificato con l'ausilio della visualizza‐
zione ampiezza del segnale sul retro del sensore. I LED della visualizzazione ampiezza del
segnale si illuminano a seconda dell'intensità di segnale della luce ricevuta del sensore.
Se non si illumina nessun LED blu, il sensore non riceve alcun segnale o non riceve alcun
segnale sufficiente per commutare l'uscita. Il primo LED blu si illumina con la minima
soglia di commutazione, gli altri LED blu iniziano a illuminarsi quando aumenta la luce rice‐
vuta v. figura 48.
[v. figura 48]. Si deve fare attenzione affinché le aperture ottiche
Allarme (≤ 100 mA)
+ (L+)
Alarm
– (M)
+ (L+)
Alarm
– (M)
