INBETRIEBNAHME

18 Inbetriebnahme
24

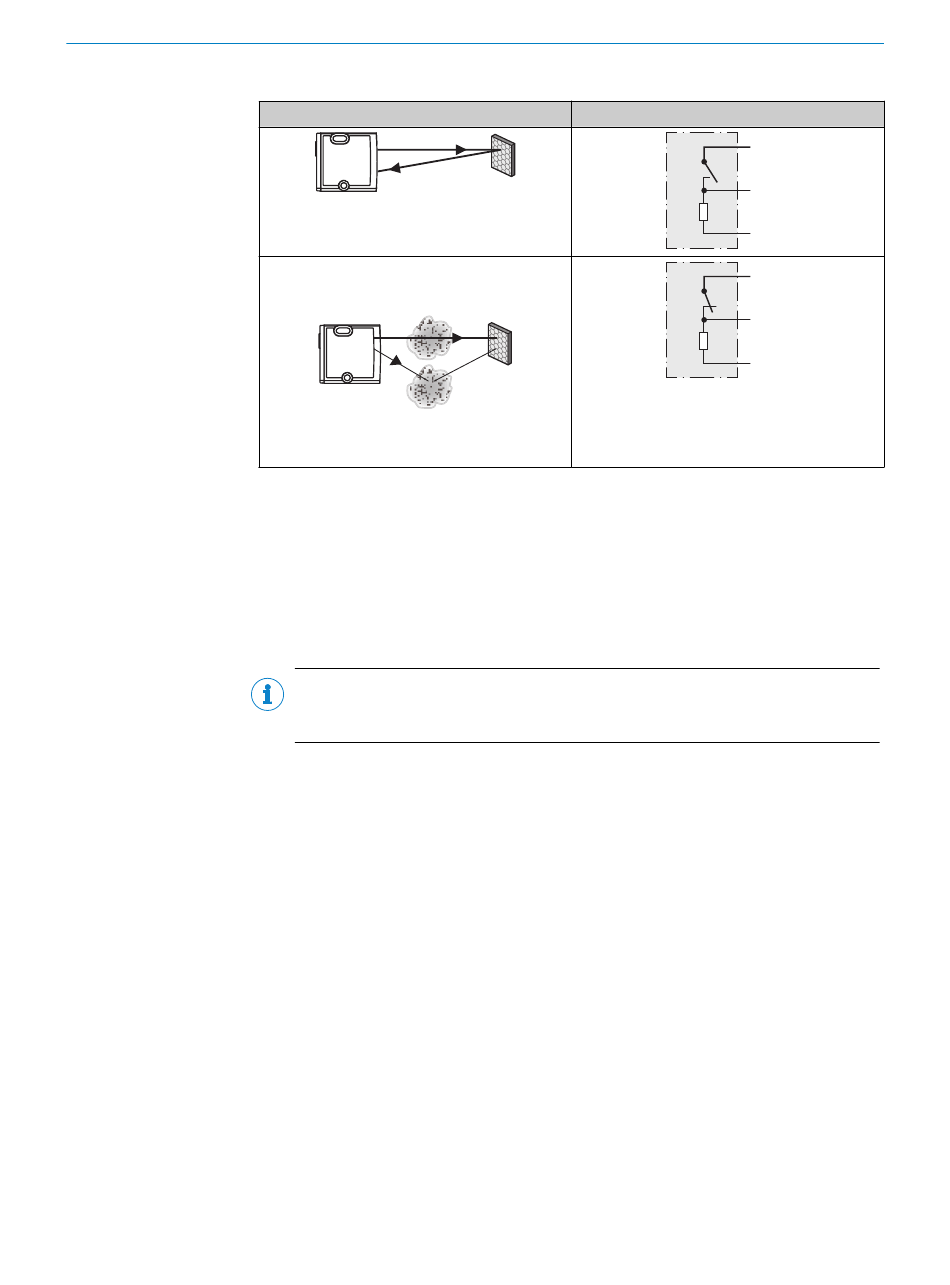

Tabelle 16: Alarm
1 Ausrichtung
Sensor an einem geeigneten Reflektor ausrichten. Die Position so wählen, dass der rote
ausgesandte Lichtstrahl die Mitte des Reflektors trifft. Die Frontlinsen des Sensors und
des Reflektors müssen vor dem Einlernen gereinigt werden. Der Schalter auf der Rückseite
muss zum Starten des Einlernens nach rechts und zum Beenden des Einlernvorgangs
nach links gedreht werden.
HINWEIS
Tipp: Die korrekte Ausrichtung kann über die Anzeige der Signalstärke auf der Sensor-Rück‐
seite erkannt werden.
Der Sensor muss freie Sicht auf den Reflektor haben, ohne Objekte im Strahlweg
Abbildung 15]. Es muss sichergestellt werden, dass die Optiköffnungen des Sensors und
des Reflektors komplett frei sind.
Eine optimierte Ausrichtung kann mithilfe der Anzeige der Signalstärke auf der Rückseite
des Sensors erreicht und überprüft werden. Die LEDs der Signalstärkenanzeige leuchten
entsprechend der Signalstärke des vom Sensor empfangenen Lichts. Wenn keine blauen
LEDs leuchten, empfängt der Sensor kein oder ein zu schwaches Signal, um den Ausgang
zu schalten. Die erste blaue LED leuchtet bei der minimalen Schaltschwelle, die weiteren
blauen LEDs beginnen zu leuchten, wenn das empfangene Licht zunimmt
Abbildung 15.
Alarm (≤ 100 mA)
+ (L+)
Alarm
– (M)
+ (L+)
Alarm
– (M)
[siehe
siehe
