COLOCAÇÃO EM OPERAÇÃO
40 Colocação em operação
56

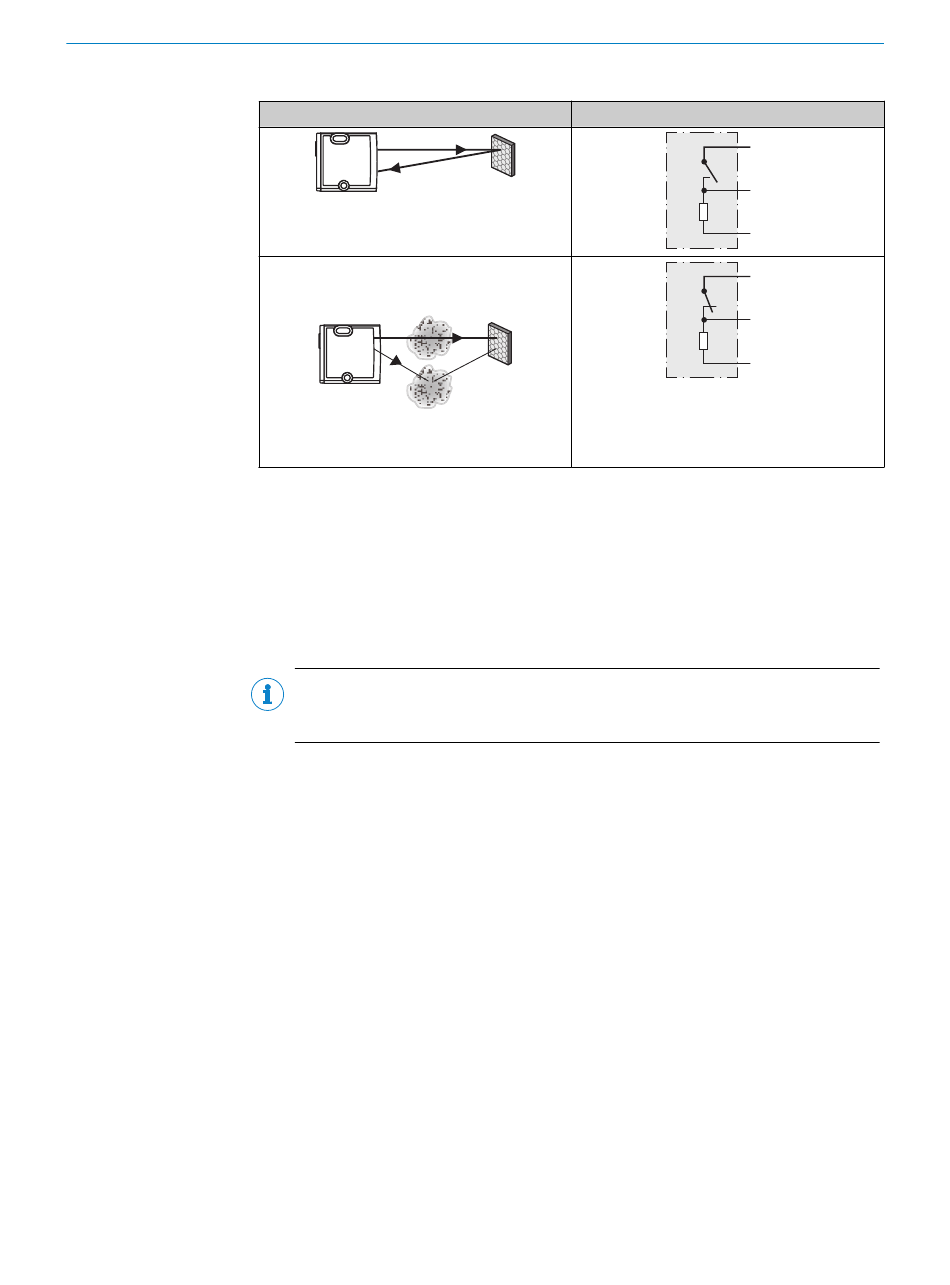

Tabela 34: Alarme
1 Alinhamento
Alinhar o sensor a um refletor adequado. Selecionar a posição de forma que o feixe da luz
vermelho enviado incida sobre o centro do refletor. As lentes frontais do sensor e do refle‐
tor devem ser limpas antes da programação. O interruptor na parte de trás deve ser girado
para a direita para iniciar a programação e para a esquerda para finalizar o processo de
programação.
NOTA
Dica: o alinhamento correto pode ser verificado com base no indicador de potência do
sinal no lado posterior do sensor.
O espaço entre o refletor e o sensor deve estar livre; não pode haver nenhum objeto posi‐
cionado na trajetória do raio luminoso
óticas do sensor e do refletor estejam completamente livres.
Um alinhamento ideal pode ser obtido e verificado com base no indicador de potência do
sinal no lado posterior do sensor. Os LEDs indicadores da potência do sinal acendem de
acordo com a potência do sinal da luz recebida pelo sensor. Se nenhum LED acender, o
sensor não está recebendo sinal ou o sinal recebido é insuficiente para comutar a saída. O
primeiro LED azul acende no limite mínimo de comutação, os outros LEDs azuis começam
a acender quando a luz recebida aumenta
Alarme (≤ 100 mA)
[ver figura 37]. Deve-se garantir que as aberturas
ver figura 37.
+ (L+)
Alarm
– (M)
+ (L+)
Alarm
– (M)
