PUESTA EN SERVICIO

62 Puesta en servicio
88

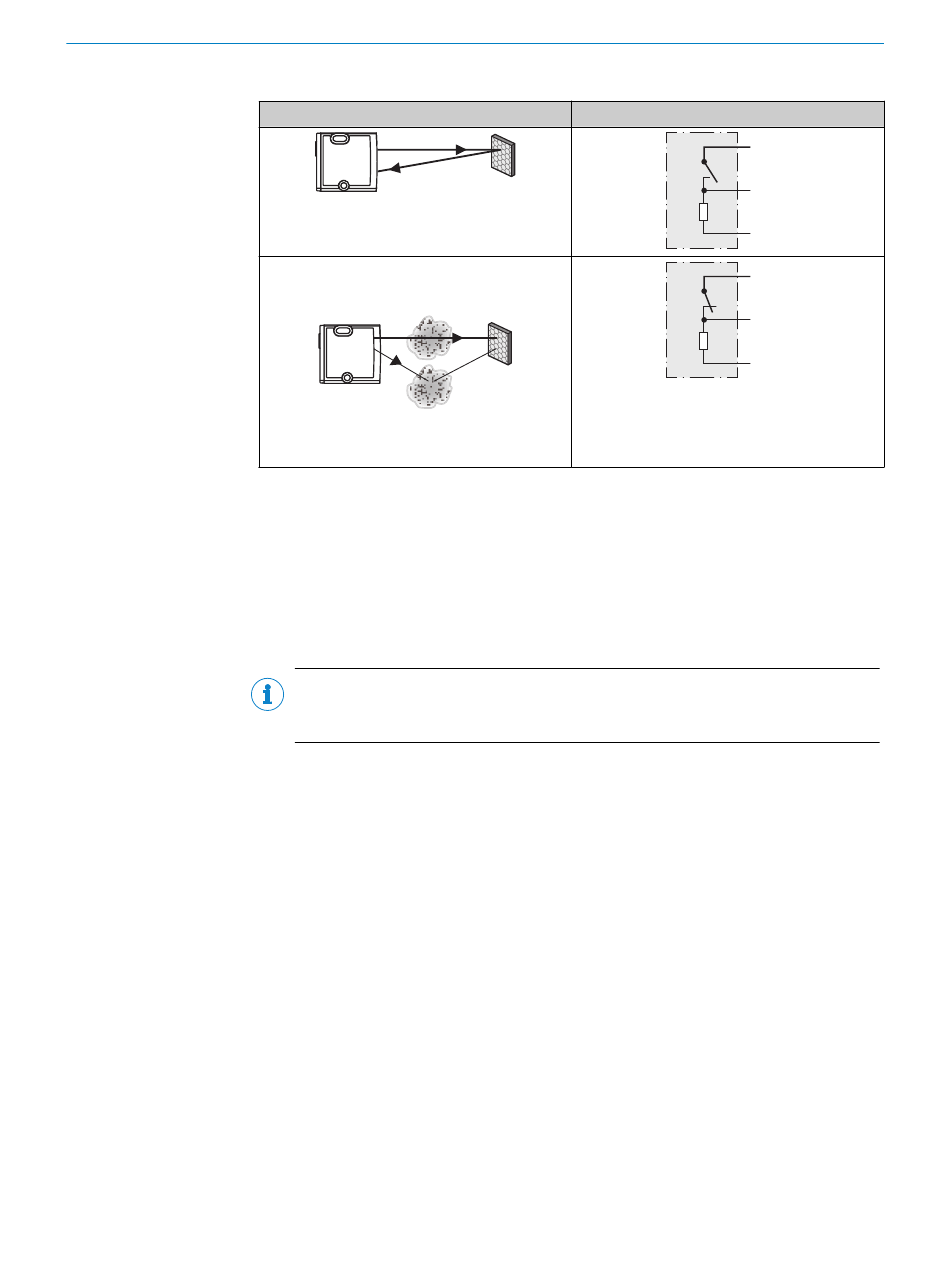

Tabla 52: Alarm
1 Alineación
Alinear el sensor en un reflector adecuado. Seleccione la posición que permita que el haz
de luz roja del emisor incida en el centro del reflector. Antes del aprendizaje se deben lim‐
piar las lentes frontales del sensor y del reflector. El conmutador en la parte posterior se
debe girar para iniciar el aprendizaje hacia la derecha y para finalizar el proceso de apren‐
dizaje hacia la izquierda.
INDICACIÓN
Consejo: La alineación correcta puede identificarse mediante el indicador de la intensidad
de la señal de la parte posterior del sensor.
El sensor debe tener una visión despejada del reflector, no puede haber ningún objeto en
la trayectoria del haz [véase figura
sensor y del reflector estén completamente libres.
Una alineación optimizada puede conseguirse y comprobarse con la ayuda del indicador
de la intensidad de la señal en la parte posterior del sensor. Los LED del indicador de la
intensidad de la señal se iluminan según la intensidad de la señal de la luz recibida del
sensor. Si no se iluminan los LED azules, significa que el sensor no recibe ninguna señal o
una señal demasiado débil para conmutar la salida. El primer LED azul se ilumina con el
umbral de conmutación mínimo, los demás LED azules empiezan a iluminarse con el
aumento de la luz recibida
59]. Debe garantizarse que las aperturas ópticas del
véase figura 59.
Alarm (≤ 100 mA)
+ (L+)
Alarm
– (M)
+ (L+)
Alarm
– (M)
