CONTINUACIÓN DE INSTRUCCIONES DE CONFIGURACIÓN

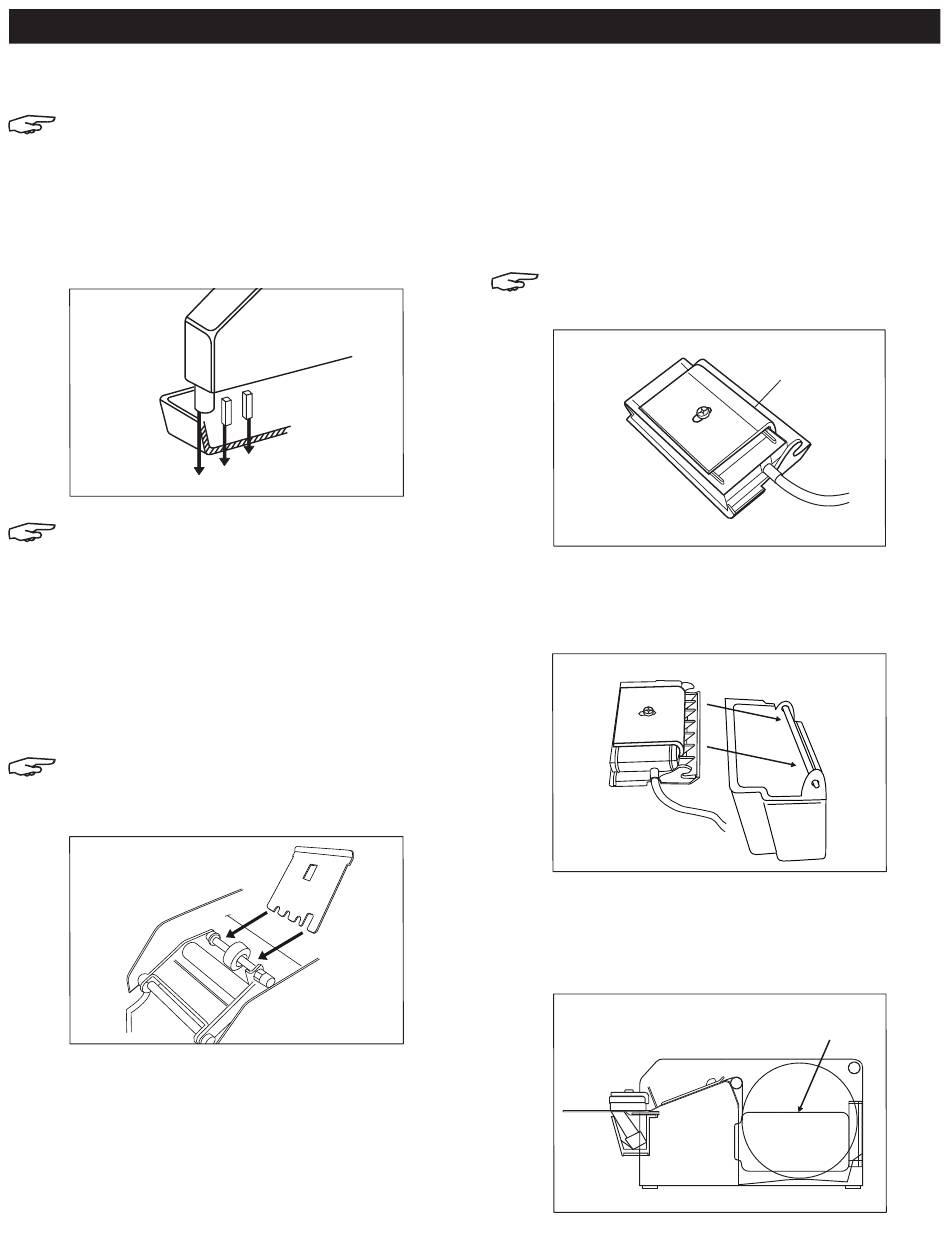

LLENAR LA BOTELLA PARA AGUA - CONTINUACIÓN
NOTA: Si la botella no está vacía, cubra la
abertura de llenado para evitar derrames.
2. Llene la botella con agua limpia. Cubra la abertura
de llenado para evitar derrames, voltee la botella
y coloque la abertura de llenado sobre la marca
de nivel del agua deseada en el depósito de agua.
(Vea Diagrama 5)
Diagrama 5
MAX
NOTA: Ajuste el nivel del depósito: Para
mantener un nivel de humedad óptimo para
el tipo de cinta que vaya a usar, coloque la
abertura de llenado de la botella para agua
sobre una de las tres marcas de nivel del agua
en el depósito de agua.
INSTALAR LA GUÍA DE LA PLACA SUPERIOR
Con la cubierta superior abierta, deslice la guía de
papel superior por debajo de la rueda blanca.
NOTA: La brida deberá apuntar hacia arriba y
hacia el compartimento para la cinta.
(Vea Diagrama 6)
Diagrama 6
PAGE 9 OF 18
.
MIN
.
MED
.
INSTALAR EL CALENTADOR SUPERIOR
1. Para cintas de papel más ligeras (grado 60/70),
quite el peso del calentador superior. Para cintas
de papel más pesadas (grado 70+), ajuste el
tornillo y quite y vuelva a poner el peso de forma
que la parte doblada pueda colocarse por delante
de la parte delantera del calentador superior.
(Vea Diagrama 7)
NOTA: Si no se quita el peso a menudo se
producen atascos.
Diagrama 7
2. Tome el ensamble del calentador superior/peso y
deslice las muescas por encima del eje del pivote
del depósito de agua. (Vea Diagrama 8)
Diagrama 8
CARGAR EL ROLLO DE CINTA
1. Ajuste las placas de la guía del rollo para
adaptarlas al ancho de la cinta. (Vea Diagrama 9)
Diagrama 9
Peso
Placas Guía
