bg

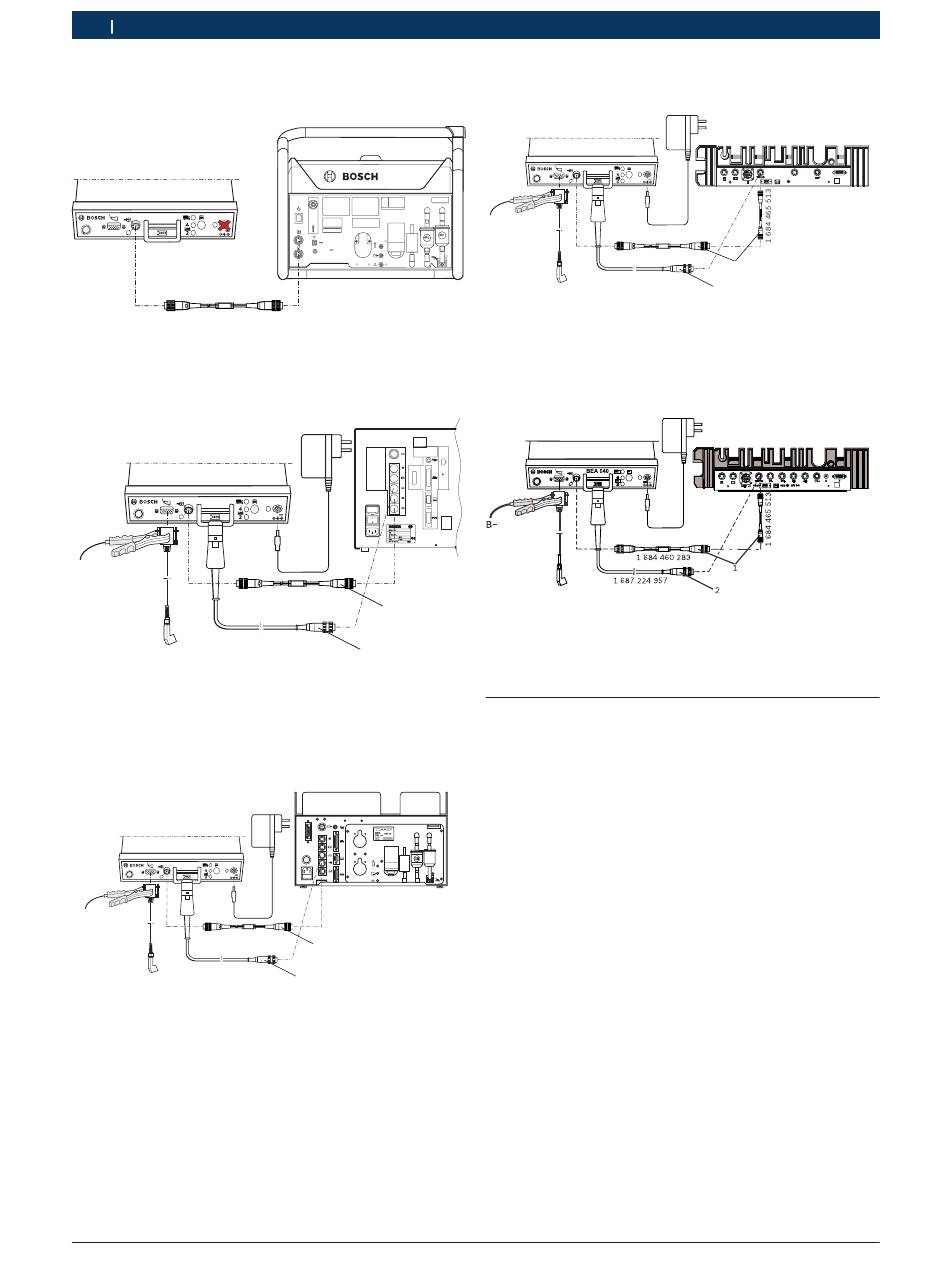

26 | BEA 040 | Обслужване
4.6.4
Свързване към BEA 060 (BEA 550)
BEA 040
12V
1 684 463 810
Фиг. 7:
Свързване към BEA 060
4.6.5
Свързване към BEA 150/250/350
BEA 040
B−
1 687 224 957
Фиг. 8:
Свързване към BEA 150/250/350
1 Свързващ кабел за обороти на дизелов автомобил
2 Тригерни клещи за оборотите на бензинов автомобил
4.6.6
Свързване към BEA 460
BEA 040
12V
B−
1 684 460 283
1 687 224 957
Фиг. 9:
Свързване към BEA 460
1 Свързващ кабел за обороти на дизелов автомобил
2 Тригерни клещи за оборотите на бензинов автомобил
|
1 689 989 013
2018-04-08
BEA 060
GF 3
GF 2
O2
AF I
N0
11-16V
20 W
459941-05_Ko
BEA 150/250/350
12V
459941-07_Ko
1 684 460 283
1
2
BEA 460
NO
2
OBD
GF 3
GF 2
O
AF 1
2
NO
I
0
cal
459941-08_Ko
1
2
4.6.7
Свързване към BEA 850
BEA 040
12V
B−
1 684 460 283
1 687 224 957
Фиг. 10: Свързване към BEA 850
1 Свързващ кабел за обороти на дизелов автомобил
2 Тригерни клещи за оборотите на бензинов автомобил
4.6.8
Свързване към FSA 7xx
Фиг. 11: Свързване към FSA 7xx
1 Свързващ кабел за обороти на дизелов автомобил
2 Тригерни клещи за оборотите на бензинов автомобил
4.7
Указания при неизправности
R
BEA 040 е оборудван с "Функция за автотест
Power-on". При прилагане на работното напреже-
ние през мрежовия захранващ блок BEA 040 се
проверява за неговите функции. Ако след 2 секун-
ди светодиодът за статуса светне червено (фиг.
1, поз. 1), електрозахранването е в изправност и
"Автотестът Power-on" е успешен. Ако BEA 040 е
дефектен, това се показва с периодично мигане в
червено на светодиода за статуса.
R
Ако при измерване на оборотите с BEA 040 въз-
никнат проблеми на някой автомобил или мото-
циклет, свържете BEA 040 на друг автомобил/мото-
циклет, за да проверите функционирането.
R
В CDC проверете правилната конфигурация на
типа на апарата MT, ако не се показват обороти.
BEA 850
X
C H 1
1 5 +
- 1 C O M
U S B
1 5 V D C
459941-09_Ko
1
2
FSA 740
459941-09_We
