es 58 | BEA 040 | Manejo

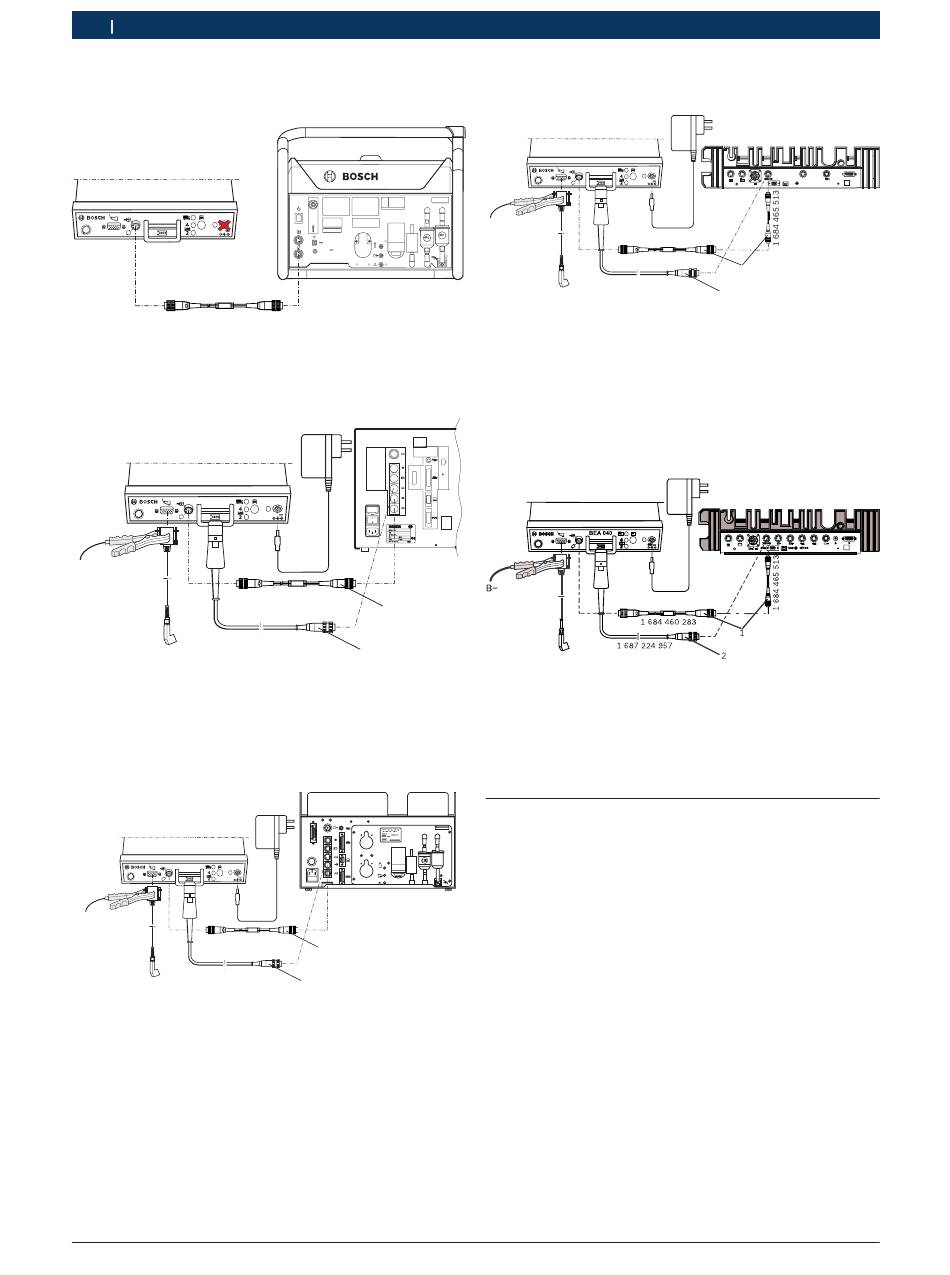

4.6.4 Conexión en BEA 060 (BEA 550)
BEA 040
12V
1 684 463 810
Fig. 7: Conexión en BEA 060
4.6.5 Conexión en BEA 150/250/350
BEA 040
B−
1 687 224 957
Fig. 8: Conexión en BEA 150/250/350
1 Cable de conexión para el número de revoluciones de vehículos diésel
2 Pinza trigger para el número de revoluciones de vehículos de gasolina
4.6.6 Conexión en BEA 460
BEA 040
12V
B−
1 684 460 283
1 687 224 957
Fig. 9: Conexión en BEA 460
1 Cable de conexión para el número de revoluciones de vehículos
diésel
2 Pinza trigger para el número de revoluciones de vehículos de
gasolina
|
1 689 989 013 2018-04-08
BEA 060
GF 3 GF 2
O2 AF I
N0
11-16V
20 W
459941-05_Ko
BEA 150/250/350
12V
459941-07_Ko
1 684 460 283
1
2
BEA 460
NO
2
OBD GF 3 GF 2
O AF 1
2
NO
I
0
cal
459941-08_Ko
1
2
4.6.7 Conexión en BEA 850
BEA 040
12V
B−
1 684 460 283
1 687 224 957
Fig. 10: Conexión en BEA 850
1 Cable de conexión para el número de revoluciones de vehículos
diésel
2 Pinza trigger para el número de revoluciones de vehículos de
gasolina
4.6.8 Conexión en FSA 7xx
Fig. 11: Conexión en FSA 7xx
1 Cable de conexión para el número de revoluciones de vehículos
diésel
2 Pinza trigger para el número de revoluciones de vehículos de
gasolina
4.7 Indicaciones en caso de anomalías
R
El BEA 040 está equipado con una "Función de
autocomprobación Power-on". Al aplicar la tensión
de servicio a través de la fuente de alimentación, se
comprueban las funciones del BEA 040. Si el LED de
estado se enciende en rojo después de 2 segundos
(Fig. 1, pos. 1), la alimentación de corriente fun-
ciona correctamente y se ha superado con éxito la
"Autocomprobación Power-on". Si el BEA 040 está
averiado, esto se indica a través de un parpadeo
periódico en rojo del LED de estado.
R
Si se producen problemas en la medición del núme-
ro de revoluciones en un vehículo o en una motoci-
cleta con el BEA 040, conectar el BEA 040 en otro
vehículo/motocicleta y comprobar la funcionalidad.
R
Verificar en CDC la configuración correcta del tipo
de unidad MTM cuando no se indica ningún número
de revoluciones.
BEA 850
C H 1 X
1 5 + - 1 C O M U S B 1 5 V D C
459941-09_Ko
1
2
FSA 740
459941-09_We
