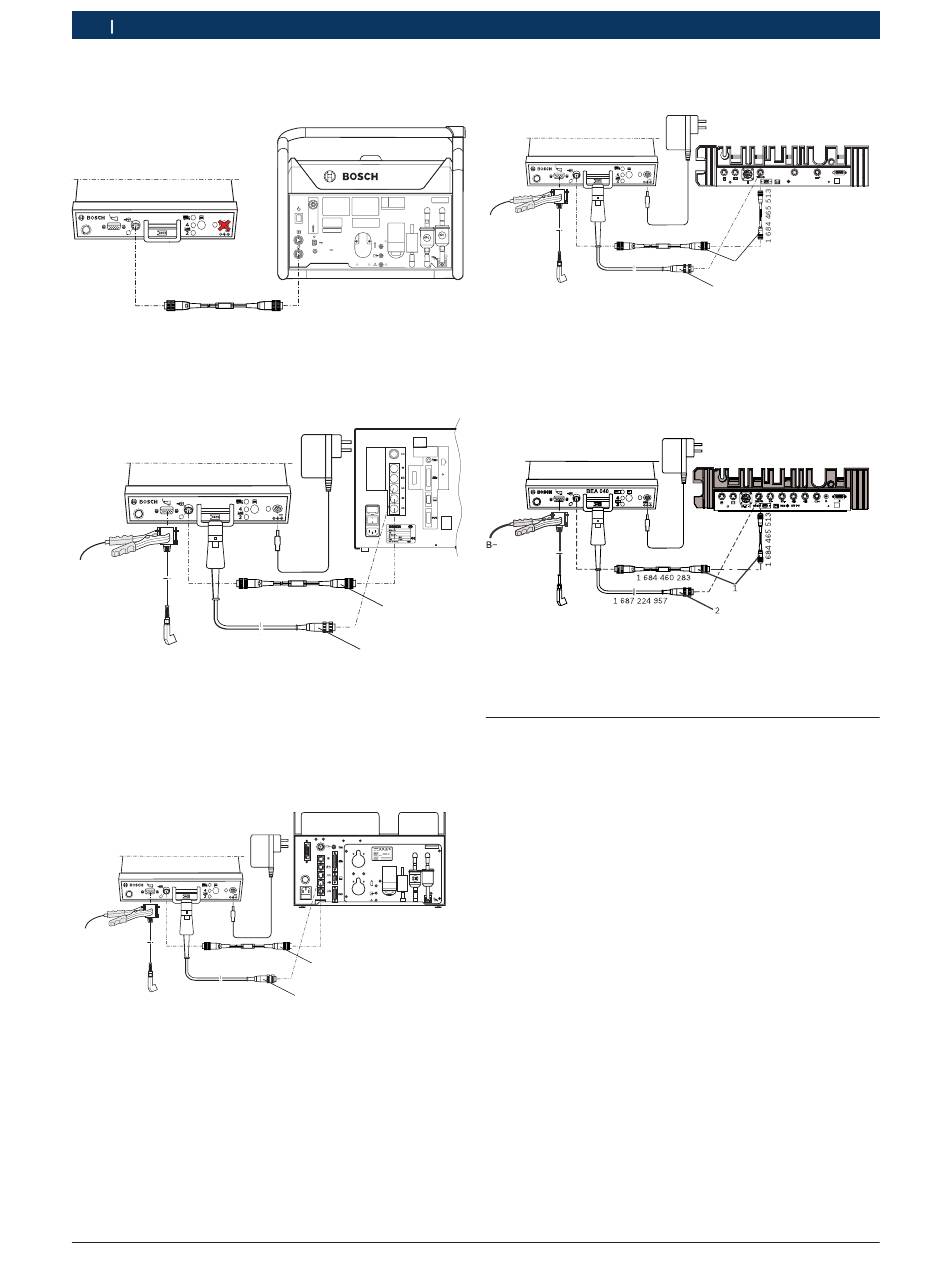

4.6.4 Jungimas prie BEA 060 (BEA 550)
BEA 040
12V
1 684 463 810
Obr. 7: Jungimas prie BEA 060
4.6.5 Jungimas prie BEA 150 / 250 / 350
BEA 040
B−
1 687 224 957
Obr. 8: Jungimas prie BEA 150 / 250 / 350
1 Kabelis dyzelinių transporto priemonių apsukoms matuoti
2 Uždegimo laidai benzininių transporto priemonių apsukoms
matuoti
4.6.6 Jungimas prie BEA 460
BEA 040
12V
B−
1 684 460 283
1 687 224 957
Obr. 9: Jungimas prie BEA 460
1 Kabelis dyzelinių transporto priemonių apsukoms matuoti
2 Uždegimo laidai benzininių transporto priemonių apsukoms
matuoti
|
1 689 989 013 2018-04-08
BEA 060
GF 3 GF 2
O2 AF I
N0
11-16V
20 W
459941-05_Ko
BEA 150/250/350
12V
459941-07_Ko
1 684 460 283
1
2
BEA 460
NO
2
OBD GF 3 GF 2
O AF 1
2
NO
I
0
cal
459941-08_Ko
1
2
4.6.7 Jungimas prie BEA 850
BEA 040
12V
B−
1 684 460 283
1 687 224 957
Obr. 10: Jungimas prie BEA 850
1 Kabelis dyzelinių transporto priemonių apsukoms matuoti
2 Uždegimo laidai benzininių transporto priemonių apsukoms
matuoti
4.6.8

Jungimas prie FSA 7xx

Obr. 11: Jungimas prie FSA 7xx
1 Kabelis dyzelinių transporto priemonių apsukoms matuoti
2 Uždegimo laidai benzininių transporto priemonių apsukoms
matuoti
4.7 Nuorodos dėl gedimų
R
BEA 040 turi "savitikros funkciją". Maitinimo bloku
įjungus darbinę įtampą, būna patikrinamos BEA 040
funkcijos. Jei po 2 sekundžių būsenos LED indika-
torius užsidega raudonai (1 pav., 1 poz.), tai reiš-
kia, kad prietaisas tinkamai aprūpinamas elektros
energija ir "savitikra" sėkmingai atlikta. Jei BEA 040
yra gedimas, būsenos LED indikatorius periodiškai
mirksi raudonai.
R
Jei BEA 040 matuojant apsukų skaičių iškyla pro-
blemų dėl automobilio ar motociklo, patikrinkite,
ar įrenginys veikia prijungdami BEA 040 prie kito
automobilio / motociklo.
R
CDC patikrinkite, ar atlikta tinkama konfigūracija
pasirinkus prietaisų tipą Variklio matavimo technikos
modulis (MTM), kai nerodomas apsukų skaičius.
BEA 850
X
C H 1
1 5 + - 1 C O M U S B 1 5 V D C
459941-09_Ko
1
2
FSA 740
459941-09_We
