3. Descripción del producto
3.1

Uso conforme al previsto

El BEA 040 sirve para la medición del número de
revoluciones en los motores diésel y a gasolina.
El BEA 040 se utiliza como equipo preconectado en
combinación con los equipos de comprobación Bosch
(BEA 030, BEA 055, BEA 060, BEA 065, BEA 150,
BEA 250, BEA 350, BEA 460, BEA 550, BEA 750,
BEA 810, BEA 840, BEA 850, BEA 950, FSA 7xx).
!
Si el producto BEA 040 y los accesorios suministra-
dos se utilizan de forma diferente a lo establecido
por el fabricante en las instrucciones de servicio,
la protección asociada al producto BEA 040 y a los
accesorios suministrados puede verse afectada.
3.2

Volumen de suministro

i
El volumen de suministro depende de la variante de
producto solicitada y de los accesorios especiales
pedidos, y puede variar de la lista siguiente.
Designación
BEA 040
Fuente de alimentación
Sensor combinado
Instrucciones de servicio
3.3 Descripción del funcionamiento
El BEA 040 mide el número de revoluciones a través
del sensor combinado desde dos fuentes de la señal:
R
la señal de resonancia del cuerpo del motor y
R
la señal de resonancia del aire
El BEA 040 utiliza automáticamente la señal más ade-
cuada para la medición del número de revoluciones.
Transmisión al equipo de
comprobación Bosch a través
de
Pinza trigger
en BEA 810, BEA 840,
BEA 850, FSA 7xx
Cable de conexión
1 684 460 283 para BEA 150,
BEA 350 y BEA 460
Cable de conexión
1 684 463 810 para BEA 030,
BEA 055, BEA 060, BEA 065
|
1 689 989 013 2018-04-08
Número de pedido
–
1 687 023 490
1 687 231 900
1 689 979 922
1 689 989 013
Motor de Motor diésel
gasolina
X X
– X
X X
3.4 Descripción del equipo
3.4.1 BEA 040
1 2 3

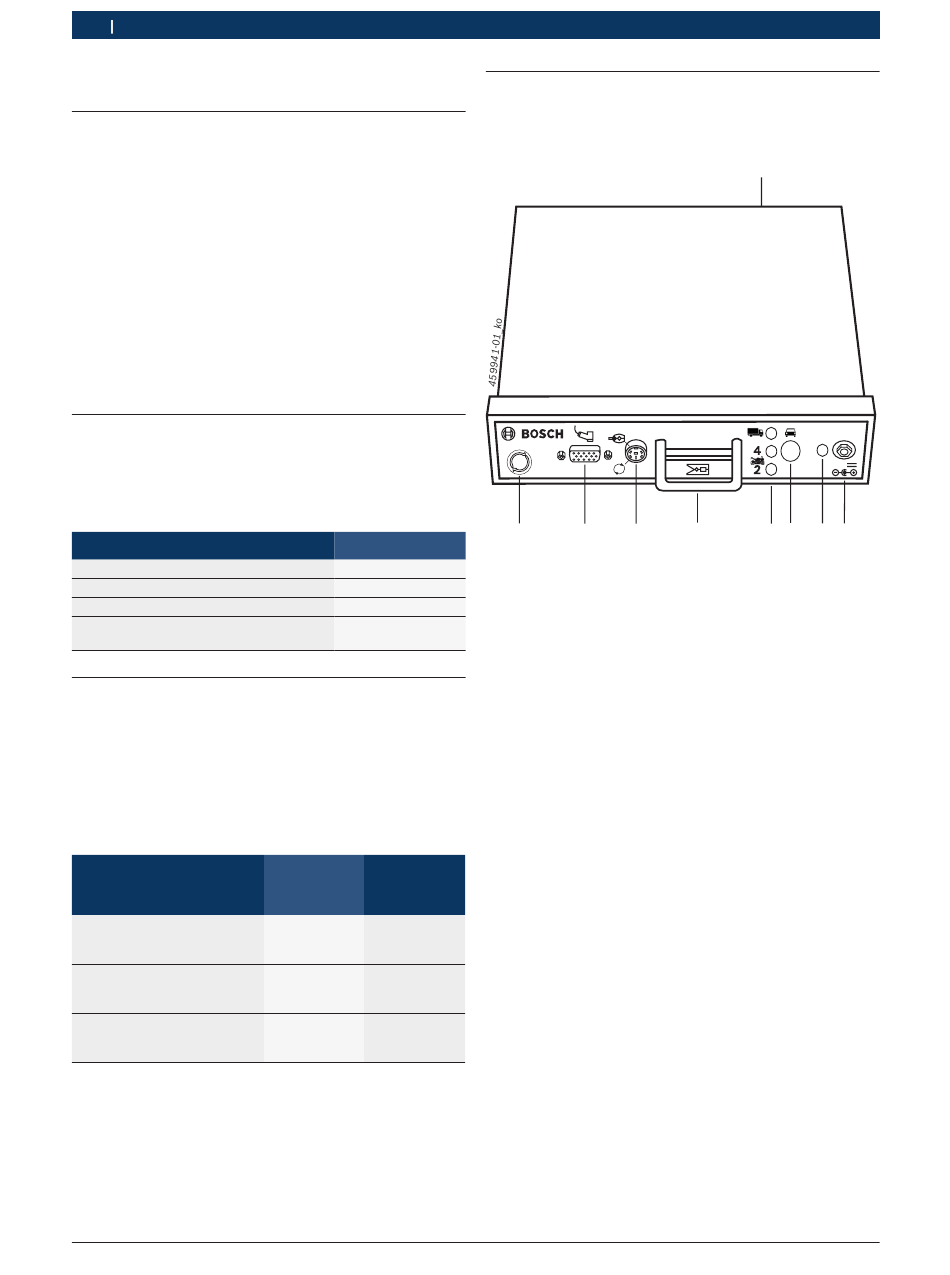

Fig. 1: BEA 040
1 LED de estado
2 Conexión de sensor combinado
3 Conexión para cable de conexión para la señal del captador de
pinza 1 684 460 283 para BEA 150, BEA 350, BEA 460 o cable
1)
de conexión 1 684 463 810
o BEA 065
4 Acoplador de pinzas trigger
5 LEDs de modo
6 Pulsador de modo
7 LED de fuente de alimentación
8 Conexión de la fuente de alimentación
9 Conexión USB (sin función)
Accesorios especiales
1)
9
BEA 040
12V
4 5 6 7 8
para BEA 030, BEA 055, BEA 060
1)
