sl 170 | BEA 040 | Upravljanje

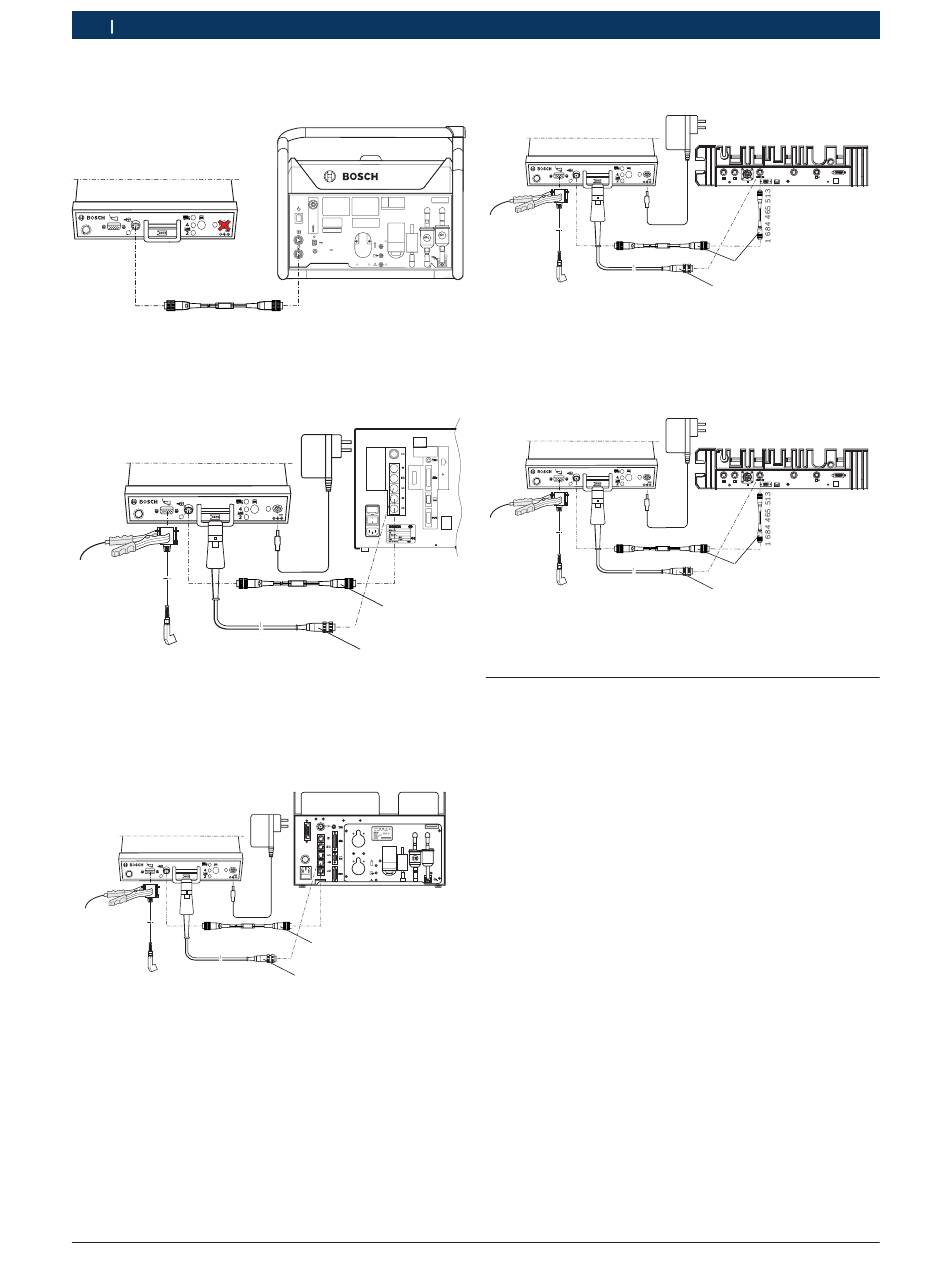

4.6.4 Priključitev na BEA 060 (BEA 550)
BEA 040
12V
1 684 463 810
Sl. 7: Priključitev na BEA 060
4.6.5 Priključitev na BEA 150/250/350
BEA 040
B−
1 687 224 957
Sl. 8: Priključitev na BEA 150/250/350
1 Povezovalni kabel za merjenje števila vrtljajev dizelskih motorjev
2 Sprožilne klešče za merjenje števila vrtljajev bencinskih motorjev
4.6.6 Priključitev na BEA 460
BEA 040
12V
B−
1 684 460 283
1 687 224 957
Sl. 9: Priključitev na BEA 460
1 Povezovalni kabel za merjenje števila vrtljajev dizelskih motorjev
2 Sprožilne klešče za merjenje števila vrtljajev bencinskih motorjev
|
1 689 989 013 2018-04-08
BEA 060
GF 3 GF 2
O2 AF I
N0
11-16V
20 W
459941-05_Ko
BEA 150/250/350
12V
459941-07_Ko
1 684 460 283
1
2
BEA 460
NO
2
GF 3 GF 2
OBD
O
AF 1
2
NO
I
0
cal
459941-08_Ko
1
2
4.6.7 Priključitev na BEA 850
BEA 040
12V
B−
1 684 460 283
1 687 224 957
Sl. 10: Priključitev na BEA 850
1 Povezovalni kabel za merjenje števila vrtljajev dizelskih motorjev
2 Sprožilne klešče za merjenje števila vrtljajev bencinskih motorjev
4.6.8 Priključitev na FSA 7xx
BEA 040
12V
B−
1 684 460 283
1 687 224 957
Sl. 11: Priključitev na FSA 7xx
1 Povezovalni kabel za merjenje števila vrtljajev dizelskih motorjev
2 Sprožilne klešče za merjenje števila vrtljajev bencinskih motorjev
4.7 Napotki v primeru motenj
R
BEA 040 je opremljena s funkcijo "samodejnega
preizkusa delovanja ob zagonu". Če prek napajalni-
ka pritisnete obratovalno napetost, BEA 040 izvede
samodejni preizkus delovanja. Če po 2 sekundah
LED Status zasveti rdeče (sl. 1, poz. 1), je napajanje
brezhibno, "samodejni preizkus delovanja ob zago-
nu" pa opravljen. Če ima BEA 040 okvaro, to LED
Status prikaže tako, da utripa rdeče.
R
Če imate pri merjenju števila vrtljajev z BEA 040 te-
žave pri katerem od vozil ali motornih koles, BEA 040
priključite na drugo vozilo/motorno kolo in preverite,
ali naprava pravilno deluje.
R
Če se število vrtljajev ne prikaže, v CDC preverite
pravilnost konfiguracije za tip naprave MTM.
BEA 850
X
C H 1
1 5 + - 1 C O M U S B 1 5 V D C
459941-09_Ko
1
2
BEA 850
C H 1 X
1 5 + - 1 C O M U S B 1 5 V D C
459941-09_Ko
1
2
