zh 194 | BEA 040 | 操作

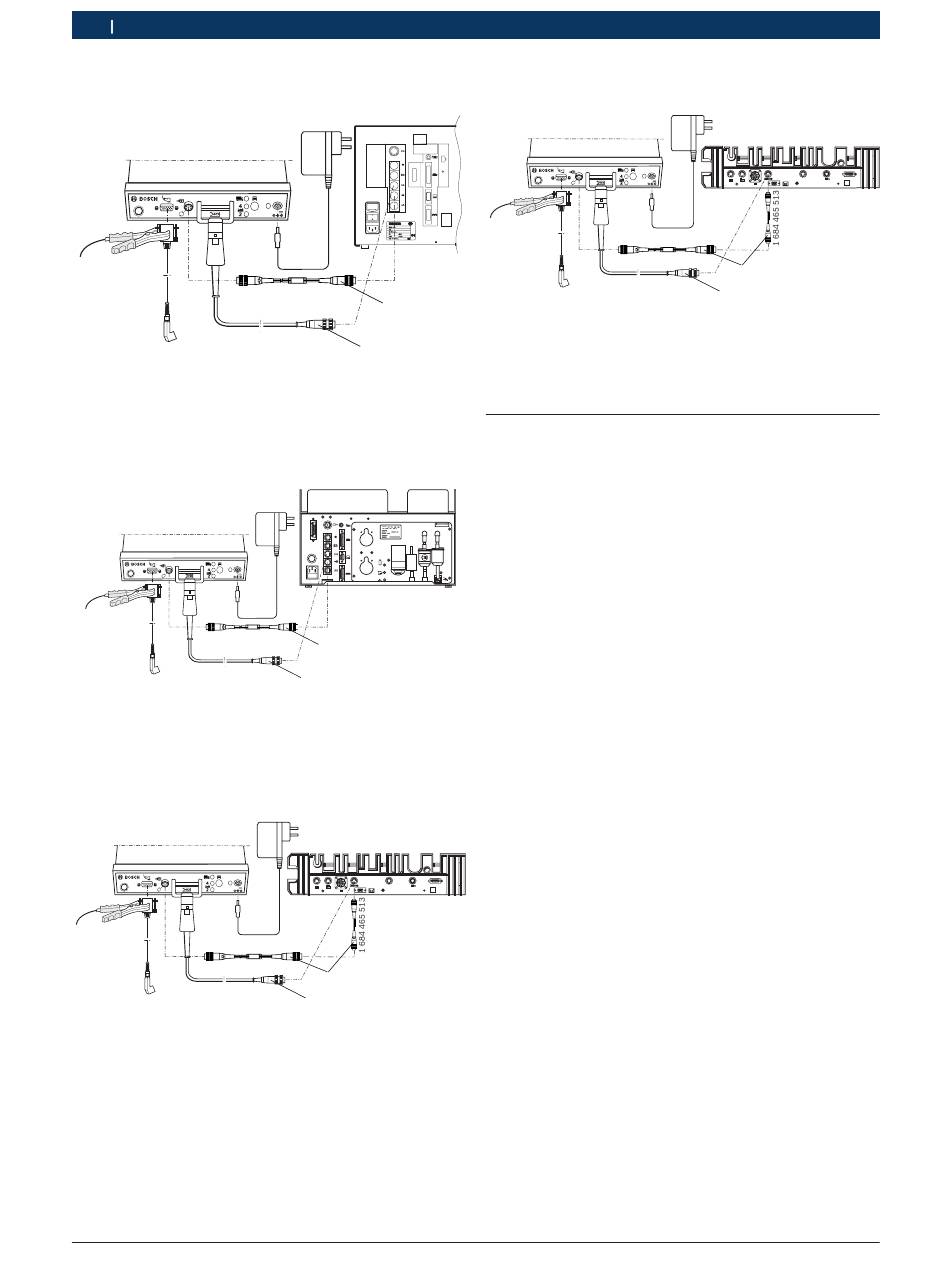

4.6.5 BEA 150/250/350 的接头
BEA 040
B−
1 687 224 957
插图 8: BEA 150/250/350 的接头
1 用于柴油车转速的连接导线
2 用于汽油车转速的触发钳
4.6.6 BEA 460 的接头
BEA 040
12V
B−
1 684 460 283
1 687 224 957
插图 9: BEA 460 的接头
1 用于柴油车转速的连接导线
2 用于汽油车转速的触发钳
4.6.7 BEA 850 的接头
BEA 040
12V
B−
1 684 460 283
1 687 224 957
插图 10: BEA 850 的接头
1 用于柴油车转速的连接导线
2 用于汽油车转速的触发钳
|
1 689 989 013 2018-04-08
BEA 150/250/350
12V
459941-07_Ko
1 684 460 283
1
2
BEA 460
NO
2
OBD GF 3 GF 2
O
AF 1
2
NO
I
0
cal
459941-08_Ko
1
2
BEA 850
C H 1 X
1 5 V D C
1 5 + - 1 C O M U S B
459941-09_Ko
1
2
4.6.8 FSA 7xx 的接头
BEA 040
12V
B−
1 684 460 283
1 687 224 957
插图 11: FSA 7xx 的接头
1 用于柴油车转速的连接导线
2 用于汽油车转速的触发钳
4.7 故障提示
R
BEA 040 具有"通电自检功能"。当接通运行电流
时，BEA 040 开始检测其功能。红色 LED 灯发光两秒钟
后（插图 1，编号 1），则表示供电正常并且完成了"通
电自检"。如果 BEA 040 发生故障，它将通过状态 LED
周期性地闪烁红色进行显示。
R
如果在转速测量时，在车辆或摩托车上 BEA 040 出现问
题，将 BEA 040 连接到其它车辆/摩托车上，以检查其功
能性。
R
如果没有转速显示，在 CDC 中检查 MTM 设备类型的正确
配置。
BEA 850
C H 1 X
1 5 + - 1 C O M U S B 1 5 V D C
459941-09_Ko
1
2
