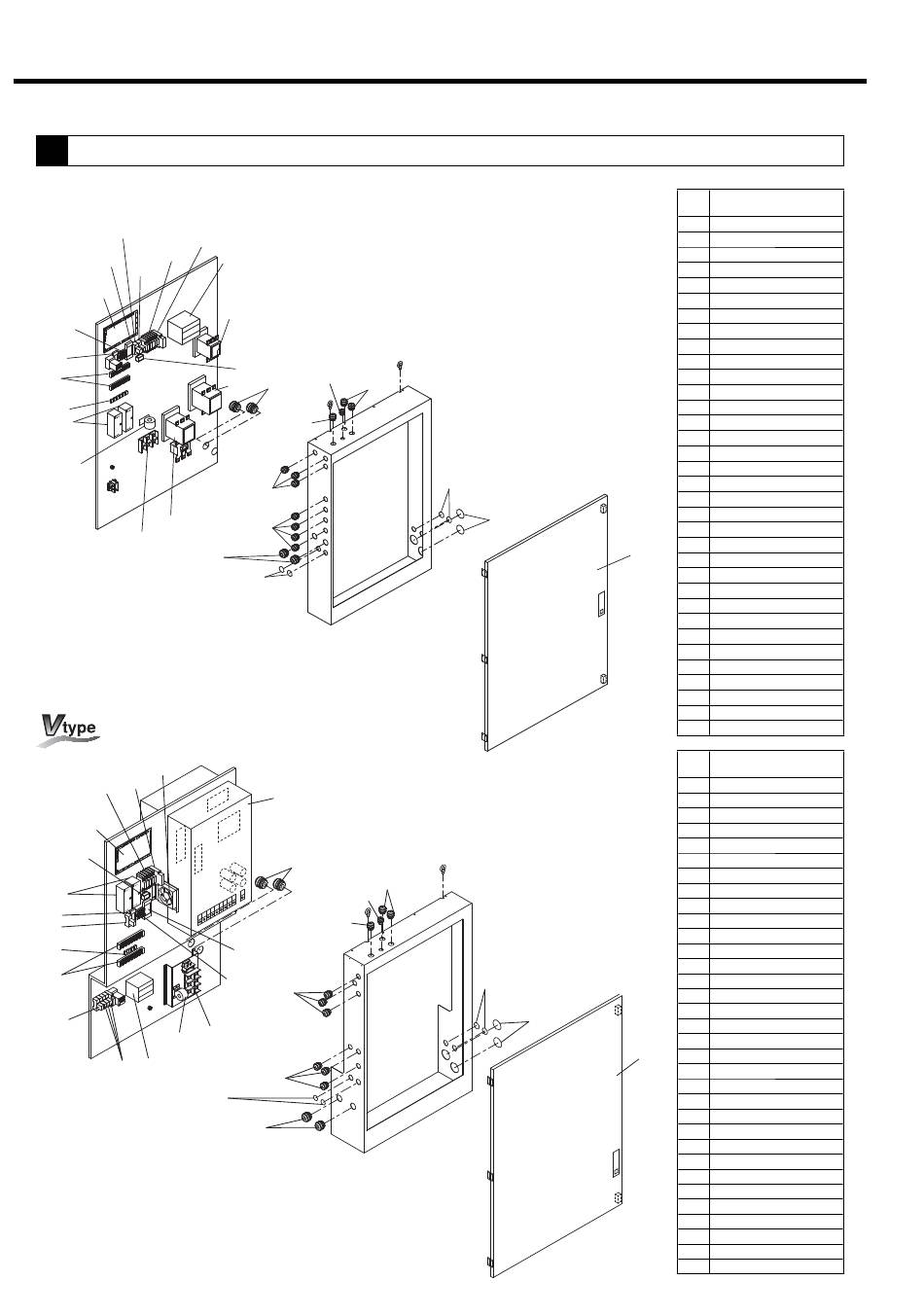

11. PARTS LIST
8
Starter Board
[Fixed speed type]
G21
G20
G14
D73
G19
G18
G17
G13
745
706
707
G15
D06
D10
704
708
729
709
G06
G07
G19
D12
G20
D73
G21
745
E09
704
G15
G14
D10
D06
718
709
708
D75
G13
E47
102
D75
700 Starter Box Assembly
702
G03
E09
G08
G04
G02
701
G09
G05
G04
G05
G04
G05
G04
G05
E47
700 Starter Box Assembly
E10
G08
G04
G09
G02
G05
G03
G04
G05
G17
706
G04
707
G05
G04
G05
G06
G07
E47
E45
E47
E45
Ref.
Description
No.
700 Starter Box Assembly
701 Electromagnetic Contactor (52)
702 Electromagnetic Contactor (6)
704 Electromagnetic Switch, ventilating fan motor
706 Fuse (1.25A)
707 Fuse (1.6A)
708 Current Transformer
709 Power Terminal Block
729 Electromagnetic Contactor (42)
745 Control Board
B44 Door, Control Box
D06 Terminal Block
D10 Surge Absorber
D73 Reversed Phase Relay
D75 Transformer
E09 Line Noise Filter
E45 Rubber Bush
E47 Rubber Bush
G02 Conduit Nut
G03 Conduit
G04 Conduit Nut
G05 Conduit
B44
G06 Conduit Nut
G07 Conduit
G08 Conduit Nut
G09 Conduit
G13 Relay MY2N
G14 Relay MY4N
G15 AVR 60W
G17 AVR 90W
G18 Circuit Breaker (Water-cooled only)
G19 Circuit Breaker
G20 Fuse (4A)
G21 Fuse (Air-cooled only) (15A)
Ref.
Description
No.
700 Starter Box Assembly
704 Electromagnetic Switch, ventilating fan motor
706 Fuse (1.25A)
707 Fuse (1.6A)
708 Current Transformer
709 Power Terminal Block
718 Timer
745 Control Board
B44 Door, Control Box
D06 Terminal Block
D10 Surge Absorber
D12 Cooling Fan
D73 Reversed Phase Relay
D75 Transformer
E09 Line Noise Filter
E10 Inverter
E45 Rubber Bush
E47 Rubber Bush
B44
G02 Conduit Nut
G03 Conduit
G04 Conduit Nut
G05 Conduit
G06 Conduit Nut
G07 Conduit
G08 Conduit Nut
G09 Conduit
G13 Relay MY2N
G14 Relay MY4N
G15 AVR 60W
G17 AVR 90W
G19 Circuit Breaker
G20 Fuse (4A)
G21 Fuse (15A)
