3. 4 MODALITÀ DMX
• Per impostare l'indirizzo DMX, premere il tasto MENU fino a quando sul display non appare CONNECT,
dopodichè selezionare attraverso i tasti UP/DOWN DMX ADDRESS, quindi premere il tasto ENTER.
• Premere il tasto UP/DOWN per selezionare il valore desiderato (001-512); tenere premuto invece il tasto
UP/DOWN per lo scorrimento veloce.
• Premere il tasto ENTER per confermare l'impostazione.
Per poter comandare l' ECLIPSEHDTWC con un'unità di comando luce, occorre impostare l'indirizzo di start
DMX per il primo canale DMX. Se, per esempio, sull'unità di comando è previsto l'indirizzo 33 per coman-
dare la funzione del primo canale DMX, si deve impostare sull' ECLIPSEHDTWC l'indirizzo di start 33. Le
altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi.
Number of Start address
DMX channels (example)
5 33
DMX Address: 33
DMX512 Controller

3. 5 CONFIGURAZIONE CANALI DMX

L' ECLIPSEHDTWC dispone di diverse configurazioni dei canali DMX a cui si può accedere dal pannello di
controllo.
• Premere il tasto MENU fino a quando sul display non appare CONNECT, dopodichè selezionare attraverso
i tasti UP/DOWN DMX CHANNEL, quindi premere il tasto ENTER.
• Attraverso i tasti UP/DOWN selezionare la configurazione dei canali DMX 2CH, 5CH1, 5CH2, 7CH, 9CH, 12CH,
13CH, 16CH, 19CH

3. 6 COLLEGAMENTO

1. Collegare l'uscita DMX OUT dell'unità principale con l'ingresso DMX IN della prima unità secondaria
servendosi di un cavo XLR a 5 poli.
2. Collegare l'uscita DMX OUT della prima unità secondaria con l'ingresso DMX IN della seconda unità
secondaria ecc.
ECLIPSEHDTWC
DMX Address Next possible start
occupied address for unit No. 1
33-37
DMX Address: 38
Next possible start
address for unit No. 2
38
DMX Address: 43

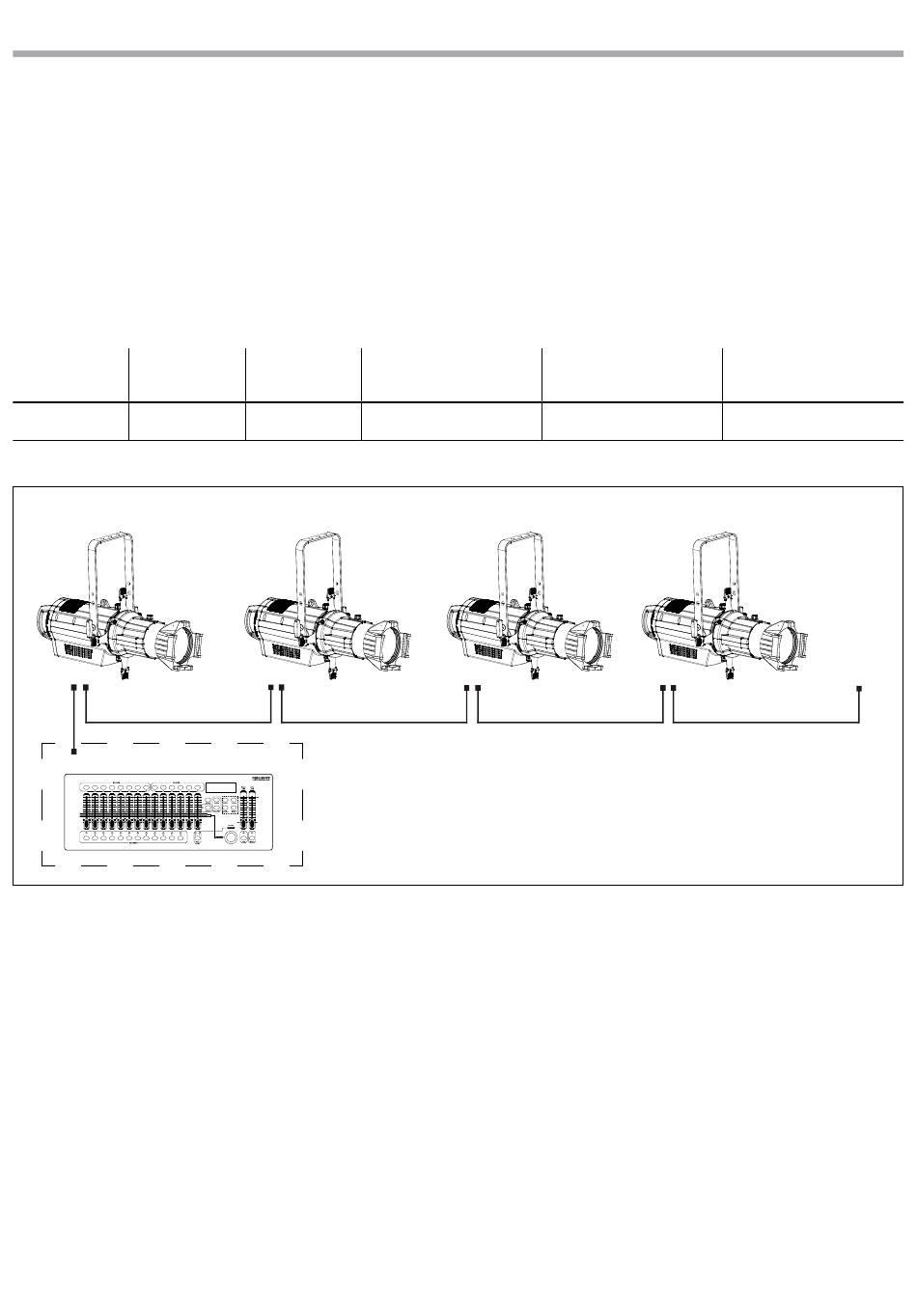

Fig.5 - Esempio di configurazione a 4 canali DMX
Next possible start
address for unit No. 3
43
DMX Address: 48
48
. . . . . . . . . . . .
