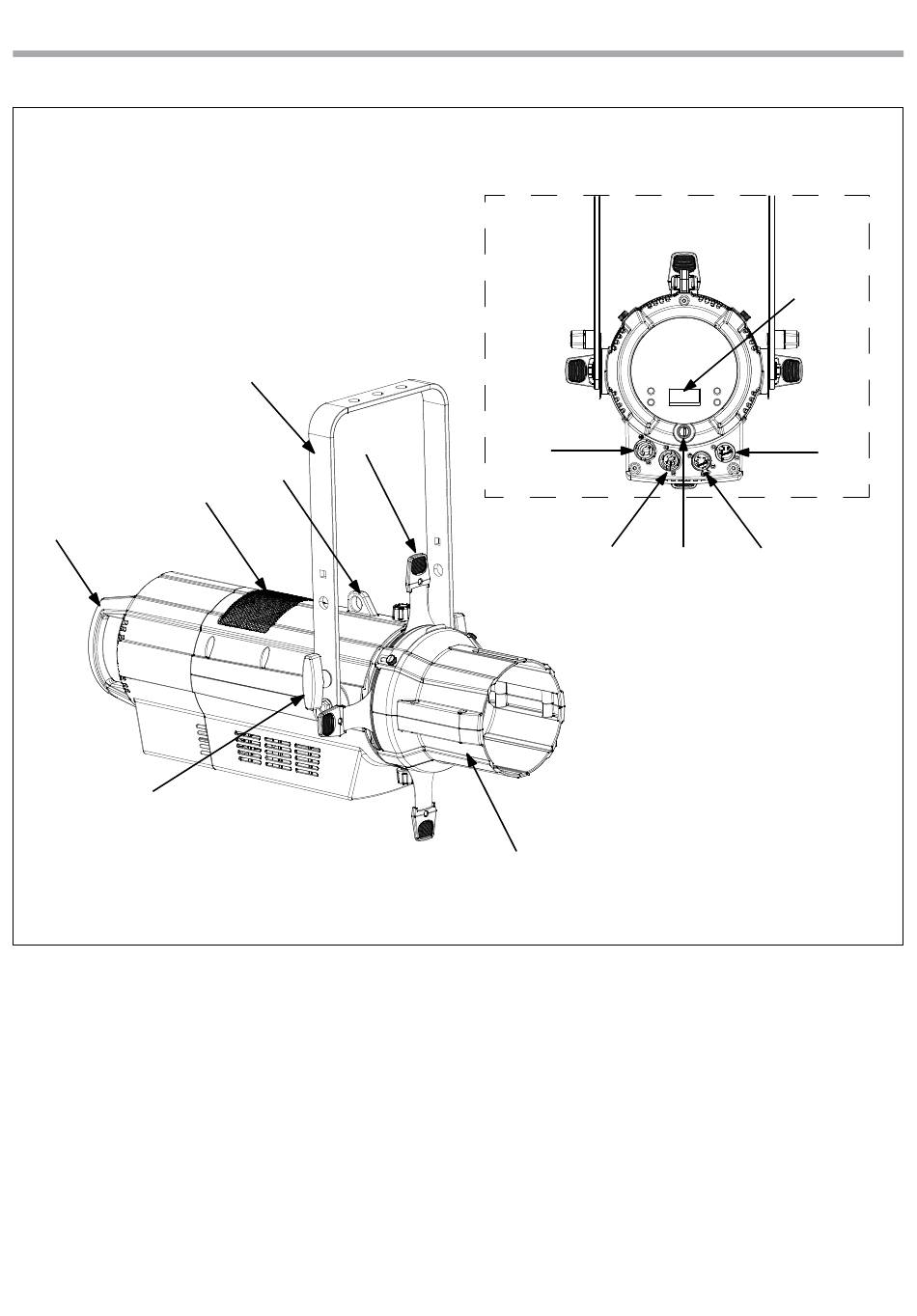

1. 3 ELEMENTI DI COMANDO E COLLEGAMENTI
3
2
1. STAFFA DI MONTAGGIO
2. MANOPOLA DI FISSAGGIO per la staffa di
montaggio
3. MANIGLIA
4. GRIGLIA Areazione
5. SAFETY EYE per l'aggancio al cavo di sicurezza
6. OTTURATORE
7. ECLIPSEMP - Middle part in alluminio
8. ALLOGGIAMENTO FUSIBILE in caso di rottura
del fusibile, sostituire sempre con uno dello
stesso tipo e dello stesso valore.
9. PANNELLO DI CONTROLLO con display e 4
pulsanti per accesso e gestione delle diverse
ECLIPSEHDTWC
1
6
5
4
10
11
7
funzioni
10. POWER IN (PowerCON IN): per il collegamento
ad una presa di rete (100-240V~/50-60Hz)
tramite il cavo rete in dotazione.
11. POWER OUT (PowerCON OUT): collegamento
per l'alimentazione all'unità successiva.
12. DMX OUT (XLR a 5 poli):
1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C
13. DMX IN (XLR a 5 poli):
1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C
Pannello Posteriore
9
13
8 12
Fig.2
