ECLIPSEHDTWC
LED PROFILER
USER MANUAL
MANUALE UTENTE
EN - IT

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ECLIPSEHDTWC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights ECLIPSEHDTWC

Summary of Contents for ProLights ECLIPSEHDTWC

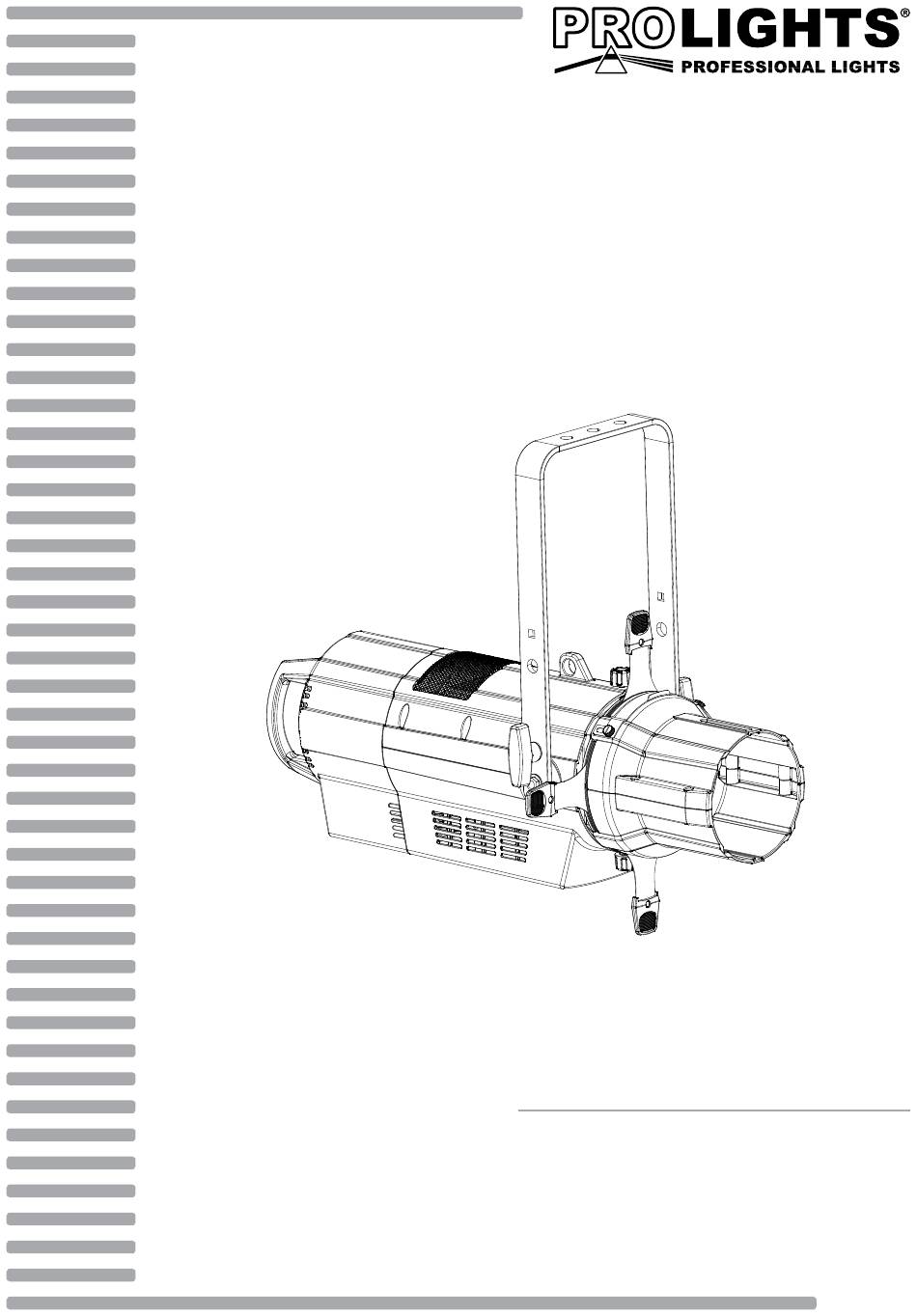

  • Page 1 ECLIPSEHDTWC LED PROFILER USER MANUAL MANUALE UTENTE EN - IT...
  • Page 2 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 3: Table Of Contents

    3. 15 Connection of the DMX line 3. 16 Contruction of the DMX termination 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Packing content • ECLIPSEHDTWC • Mount bracket • Power cable • User manual...

  • Page 4: General Instructions

    ECLIPSEHDTWC WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 5: Introduction

    Featuring HD dimming and tuning from 2.800 K to 10.000 K version, the ECLIPSEHDTWC delivers the per- formance and quality of output demanded from this level of light.
  • Page 6 ECLIPSEHDTWC ELECTRONICS • Dimmer: linear 0 ~ 100% electronic dimmer • Dimmer curves: 4 different dimming curves available • Strobe / shutter: 1 - 30 Hz, electronic • Operating temperature: -10° ~ +45° • Flicker: flicker free operation • Selectable PWM: 600 ~ 25.000 Hz ELECTRICAL •...

  • Page 7: Operating Elements And Connections

    2. LOCKING KNOB for the mounting bracket socket (100-240V~/50-60Hz) via the supplied 3. HANDLE mains cable. 4. ECLIPSEHDTWC 11. POWER OUT (PowerCON OUT): connect to 5. SAFETY EYE to attach safety cable. supply power to the next unit. 6. SHUTTER 12.

  • Page 8: Installation

    2.1 MOUNTING ECLIPSEHDTWC may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 9: Functions And Settings

    ECLIPSEHDTWC - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 10: Menu Structure

    ECLIPSEHDTWC 3.3 MENU STRUCTURE MENU ð ð CONNECT DMX Address Value (001-512) Default: 001 ð ð DMX Mode Amber Shift on ð Color CTO 2800 - 10000K Default: 2800K Temperature ð Color Picker 3200K Default: 3200K ð Customization Red (000~255)
  • Page 11 ECLIPSEHDTWC ð ð ADVANCED Full On Mode Default: Studio Studio ð Dimmer Mode Default: Off Dimmer 1 Dimmer 2 Dimmer 3 ð White Balance ð Adjust Red (125~255) Default: Off Orange (125~255) Green (125~255) Royal Blue (125~255) Blue (125~255) Lime (125~255) ð...

  • Page 12: Dmx Mode

    • Press the MENU button to go back or to meet the waiting time to exit the setup menu. To operate the ECLIPSEHDTWC with a light controller, adjust the DMX start address for the first a DMX channel. For example, If the controller is provided with to command the function of the first DMX channel, adjust the start address 33 on the ECLIPSEHDTWC.

  • Page 13: Dmx Configuration

    ECLIPSEHDTWC 3.5 DMX CONFIGURATION ECLIPSEHDTWC has several DMX channel configurations that can be accessed from the control panel. • Press the button MENU so many times until the display shows Connect, then select throught the buttons UP/DOWN DMX Channel, then press the button ENTER.

  • Page 14: Information

    • Press UP/DOWN and select the Master/Slave mode to set the unit as master or slave (Master, Slave). • Use the ECLIPSEHDTWC DMX connectors and an XLR cable to form a drive chain. In certain conditions and lengths, it is recommended to terminate as shown on page 18.

  • Page 15: Manual Mode

    ECLIPSEHDTWC • Press the MENU button to go back or to meet the waiting time to exit the setup menu. 3.13 MANUAL MODE To set the customized balance of red, orange, green, royal blue, blue and lime colors, refer to the following procedure: •...

  • Page 16: Dmx Control

    ECLIPSEHDTWC 3.14 DMX CONTROL 1 CHANNEL 5 CHANNELS 1 MODE MODE FUNCTION FUNCTION Value Value 5 Ch1 1 Ch DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 2800K - 3000K 000 - 010 3000K - 3200K 010 - 017...
  • Page 17 ECLIPSEHDTWC 5 CHANNELS 2 7 CHANNELS 1 MODE MODE FUNCTION FUNCTION Value 5 Ch2 Value 7 Ch1 DIMMER 0~100% 000 - 255 0~100% 000 - 255 DIMMER FINE ORANGE 0~100% 000 - 255 0~100% 000 - 255 GREEN 000 - 010...
  • Page 18 ECLIPSEHDTWC 8 CHANNELS 8 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 8 Ch 8 Ch COLOR PICKER 212 - 215 No Funciton 000 - 000 216 - 219 3200K 001 - 003 220 - 223 004 - 007 224 - 227...
  • Page 19 ECLIPSEHDTWC 9 CHANNELS 12 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 9 Ch 12 Ch DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 STROBE No Function 000 - 010 0~100% 000 - 255 Strobe slow to fast 011 - 255...
  • Page 20 ECLIPSEHDTWC 12 CHANNELS 16 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 12 Ch 16 Ch DIMMER 000 - 000 0~100% 000 - 255 -25°~25° 001 - 255 DIMMER FINE COLOR MACRO 0~100% 000 - 255 No Function 000 - 002...
  • Page 21 ECLIPSEHDTWC 19 CHANNELS 19 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 19 Ch 19 Ch DIMMER 6800K - 7000K 143 - 150 7000K - 7200K 150 - 157 0~100% 000 - 255 7200K - 7400K 157 - 164 DIMMER FINE...
  • Page 22 ECLIPSEHDTWC 21 CHANNELS 21 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 21 Ch 21 Ch DIMMER RED FINE 0~100% 000 - 255 0~100% 000 - 255 DIMMER FINE ORANGE 0~100% 000 - 255 0~100% 000 - 255 ORANGE FINE STROBE...

  • Page 23: Connection Of The Dmx Line

    ECLIPSEHDTWC 3.15 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 24: Maintenance

    ECLIPSEHDTWC - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 25 Note...
  • Page 26 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
  • Page 27 3. 22 Costruzionde del terminatore DMX 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Contenuto dell'imballo: • ECLIPSEHDTWC • Staffa di fissaggio • Cavo di alimentazione • Manuale utente...

  • Page 28: Eclipsehdtwc

    ECLIPSEHDTWC ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 29: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE ECLIPSEHDTWC è un sagomatore di fascia alta, equivalente a proiettori alogeni da 750 W. La specifica sorgente a 6 colori ci permette di riprodurre qualsiasi tonalità colore e coprire interamento lo spettro del bianco, da 2.800 K a 10.000 K con un elevato CRI.
  • Page 30 ECLIPSEHDTWC • Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOX1) non inclusa • Master/Slave: per il controllo di più unità collegate in catena • Altro: 16bit control of dimmer and Color ELETTRONICA • Dimmer: 0 ~ 100% lineare, elettronico •...

  • Page 31: Elementi Di Comando E Di Collegamento

    ECLIPSEHDTWC 1. 3 ELEMENTI DI COMANDO E COLLEGAMENTI Pannello Posteriore Fig.2 1. STAFFA DI MONTAGGIO funzioni 2. MANOPOLA DI FISSAGGIO per la staffa di 10. POWER IN (PowerCON IN): per il collegamento montaggio ad una presa di rete (100-240V~/50-60Hz) 3. MANIGLIA tramite il cavo rete in dotazione.
  • Page 32 - 2 - INSTALLAZIONE 2.1 MONTAGGIO L’ ECLIPSEHDTWC può essere collocata su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla staffa (fig.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 33: Funzioni E Impostazioni

    Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE L’ ECLIPSEHDTWC dispone di un OLED display e 4 pulsanti per accesso alle funzioni del pannello di con- trollo e la loro gestione (fig.4).

  • Page 34: Struttura Menu

    ECLIPSEHDTWC 3.3 STRUTTURA MENU MENU ð ð CONNECT DMX Address Value (001-512) Default: 001 ð ð DMX Mode Amber Shift on ð Color CTO 2800 - 10000K Default: 2800K Temperature ð Color Picker 3200K Default: 3200K ð Customization Red (000~255)
  • Page 35 ECLIPSEHDTWC ð ð ADVANCED Full On Mode Default: Studio Studio ð Dimmer Mode Default: Off Dimmer 1 Dimmer 2 Dimmer 3 ð White Balance ð Adjust Red (125~255) Default: Off Orange (125~255) Green (125~255) Royal Blue (125~255) Blue (125~255) Lime (125~255) ð...

  • Page 36: Modalità Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman- dare la funzione del primo canale DMX, si deve impostare sull’ ECLIPSEHDTWC l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi.

  • Page 37: Configurazione Canali Dmx

    ECLIPSEHDTWC 3. 5 CONFIGURAZIONE CANALI DMX L’ ECLIPSEHDTWC dispone di diverse configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto MENU fino a quando sul display non appare Connect, dopodichè selezionare attraverso i tasti UP/DOWN DMX Channel, quindi premere il tasto ENTER.

  • Page 38: Master/Slave

    Premere il tasto ENTER per confermare. • Servirsi dei connettori DMX dell’ ECLIPSEHDTWC e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 20.

  • Page 39: Modalità Static

    ECLIPSEHDTWC 3.12 MODALITÀ STATIC L’unità consente di creare delle configurazioni che possono essere impostate attraverso la seguente pro- cedura: • Premere il tasto MENU fino a quando sul display non appare Stand Alone, dopodichè selezionare attraverso i tasti UP/DOWN Static, quindi premere il tasto ENTER.
  • Page 40 ECLIPSEHDTWC 3.14 CANALI DMX 1 CHANNEL 5 CHANNELS 1 MODE MODE FUNCTION FUNCTION Value Value 5 Ch1 1 Ch DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 2800K - 3000K 000 - 010 3000K - 3200K 010 - 017...
  • Page 41 ECLIPSEHDTWC 5 CHANNELS 2 7 CHANNELS 1 MODE MODE FUNCTION FUNCTION Value 5 Ch2 Value 7 Ch1 DIMMER 0~100% 000 - 255 0~100% 000 - 255 DIMMER FINE ORANGE 0~100% 000 - 255 0~100% 000 - 255 GREEN 000 - 010...
  • Page 42 ECLIPSEHDTWC 8 CHANNELS 8 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 8 Ch 8 Ch COLOR PICKER 212 - 215 No Funciton 000 - 000 216 - 219 3200K 001 - 003 220 - 223 004 - 007 224 - 227...
  • Page 43 ECLIPSEHDTWC 9 CHANNELS 12 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 9 Ch 12 Ch DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 STROBE No Function 000 - 010 0~100% 000 - 255 Strobe slow to fast 011 - 255...
  • Page 44 ECLIPSEHDTWC 12 CHANNELS 16 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 12 Ch 16 Ch DIMMER 000 - 000 0~100% 000 - 255 -25°~25° 001 - 255 DIMMER FINE COLOR MACRO 0~100% 000 - 255 No Function 000 - 002...
  • Page 45 ECLIPSEHDTWC 19 CHANNELS 19 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 19 Ch 19 Ch DIMMER 6800K - 7000K 143 - 150 7000K - 7200K 150 - 157 0~100% 000 - 255 7200K - 7400K 157 - 164 DIMMER FINE...
  • Page 46 ECLIPSEHDTWC 21 CHANNELS 21 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 21 Ch 21 Ch DIMMER RED FINE 0~100% 000 - 255 0~100% 000 - 255 DIMMER FINE ORANGE 0~100% 000 - 255 0~100% 000 - 255 ORANGE FINE STROBE...
  • Page 47 ECLIPSEHDTWC 3.15 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...
  • Page 48 ECLIPSEHDTWC - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 49 Note...
  • Page 52 MUSIC & LIGHTS S.r.l. - Phone +39 0771 72190 - www.musiclights.it...
