- Page 1 ECLIPSEFRESNELTU-DY MINI LED ELLIPSOIDAL MANUALE UTENTE USER MANUAL IT - EN...
- Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
-
Page 3: Table Of Contents
ECLIPSEFRESNELTU-DY INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione 1 Introduzione 1. 1 Descrizione e specifiche tecniche 1. 2 Elementi di comando e di collegamento 2 Installazione 2. 1 Montaggio 3 Funzioni e impostazioni 3. 1 Funzionamento 3. 2 Impostazione base 3. -
Page 4: Avvertenze Generali
ECLIPSEFRESNELTU-DY ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla . -
Page 5: Introduzione
ECLIPSEFRESNELTU-DY - 1 - INTRODUZIONE 1.1 ECLIPSEFRESNEL - DESCRIZIONE E SPECIFICHE TECNICHE ECLIPSE FRESNEL is a proper LED replacement for a standard tungsten 1K fresnel. Featuring the output characteristics of a traditional Fresnel, with beam control from functional barndoors, and a powerful sour- ce that focusses on outstanding color rendition the ECLIPSE FRESNEL adds all the advantages of LED to the Fresnel. - Page 6 ECLIPSEFRESNELTU-DY CARATTERISTICHE FISICHE • Connessioni di segnale: 5p in/out • Connessioni di alimentazione: PowerCON TRUE1 in/out • IP: 30 • Raffreddamento: Aria filtrata forzata con ventole silenziate • Sospensione e fissaggio: Staffa per il fissaggio in sospensione e per il posizionamento del proiettore con qualsiasi orientamento •...
-
Page 7: Elementi Di Comando E Di Collegamento
ECLIPSEFRESNELTU-DY 1.2 ELEMENTI DI COMANDO E COLLEGAMENTI 10 11 12 ECLIPSEFRESNEL Fig.3 1. PRESA DI VENTILAZIONE apertura per uscita flusso d'aria da non ostruire 2. VITE DI FISSAGGIO SAGOMATORE 3. BRACCIO GIREVOLE 4. STAFFA DI MONTAGGIO 5. MANIGLIE 6. PANNELLO DI CONTROLLO con display e 1 pulsante per accesso e gestione delle funzioni. -
Page 8: Installazione
ECLIPSEFRESNELTU-DY - 2 - INSTALLAZIONE 2.1 MONTAGGIO ECLIPSEFRESNEL è stato progettato per applicazioni in campo commerciale, musei, ristoranti, chiese, teatri educativi e qualsiasi altro ambito in cui le dimensioni rappresentano un fattore importante. Per il fissaggio occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità... -
Page 9: Funzioni E Impostazioni
ECLIPSEFRESNELTU-DY - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il ECLIPSEFRESNEL, inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50-60Hz). Effettuare le regolazioni del dimmer e dello zoom mediante le relative manopole. Dopo l’utilizzo spegnere il dispositivo, staccare la spina dalla presa di rete. Per maggiore comodità è con- sigliabile collegare l’unità... -
Page 10: Struttura Menù
ECLIPSEFRESNELTU-DY 3.3 STRUTTURA MENU MENU CONNECT ð DMX Address ð Value (001-512) DMX Mode ð EASY 1CH BASIC 2CH 1 BASIC 2CH 2 BASIC 3CH STANDARD 5CH SETUP ð Screen ð Back Light ð Flip Display ð NO-Yes ADVANCED ð Dimmer Mode ð... -
Page 11: Modalità Dmx
ECLIPSEFRESNELTU-DY 3.4 MODALITÀ DMX • Per impostare l’indirizzo DMX, premere il tasto MENU fino a quando sul display non appare DMX ADDRESS, quindi premere il tasto ENTER. • Premere il tasto UP/DOWN per selezionare il valore desiderato (001-512); tenere premuto invece il tasto UP/DOWN per lo scorrimento veloce. -
Page 12: Canali Dmx
ECLIPSEFRESNELTU-DY 3.7 CANALI DMX CHANNELS CHANNELS MODE MODE FUNCTION FUNCTION Value Value 1 Ch 5 Ch DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 STROBE NO Function 000 - 010 Strobe Slow to Fast 011 - 255 CHANNELS AUTO PROGRAMS MODE FUNCTION... -
Page 13: Funzioni Del Dispositivo
ECLIPSEFRESNELTU-DY 3.8 FUNZIONI DISPOSITIVO Per il ECLIPSEFRESNEL è possibile accedere alle seguenti funzioni dispositivo: DIMMER • Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, scorrere nel menu, selezionare l’icona Advanced, scorrere nel MENU fino a quando sul display non compare DIM MODE, quindi premere il tasto ENTER. -
Page 14: Effects
ECLIPSEFRESNELTU-DY EFFECTS L’unità può svolgere il suo programma Show autonomamente. Prima di inviare un programma automatico in esecuzione è necessario impostare l’unità come Master/Alone: • Premere il tasto ENTER per accedere al menu principale. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare Effects, quindi premere il tasto ENTER per accedere al menu successivo : •... -
Page 15: Manutenzione
ECLIPSEFRESNELTU-DY - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. •... - Page 16 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
- Page 17 ECLIPSEFRESNELTU-DY TABLE OF CONTENTS Safety General instructions Warnings and installation precautions 1 Introduction 1. 1 Description and specifications 1. 2 Operating elements and connections 2 Installation 2. 1 Mounting 3 Functions and settings 3. 1 Operation 3. 2 Basic 3. 3 Menu structure 3.
-
Page 18: General Instructions
ECLIPSEFRESNELTU-DY WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with . -
Page 19: Introduction

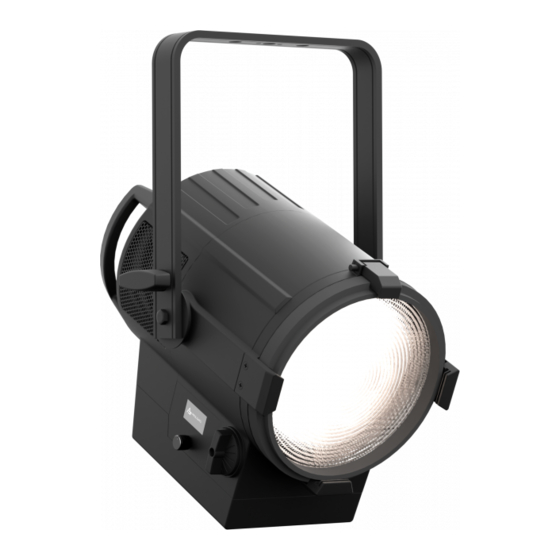

ECLIPSEFRESNELTU-DY - 1 - INTRODUCTION 1.1 ECLIPSEFRESNEL - DESCRIPTION AND TECHNICAL SPECIFICATIONS ECLIPSE FRESNEL is a proper LED replacement for a standard tungsten 1K fresnel. Featuring the output characteristics of a traditional Fresnel, with beam control from functional barndoors, and a powerful source that focusses on outstanding color rendition the ECLIPSE FRESNEL adds all the advantages of LED to the Fresnel. - Page 20 ECLIPSEFRESNELTU-DY PHYSICAL • Signal Connection: 5p in/out • Power Connection: PowerCON TRUE1 in/out • IP: 30 • Cooling: Forced air with low noise fan • Suspension And Fixing: Hanging bracket suitable for safe hanging and positioning • Dimensions (WxHxD): 283x439x343mm •...
-
Page 21: Operating Elements And Connections
ECLIPSEFRESNELTU-DY 1.2 OPERATING ELEMENTS AND CONNECTIONS 10 11 12 ECLIPSEFRESNEL Fig.2 1. AIR OPENING 2. LOCKING KNOB for mounting bracket 3. MOUNTING BRACKET 4. TRACK-ADAPTER(optional) 5. HANDLE 6. CONTROL PANEL with display and 1 button used to access the control panel functions and manage them 7. -
Page 22: Installation
ECLIPSEFRESNELTU-DY - 2 - INSTALLATION 2.1 MOUNTING ECLIPSEFRESNEL is designed for applications in exhibition areas, commercial spaces, museums, restau- rant, churches, and any other installation where size is an important factor. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight. -
Page 23: Functions And Settings
ECLIPSEFRESNELTU-DY - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION To turn on the ECLIPSEFRESNEL connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation. You can also adjust the dimmer and zoom using the knobs. To switch off, disconnect the mains plug from the socket. -
Page 24: Menu Structure
ECLIPSEFRESNELTU-DY 3.3 MENU STRUCTURE MENU CONNECT ð DMX Address ð Value (001-512) DMX Mode ð EASY 1CH BASIC 2CH 1 BASIC 2CH 2 BASIC 3CH STANDARD 5CH SETUP ð Screen ð Back Light ð Flip Display ð NO-Yes ADVANCED ð Dimmer Mode ð... -
Page 25: Dmx Mode
ECLIPSEFRESNELTU-DY 3.4 DMX MODE • Press the button MENU so many times until the display shows DMX ADDRESS, and press the button ENTER to confirm. • Press UP/DOWN button to select the desired value (001-512). Press and hold to scroll quickly. •... -
Page 26: Channels Dmx
ECLIPSEFRESNELTU-DY 3.7 CHANNELS DMX CHANNELS CHANNELS MODE MODE FUNCTION FUNCTION Value Value 1 Ch 5 Ch DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 STROBE NO Function 000 - 010 Strobe Slow to Fast 011 - 255 CHANNELS AUTO PROGRAMS MODE FUNCTION... -
Page 27: Fixture Settings
ECLIPSEFRESNELTU-DY 3. 8 FIXTURE SETTINGS It is possible to change the parameter value in the following way: DIMMER • Enter in Dimmer mode to select specific dimming curve, press the button MENU so many times until shows DIM MODE, and press the button ENTER to confirm. •... - Page 28 ECLIPSEFRESNELTU-DY enter the next menu. • Press the UP/DOWN button to select the mode of operation: Effects 1, Effects 2, Effects 3, Effects 4 • Press the ENTER button to confirm your choice. • Press the LEFT button repeatedly to exit the menu and save changes. The unit will go into automatic mode by executing the program automatically.
-
Page 29: Maintenance
ECLIPSEFRESNELTU-DY - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. •... - Page 32 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
