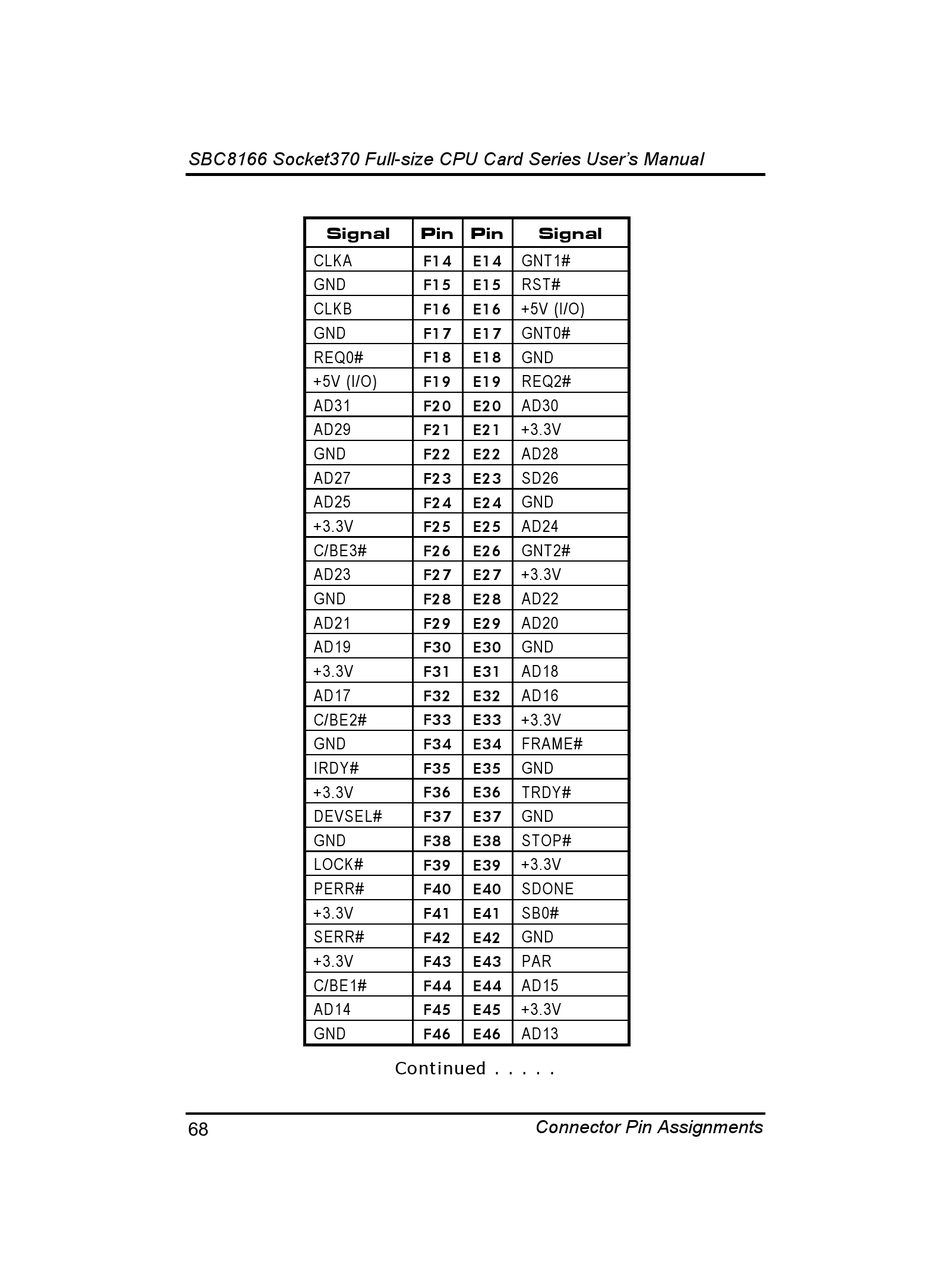

SBC8166 Socket370 Full-size CPU Card Series User's Manual
Signal
CLKA
GND
CLKB
GND
REQ0#
+5V (I/O)
AD31
AD29
GND
AD27
AD25
+3.3V
C/BE3#
AD23
GND
AD21
AD19
+3.3V
AD17
C/BE2#
GND
IRDY#
+3.3V
DEVSEL#
GND
LOCK#
PERR#
+3.3V
SERR#
+3.3V
C/BE1#
AD14
GND
%$
Pin Pin Signal
GNT1#
F14 E14
RST#
F15 E15
+5V (I/O)
F16 E16
GNT0#
F17 E17
GND
F18 E18
REQ2#
F19 E19
AD30
F20 E20
+3.3V
F21 E21
AD28
F22 E22
SD26
F23 E23
GND
F24 E24
AD24
F25 E25
GNT2#
F26 E26
+3.3V
F27 E27
AD22
F28 E28
AD20
F29 E29
GND
F30 E30
AD18
F31 E31
AD16
F32 E32
+3.3V
F33 E33
FRAME#
F34 E34
GND
F35 E35
TRDY#
F36 E36
GND
F37 E37
STOP#
F38 E38
+3.3V
F39 E39
SDONE
F40 E40
SB0#
F41 E41
GND
F42 E42
PAR
F43 E43
AD15
F44 E44
+3.3V
F45 E45
AD13
F46 E46
Continued . . . . .
Connector Pin Assignments
