2 – Installazione - Installation
INSTALLAZIONE DEL QUADRO - INSTALLING THE PANEL

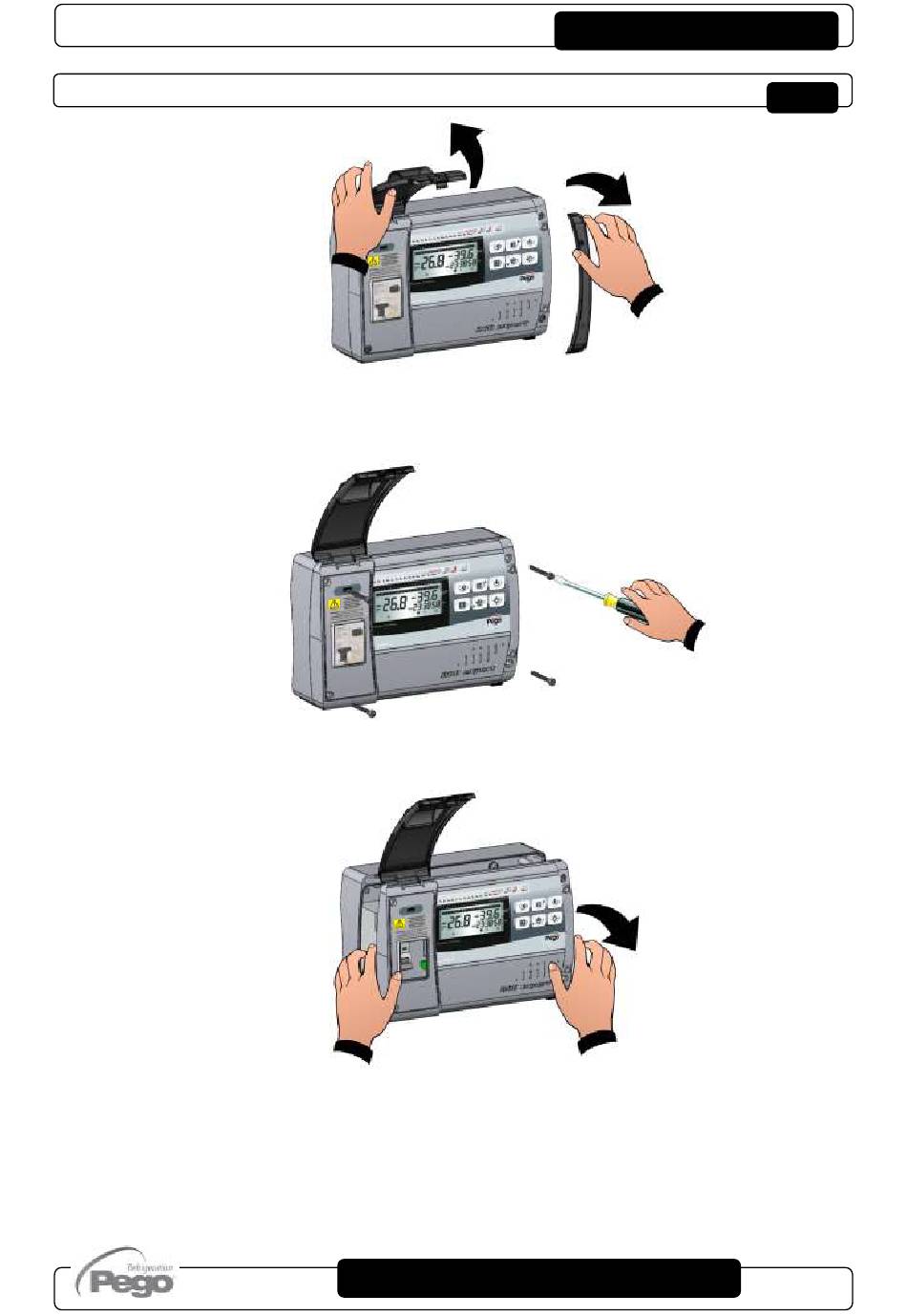

Fig. 1: Sollevare
protezione del magnetotermico differenziale
e rimuovere la copertura delle viti sul lato
destro.
Fig. 2:
Svitare le 4 viti di fissaggio del frontale
della scatola.
Fig. 3:
Aprire il frontale della scatola sollevandolo
e facendo scorrere le due cerniere fino a
fine corsa. Flettere le cerniere e ruotare il
frontale di 180° verso il basso per
accedere all'interno del quadro.
Rev. 01-19
lo sportello trasparente
MANUALE D'USO E MANUTENZIONE
di Raise the transparent cover that shields
the magneto-thermal cut-out switch and
remove the screw cover on the right-
hand side.
Undo the 4 fixing screws at the front of
the box.
Open the front of the box, lift it and slide
the two hinges out as far as they will go.
Bend the hinges and rotate the front
panel by 180° downward to get access
inside the panel.
USE AND MAINTENANCE MANUAL
PLUSR200 EXPERT
Pag. 7
