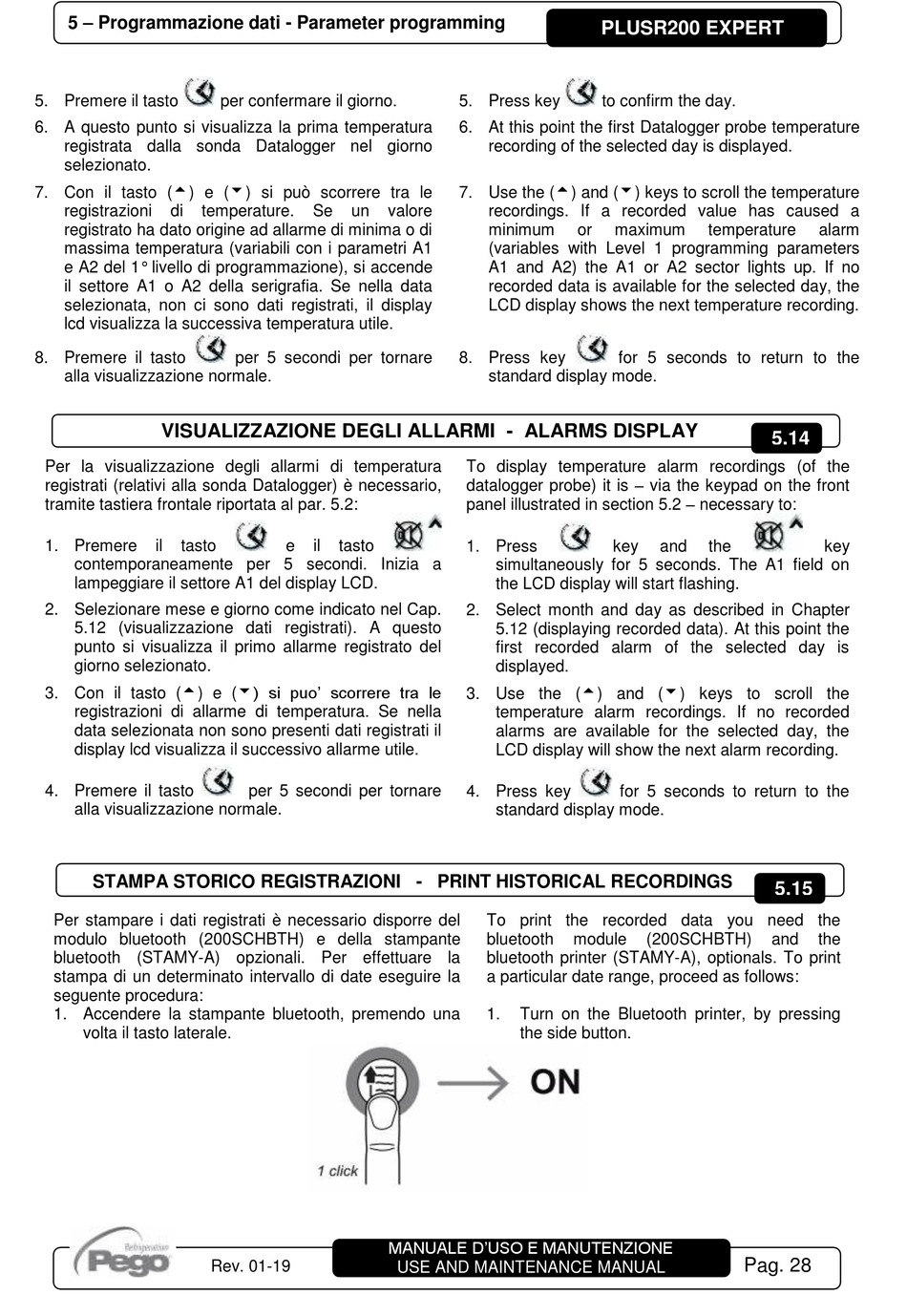

Visualizzazione Dati Registrati; Visualizzazione Degli Allarmi; Stampa Storico Registrazioni (Opzionale) - Pego PLUSR 200 EXPERT Use And Maintenance Manual

5 – Programmazione dati - Parameter programming
5. Premere il tasto
6. A questo punto si visualizza la prima temperatura
registrata dalla sonda Datalogger nel giorno
selezionato.
7. Con il tasto () e () si può scorrere tra le
registrazioni di temperature.
registrato ha dato origine ad allarme di minima o di
massima temperatura (variabili con i parametri A1
e A2 del 1° livello di programmazione), si accende
il settore A1 o A2 della serigrafia. Se nella data
selezionata, non ci sono dati registrati, il display
lcd visualizza la successiva temperatura utile.
8. Premere il tasto
alla visualizzazione normale.
VISUALIZZAZIONE DEGLI ALLARMI - ALARMS DISPLAY
Per la visualizzazione degli allarmi di temperatura
registrati (relativi alla sonda Datalogger) è necessario,
tramite tastiera frontale riportata al par. 5.2:
1. Premere il tasto
contemporaneamente per 5 secondi. Inizia a
lampeggiare il settore A1 del display LCD.
2. Selezionare mese e giorno come indicato nel Cap.
5.12 (visualizzazione dati registrati). A questo
punto si visualizza il primo allarme registrato del
giorno selezionato.
3. Con il tasto () e () si puo' scorrere tra le
registrazioni di allarme di temperatura. Se nella
data selezionata non sono presenti dati registrati il
display lcd visualizza il successivo allarme utile.
4. Premere il tasto
alla visualizzazione normale.
STAMPA STORICO REGISTRAZIONI - PRINT HISTORICAL RECORDINGS
Per stampare i dati registrati è necessario disporre del
modulo bluetooth (200SCHBTH) e della stampante
bluetooth (STAMY-A) opzionali. Per effettuare la
stampa di un determinato intervallo di date eseguire la
seguente procedura:
1. Accendere la stampante bluetooth, premendo una
volta il tasto laterale.
per confermare il giorno.
Se un
per 5 secondi per tornare
e il tasto
per 5 secondi per tornare
Rev. 01-19
5. Press key
6. At this point the first Datalogger probe temperature
recording of the selected day is displayed.
7. Use the () and () keys to scroll the temperature
valore recordings. If a recorded value has caused a
minimum
(variables with Level 1 programming parameters
A1 and A2) the A1 or A2 sector lights up. If no
recorded data is available for the selected day, the
LCD display shows the next temperature recording.
8. Press key
standard display mode.
To display temperature alarm recordings (of the
datalogger probe) it is – via the keypad on the front
panel illustrated in section 5.2 – necessary to:
1. Press
simultaneously for 5 seconds. The A1 field on
the LCD display will start flashing.
2. Select month and day as described in Chapter
5.12 (displaying recorded data). At this point the
first recorded alarm of the selected day is
displayed.
3. Use the () and () keys to scroll the
temperature alarm recordings. If no recorded
alarms are available for the selected day, the
LCD display will show the next alarm recording.
4. Press key
standard display mode.
To print the recorded data you need the
bluetooth
bluetooth printer (STAMY-A), optionals. To print
a particular date range, proceed as follows:
1. Turn on the Bluetooth printer, by pressing
the side button.
MANUALE D'USO E MANUTENZIONE
USE AND MAINTENANCE MANUAL
PLUSR200 EXPERT
to confirm the day.
or maximum temperature
for 5 seconds to return to the
key and the
for 5 seconds to return to the
module (200SCHBTH)
alarm
5.14
key
5.15
and the
