6 – Monitoraggio - Monitoring
MONITORAGGIO - MONITORING
6.1
Per collegare il PLUSR200 EXPERT al sistema di
monitoraggio e supervisione TeleNET eseguire i seguenti
passaggi:
1. Assegnare un indirizzo di rete univoco per mezzo
della variabile di 2° livello Ad, e impostare Ser=0.
2. I morsetti della connessione TeleNET sono indicati
con RS-485(A) e RS-485(B) sulla scheda PLUSR200
EXPERT.
3. Rispettare l'identificazione
linea RS-485 ricordandosi
2TWRS485 il morsetto 3=(A) e 4=(B).
4. Non realizzare connessioni a stella sulla linea
RS485.
IMPORTANTE: Durante la configurazione alla voce
"Modulo" selezionare la voce "Strumento serie PLUS
Expert". Di seguito è riportato il collegamento tipico di un
PLUSR200 EXPERT in una rete TeleNET.
Per l'inserimento del quadro in una rete RS485 con
protocollo Modbus-RTU impostare correttamente i
parametri Ser, Ad, Bdr e Prt, e attenersi allo schema
sotto riportato. Fare riferimento al manuale MODBUS-
RTU_PLUSR200 (disponibile sul nostro sito internet) per
le specifiche del protocollo di comunicazione MODBUS-
RTU.
SISTEMA DI MONITORAGGIO/SUPERVISIONE TELENET
TELENET MONITORING/SUPERVISION SYSTEM
(A) e
che sull'interfaccia
PROTOCOLLO MODBUS-RTU – MODBUS-RTU PROTOCOL
Rev. 01-19
To connect the PLUSR200 EXPERT to the TeleNET
monitoring and supervision system proceed as follows:
1. Assign a unique network address by means of
the 2nd level variable Ad, and set Ser=0.
2. The TeleNET connection terminals are indicated
with RS-485 (A) and RS-485 (B) on the
PLUSR200 EXPERT board.
(B) della 3. Respect the identification (A) and (B) of the RS-
485 line, remembering that on the 2TWRS485
interface, terminal 3=(A) and 4=(B).
4. Do not make star connections on the RS485
line.
WARNING: During configuration under "Module" select
the "PLUS Expert series" item.

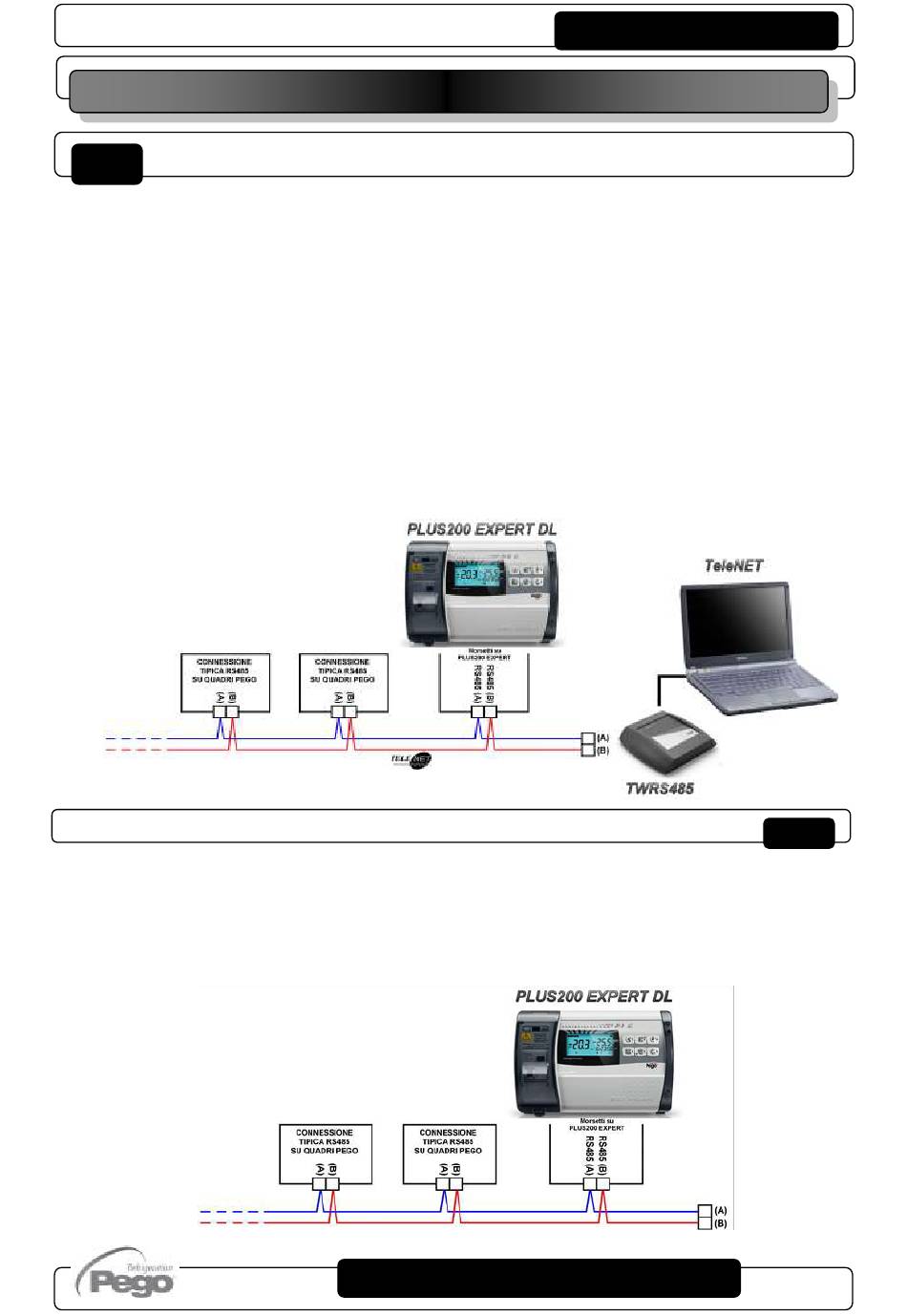

Below is the typical connection of a PLUSR200 EXPERT
in a TeleNET network.
To insert the electrical panel in a RS485 network with
Modbus-RTU protocol, set the parameters Ser, Ad,
Bdr and Prt correctly, and follow the diagram below.
Refer to MODBUS-RTU_PLUSR200 user manual
(available on Pego Internet web site) for MODBUS-
RTU communication protocol specification.
MANUALE D'USO E MANUTENZIONE
USE AND MAINTENANCE MANUAL
PLUSR200 EXPERT
Pag. 37
6.2
