2 – Installazione - Installation
Effettuare tutti
secondo gli schemi allegati per il modello
corrispondente (vedi le relative tabelle in
ALLEGATI). Per effettuare i collegamenti
elettrici in modo affidabile e mantenere il
grado di protezione della scatola si consiglia
di utilizzare opportuni pressa cavi e/o pressa
tubi per serrare a tenuta tutti i cablaggi. Si
consiglia di distribuire il passaggio dei
conduttori all'interno del quadro il più
ordinato possibile, in particolar modo tenere
lontano i conduttori di potenza da quelli di
segnale. Utilizzare eventuali fascette di
tenuta.

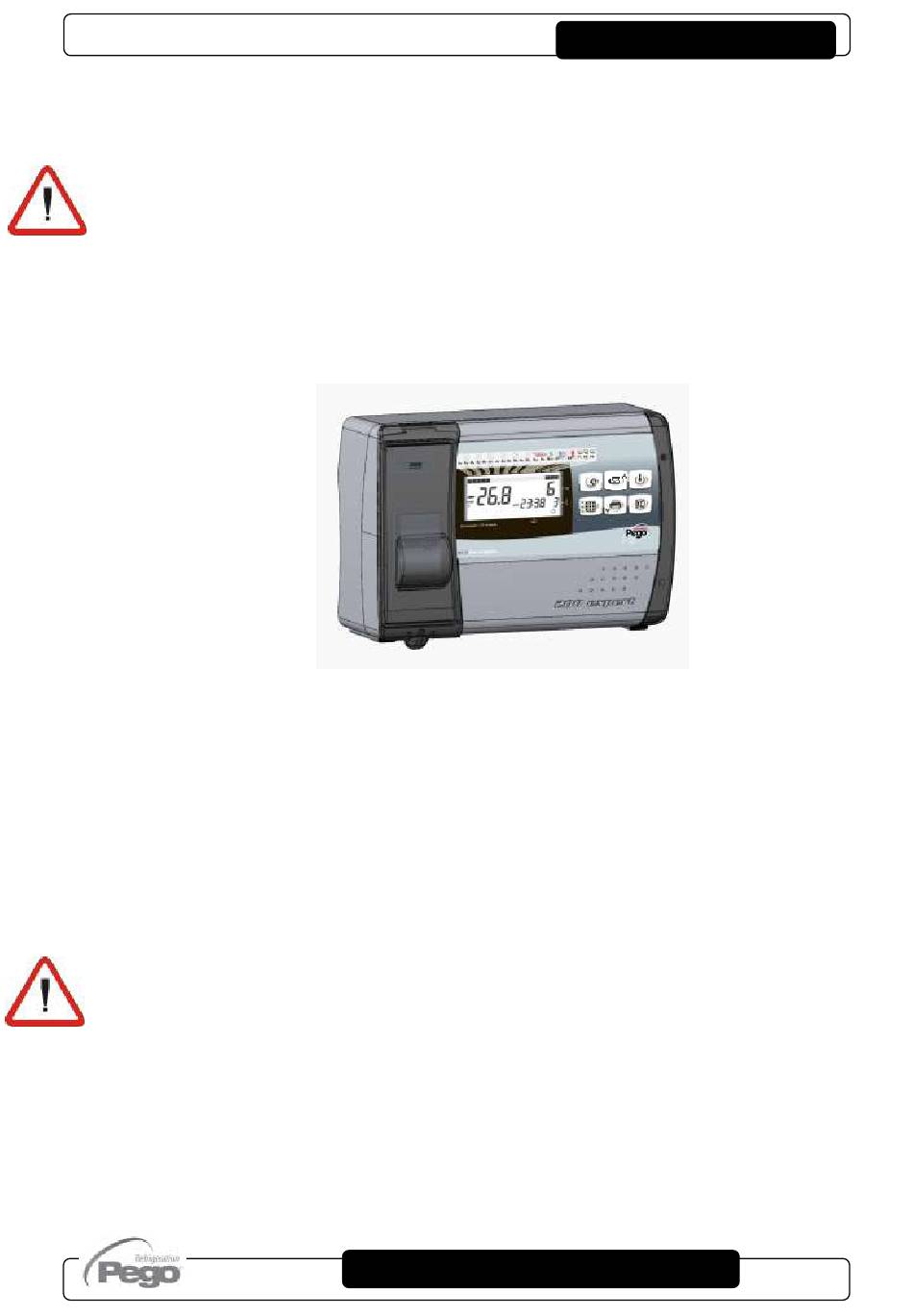

Fig. 8:
Richiudere il coperchio frontale, ponendo
attenzione che tutti i cavi siano all'interno
della scatola e che la guarnizione della
scatola sia correttamente alloggiata nella
propria sede. Serrare il coperchio frontale
con le 4 viti. Dare tensione di alimentazione
al quadro ed effettuare una scrupolosa
lettura/programmazione di tutti i parametri
impostati.
Porre attenzione a non stringere eccessivamente
le viti di chiusura in quanto potrebbero causare
una deformazione alla scatola ed alterare il
corretto funzionamento ed effetto tattile della
tastiera del quadro. Su tutti i carichi collegati al
controllore elettronico
installare dispositivi di protezione da sovracorrenti
per cortocircuiti, onde evitare il danneggiamento
del dispositivo. Ogni operazione di intervento e/o
manutenzione deve essere effettuata scollegando
il quadro dall'alimentazione elettrica e da tutti i
possibili carichi induttivi e di potenza a cui esso
risulta essere connesso; questo per garantire la
condizione di massima sicurezza per l'operatore.
Rev. 01-19
i collegamenti elettrici
PLUSR200
MANUALE D'USO E MANUTENZIONE
USE AND MAINTENANCE MANUAL
Make all the electrical connections as
illustrated in
corresponding model (see relative table in
APPENDICES).
To effect correct electrical connection and
maintain the
appropriate wire/raceway grips to ensure a
good seal.
Route the wiring inside the unit in as tidy a
fashion as possible: be especially careful to
keep power wires away from signal wires.
Use clips to hold wires in place.
Close the front panel, making sure that
all the wires are inside the box and that
the box seal sits in its seat properly.
Tighten the front panel using the 4
screws.
Power up the panel and carry out
thorough reading/programming of all
parameters.
Be careful not to over-tighten the
closure screws as this could warp the
box and compromise proper operation
of the membrane-type keypad.
Install short-circuit
EXPERT, devices on all the power cables
connected to the PLUSR200 EXPERT
so as to prevent damage to the device.
Work and/or maintenance must ONLY
be carried out on the unit after
disconnecting the panel from the power
supply and from any inductive/power
loads: doing so allows the worker to do
his job in complete safety.
PLUSR200 EXPERT
the diagram for
protection rating,
overload
Pag. 10
the
use
safety
