4 - INSTALLAZIONE DEL PRODOTTO

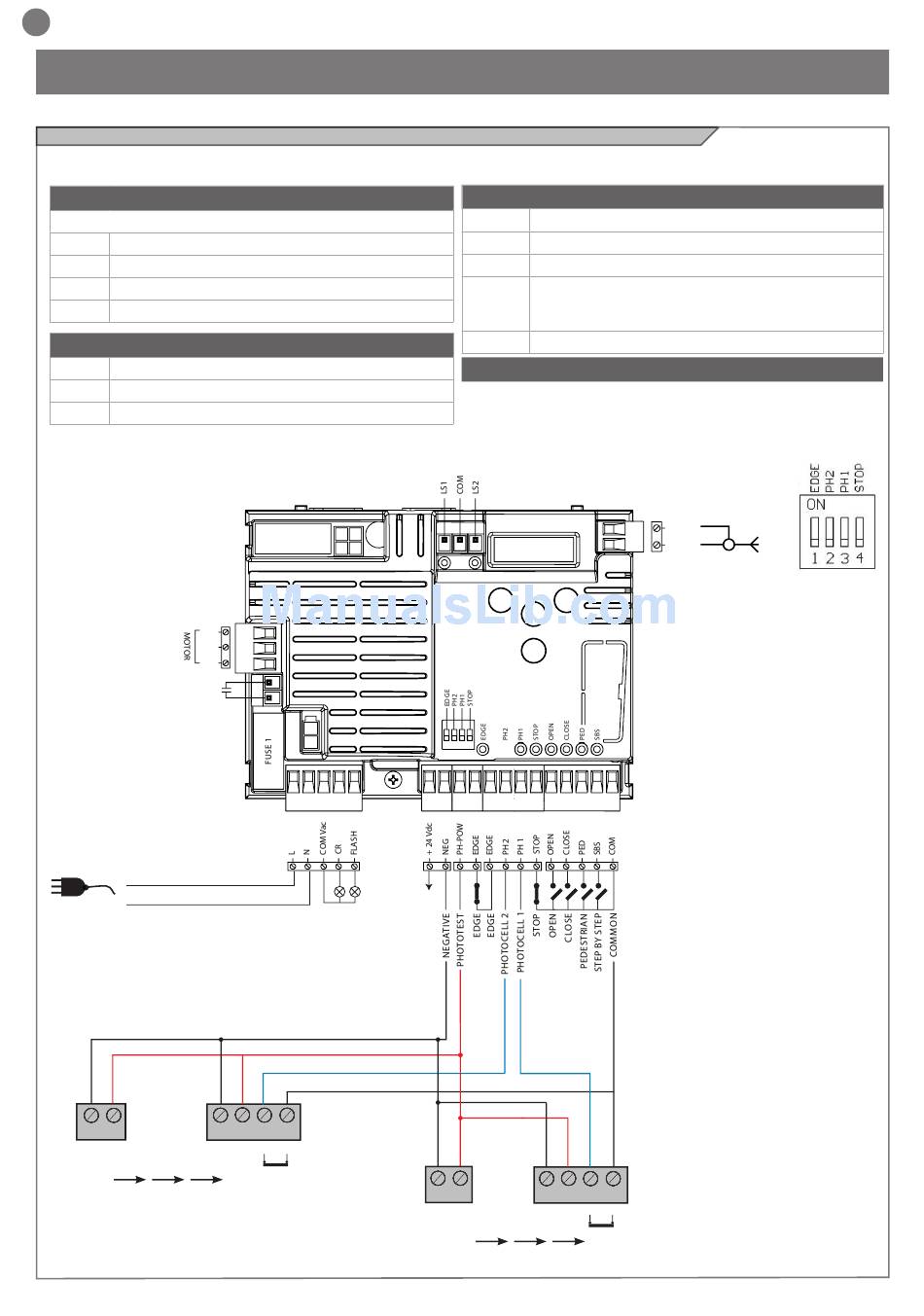

4.1 - Collegamenti elettrici

ATTENZIONE - Prima di effettuare i collegamenti verificare che la centrale non sia alimentata
CONNETTORE MOTORE
Morsettiera collegamenti alimentazione
L1 Fase motore
COM Comune motore
L2 Fase motore
COND Condensatore motore
COLLEGAMENTO FINECORSA MOTORE
LS1 Ingresso finecorsa 1
COM Comune finecorsa
LS2 Ingresso finecorsa 2
COM
COND
L
N
1 2
GND 12/24
_
AC/DC
TX
PH2
6
FUSE 2
L1
L2
1 2 3 4
GND 12/24 COM OUT
_
AC/DC
NC
RX
CONNETTORE ALIMENTAZIONI
L Fase alimentazione 230 Vac (120 Vac) 50-60 Hz
N Neutro alimentazione 230 Vac (120 Vac) 50-60 Hz
COM Vac Comune delle uscite "CR" e "FLASH"
CR Lampada di cortesia, 230 Vac (120 Vac) 100 W, uscita
gestibile anche via radio ON-OFF (4° canale radio
selezionando fC.y. = 2, tC.y. = 0)
FLASH Lampeggiante, 230 Vac (120 Vac) 40 W
SELETTORE DIP SWITCH
Settato su "ON" disabilita gli ingressi EDGE, PH2, PH1, STOP.
Elimina la necessita' di ponticellare gli ingressi su morsettiera.
ATTENZIONE - con dip switch in ON le sicurezze
collegate sono escluse
MENU
UP DOWN
SBS
OUTPUT
24 Vdc
1 2 1 2 3 4
GND 12/24
GND 12/24 COM OUT
_
_
AC/DC
AC/DC
TX
RX
PH1
SHIELD
ANT
NC
