2 - EINFÜHRUNG IN DAS PRODUKT
2.1 - Beschreibung des Steuergerätes
Das Steuergerät CT102 ist das modernste und effizienteste Steuer-
system für Motoren von Key Automation zum elektrischen Öffnen und
Schließen von Schiebe- und Schwingtoren.
Jeder andere unsachgemäße Gebrauch des Steuergerätes ist verbo-
20
L1
1
COM
L2
2
COND
21

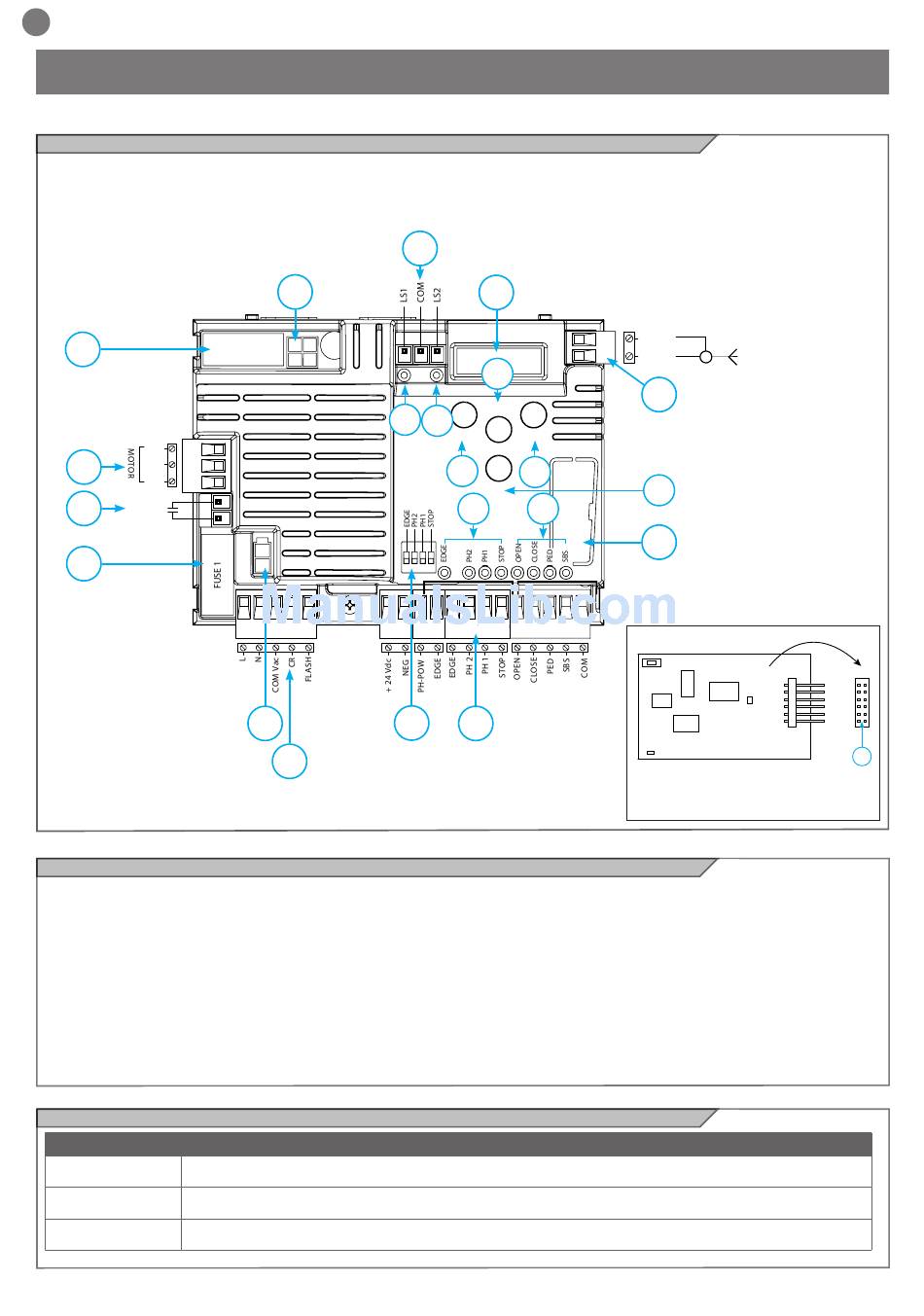

2.2 - Beschreibung der Anschlüsse
1- Versorgungsanschlüsse Motor
2- Verbinder Kondensator
3- Versorgungsanschlüsse 230 Vac (120 Vac) Blinkleuchten und
zusätzliche Be leuchtung
4- Versorgungsanschluss 24 Vdc Bedienelemente und
Sicherheitsvorrichtungen
5- ROTE Signal-LEDs Sicherheitsvorrichtungen EDGE-PH2-PH1-STOP
6- GRÜNE Signal-LEDs Bedienelemente OPEN-CLOSE-PED-SBS
7- Verbinder Funkplatine mit RX4X-Anschluss (4 Kanäle)
8- Verbinder Antenne
9- LCD-Display
10- Verbinder Endanschlag

2.3 - Modelle und technische Eigenschaften

CODE BESCHREIBUNG
900CT102B 230-V-Steuergerät für einen Schiebe- oder Schwingtormotor
900CT102B120 120-V-Steuergerät für einen Schiebe- oder Schwingtormotor
900CT102I 230-V-Steuergerät für einen Schiebe Industrial SC202MHD. Intensive Nutzung
52
19
FUSE 2
11
17
18
3
ten. Das CT102 ist mit einem Display ausgestattet, das eine einfache
Programmierung und kontinuierliche Überwachung des Status der
Eingänge erlaubt. Außerdem gewährleistet der Menüaufbau eine
einfache Einstellung der Arbeitszeiten und der Betriebslogik.
10
9
14
MENU
12
UP DOWN
13
15
SBS
5
6
4
11- LS1 LED-Anzeige Endschalter
12- LS2 LED-Anzeige Endschalter
13- Taste UP +
14- Taste MENU
15- Taste DOWN -
16- Taste SBS Schrittbetrieb
17- Dip Switch Sicherheitsvorrichtungen
18- Haupttransformator
19- Nebentransformator
20- F2- Sicherung Zubehörschutz 500 mA flink
(mit CT102I Sicherung Zubehörschutz 800mAT Träge)
21- F1- Sicherung Leitungsschutz 6,3 A flink
SHIELD
ANT
8
16
7
EMPFÄNGER RX4X
AUSGANG 1 = SCHRITTBETRIEB
AUSGANG 2 = FUSSGÄNGERDURCHGANG
AUSGANG 3 = ÖFFNET
AUSGANG 4 = LICHTER ON/OFF
J3
7
