Produktinstallation; Elektrische Anschlüsse - Key Automation CT102 Instructions And Warnings For Installation And Use

DE

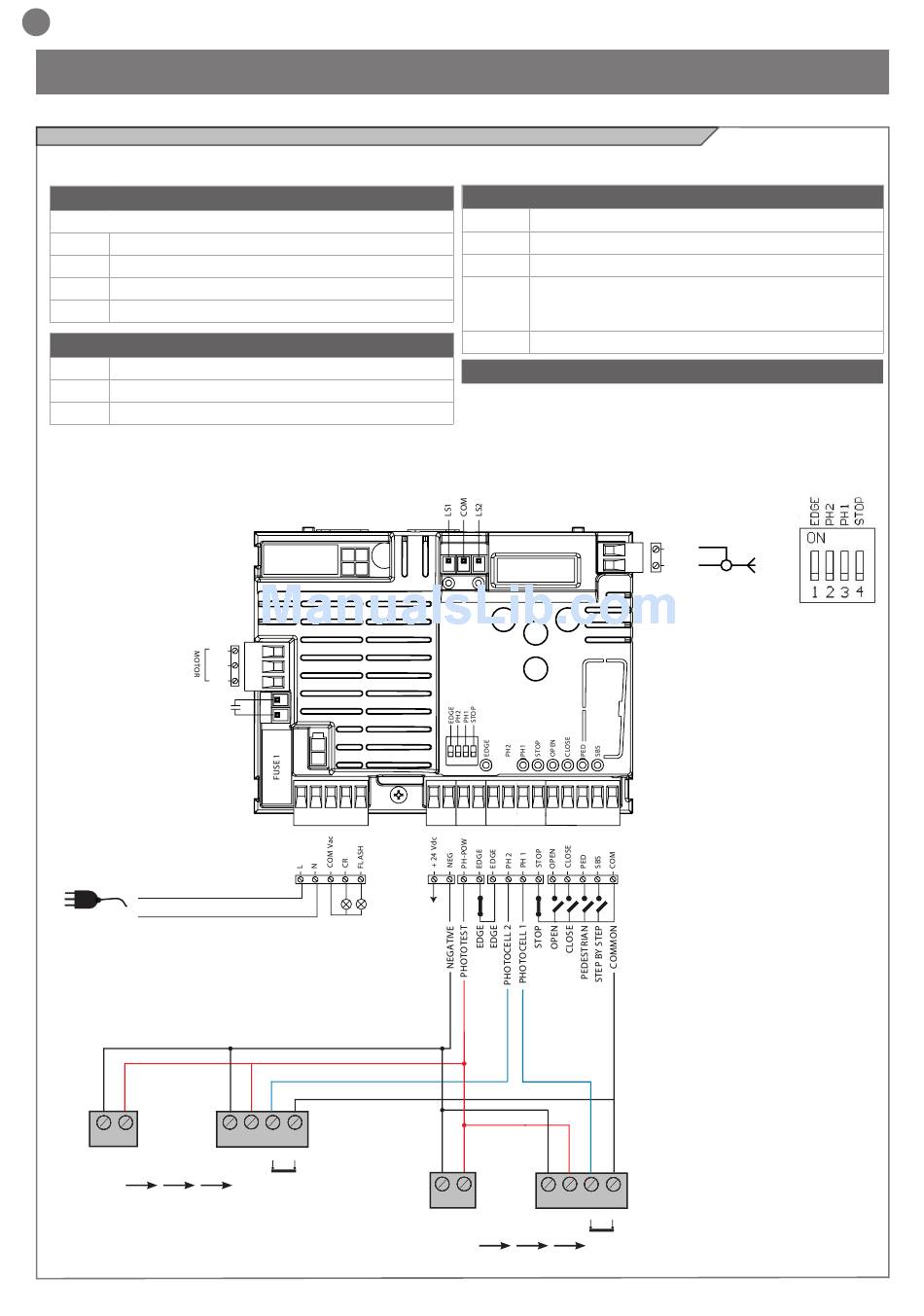

4 - PRODUKTINSTALLATION

4.1 - Stromanschlüsse
ACHTUNG - Vor dem Anschluss sicherstellen, dass die Stromzufuhr des Steuergerätes abgeschaltet ist.
MOTORVERBINDER
Klemmenleiste Versorgungsanschlüsse
L1 Phase Motor
COM Gemeinsamer Leiter Motor
L2 Phase Motor
COND Motorkondensator
MOTOR ENDSCHALTERBELEGUNG
LS1 Eingang Endschalter 1
COM Gemeinsamer Endschalter
LS2 Eingang Endschalter 2
L
N
2
1
GND 12/24
_
AC/DC
TX
PH2
54
FUSE 2
L1
COM
L2
COND
1 2 3 4
GND 12/24 COM OUT
_
AC/DC
NC
RX
STROMVERBINDER
L Phase 230 Vac (120 Vac) 50-60 Hz
N Nullleiter 230 Vac (120 Vac) 50-60 Hz
COM Vac Gemeinsamer Leiter der Ausgänge „CR" und „FLASH"
CR Zusätzliche Beleuchtung, 230 Vac (120 Vac) 100 W,
Ausgang Bedienung auch per Funk ON-OFF (4. Funkka-
nal dazu fC.y. = 2, tC.y. = 0 auswählen)
FLASH Blinkleuchte, 230 Vac (120 Vac) 40 W
WÄHLSCHALTER DIP SWITCH
Bei Einstellung auf „ON" sperrt er die Eingänge EDGE, PH2, PH1,
STOP. Dadurch entfällt die Notwendigkeit, die Eingänge auf der
Klemmenleiste zu überbrücken.
ACHTUNG - Bei Einstellung des Dip Switch auf ON
sind die angeschlossenen Sicherheitsvorrichtungen
ausgeschlossen.
MENU
UP DOWN
SBS
OUTPUT
24 Vdc
2 3 4
1 1 2
GND 12/24
GND 12/24 COM OUT
_
_
AC/DC
AC/DC
TX
RX
PH1
SHIELD
ANT
NC
