2 - PRÉSENTATION DU PRODUIT

2.1 - Description de la logique de commande

La logique de commande CT102 est le système de commande le plus
moderne et le plus efficace pour les moteurs Key Automation destinés
à l'ouverture et à la fermeture électrique de portails coulissants et de
portes basculantes.
Toute autre utilisation impropre de la logique de commande est inter-
20
L1
1
COM
L2
2
COND
21

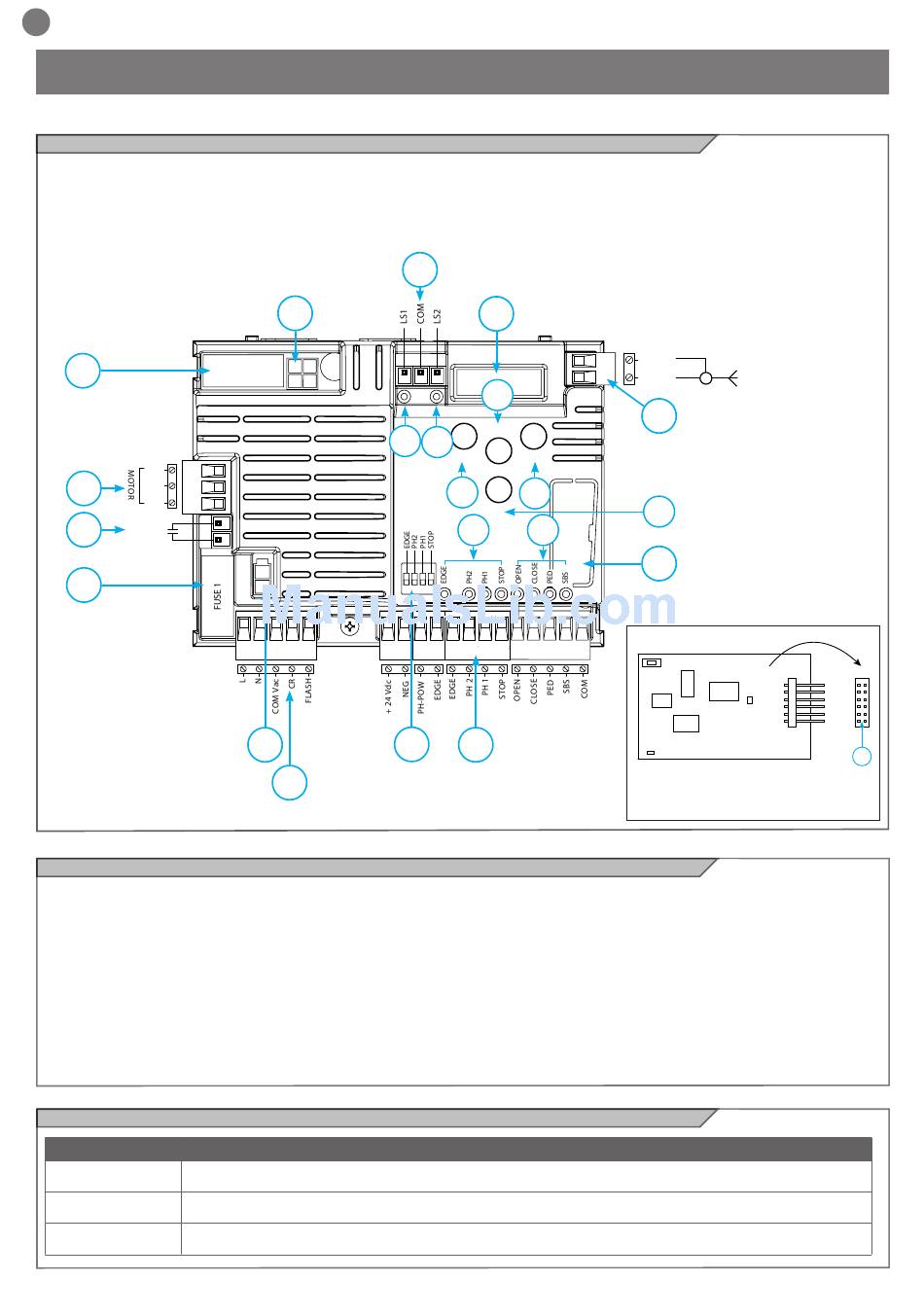

2.2 - Description des branchements

1- Branchements de l'alimentation du moteur
2- Connecteur du condensateur
3- Branchements des alimentations 230 Vca (120 Vca) , clignotants
et éclairage automatique
4- Branchement des alimentations 24 Vcc, commandes et dispositifs de
sécurité
5- DEL ROUGES de signal des dispositifs de sécurité EDGE-PH2-PH1-STOP
6- DEL VERTES de signal des commandes OPEN-CLOSE-PED-SBS
7- Connecteur de la carte radio embrochable RX4X (4 canaux)
8- Connecteur de l'antenne
9- LCD display
10- Connecteur du fin de course
2.3 - Modèles et caractéristiques techniques
CODE DESCRIPTION
900CT102B Logique de commande 230 V pour un moteur pour portail coulissant ou porte basculante
900CT102B120 Logique de commande 120 V pour un moteur pour portail coulissant ou porte basculante
900CT102I Logique de commande 230 V pour un moteur pour portail coulissant industriel SC202MHD. Utilisation intensive
28
19
FUSE 2
11
17
18
3
dite. La CT102 est équipée d'un écran qui permet d'effectuer facile-
ment les opérations de programmation et de surveiller constamment
l'état des entrées; de plus, la structure en menus simplifie les pa-
ramétrages des temps et des logiques de fonctionnement.
10
9
14
MENU
12
UP DOWN
13
15
SBS
5 6
4
11- LS1 DEL de signal du fin de course
12- LS2 DEL de signal du fin de course
13- Bouton UP +
14- Bouton MENU
15- Bouton DOWN -
16- Bouton SBS PAS À PAS
17- Commutateur DIP de dispositifs de sécurité
18- Primaire du transformateur
19- Secondaire du transformateur
20- F2- Fusible de protection des accessoires 500 mA rapide
(avec CT102I fusible 800mAT temporisé)
21- F1- Fusible de protection de la ligne 6,3 A rapide
SHIELD
ANT
8
16
7
RÉCEPTEUR RX4X
SORTIE 1 = PAS À PAS
SORTIE 2 = PIÉTON
SORTIE 3 = OUVERTURE
SORTIE 4 = LAMPES MARCHE/ARRÊT
J3
