2 - INFORMAÇÕES SOBRE O PRODUTO
2.1 - Descrição da unidade
A unidade CT102 é o mais moderno e eficiente sistema de controlo
para os motores Key Automation para a abertura e o fecho elétrico de
portões de correr e basculantes.
Qualquer outra utilização imprópria da da unidade é proibida.
20
L1
1
COM
L2
2
COND
21

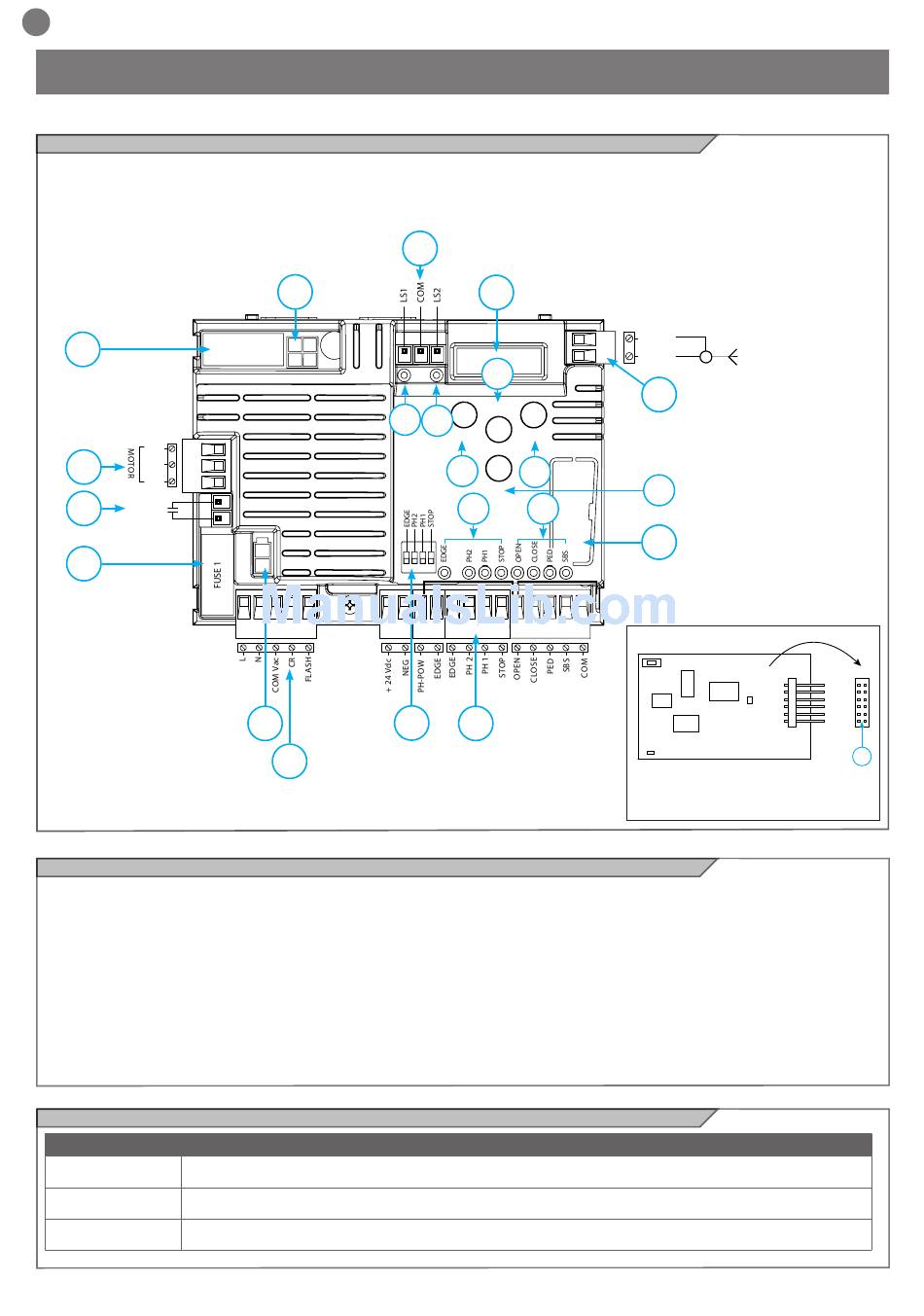

2.2 - Descrição das ligações
1- Ligações da alimentação do motor
2- Conector do condensador
3- Ligações das alimentações 230 Vac (120 Vac) luzes de sinalização
e luz de cortesia
4- Ligação das alimentações 24 Vdc comandos e seguranças
5- Leds VERMELHOS sinalização de segurança EDGE-PH2-PH1-STOP
6- Leds VERDES sinalização dos comandos OPEN-CLOSE-PED-SBS
7- Conector placa de comando por rádio de encaixe RX4X (4 canais)
8- Conector antena
9- Ecrã LCD
10- Conector do sensor de fim de curso
2.3 - Modelos e características técnicas
CÓDIGO DESCRIÇÃO
900CT102B Unidade 230Vac para um motor para portão de correr ou portão basculante
900CT102B120 Unidade 120Vac para um motor para portão de correr ou portão basculante
900CT102I Unidade 230Vac para um motor para portão de correr industrial SC202MHD. Uso intensivo
64
19
FUSE 2
11
17
18
3
A CT102 está equipada com um ecrã que permite programar facil-
mente e monitorizar constantemente o status das entradas; além
disso, a estrutura em menu permite configurar de forma simples os
tempos de trabalho e as lógicas de funcionamento.
10
9
14
MENU
12
UP DOWN
13
15
SBS
5
6
4
11- LS1 led de sinalização sensor de fim de curso
12- LS2 led de sinalização sensor de fim de curso
13- Tecla UP +
14- Tecla MENU
15- Tecla DOWN -
16- Tecla SBS PASSO A PASSO
17- Comutador DIP seguranças
18- Primário transformador
19- Secundário transformador
20- F2- Fusível de proteção dos acessórios 500 mA rápido
(com CT102I fusível 800mAT retardados)
21- F1- Fusível de proteção da linha 6,3 A rápido
SHIELD
ANT
8
16
7
RECETOR RX4X
SAÍDA 1 = PASSO A PASSO
SAÍDA 2 = PEÕES
SAÍDA 3 = ABRE
SAÍDA 4 = LUZES ON/OFF
J3
7
