Key Automation CT102 Instructions And Warnings For Installation And Use page 66

PT
4 - INSTALAÇÃO DO PRODUTO

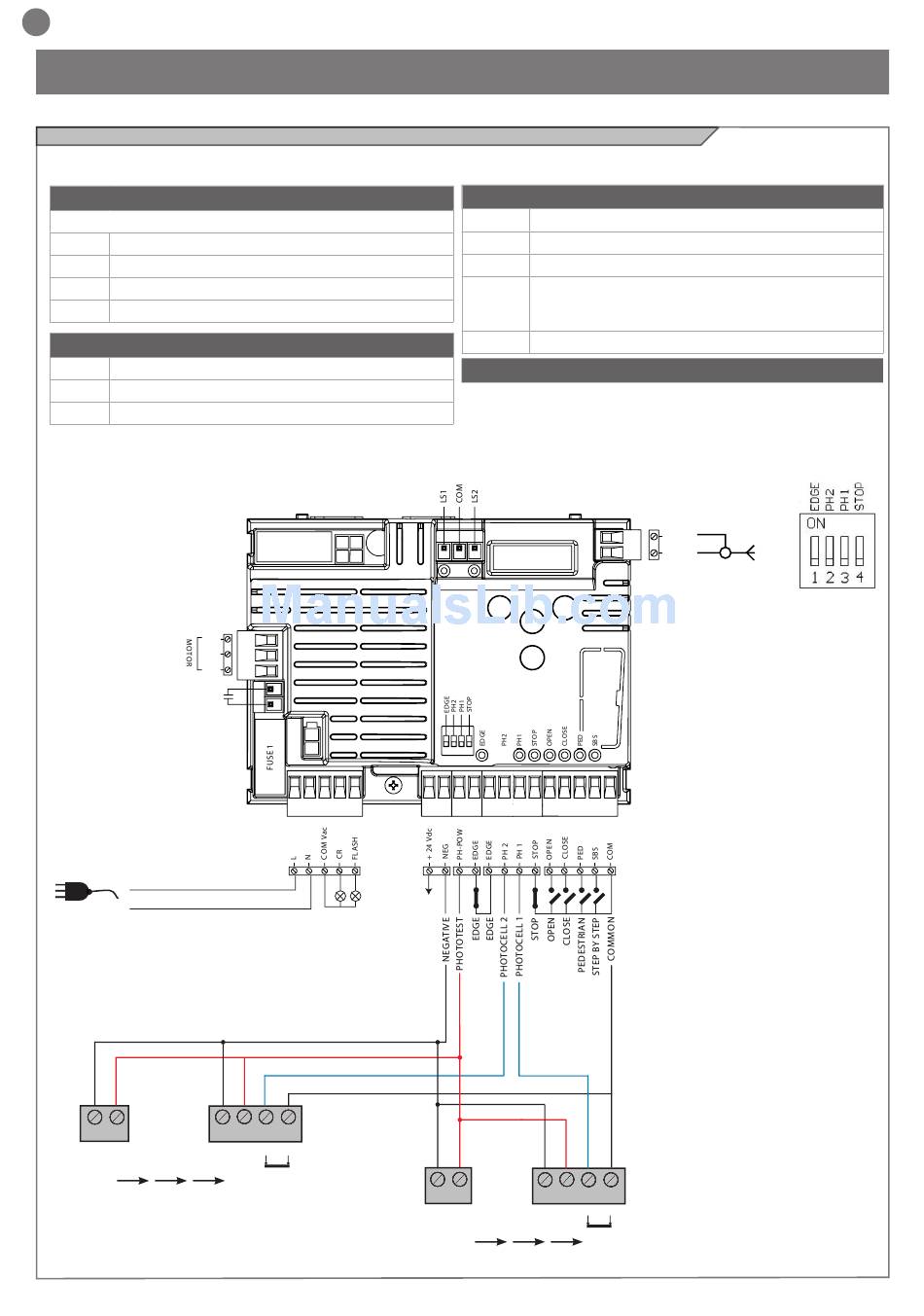

4.1 - Ligações elétricas
ATENÇÃO - Antes de fazer as ligações, verificar se a unidade não está ligada à alimentação elétrica.
CONECTOR DO MOTOR
Placa de bornes ligações alimentação
L1 Fase do motor
COM Comum do motor
L2 Fase do motor
COND Capacitor do motor
MOTOR LIMIT SWITCH CONEXÃO
LS1 Entrada do fim de curso 1
COM Comum fim de curso
LS2 Entrada do fim de curso 2
COND
L
N
1 2
GND 12/24
_
AC/DC
TX
PH2
66
FUSE 2
L1
COM
L2
1 2 3 4
COM OUT
GND 12/24
_
AC/DC
NC
RX
CONECTOR DAS ALIMENTAÇÕES
L Fase da alimentação 230 Vac (120 Vac) 50-60 Hz
N Neutro da alimentação 230 Vac (120 Vac) 50-60 Hz
COM Vac Comum das saídas "CR" e "FLASH"
CR Luz de cortesia, 230 Vac (120 Vac) 100 W, saída
controlável também via rádio ON-OFF (4° canal rádio
selecionando fC.y. = 2, tC.y. = 0)
FLASH Luz de sinalização, 230 Vac (120 Vac) 40 W
SELETOR COMUTADOR DIP
Se configurado "ON" desabilida as entradas EDGE, PH2, PH1,
STOP. Elimina a necessidade de ligar diretamente as entradas na
placa de bornes.
ATENÇÃO - com comutador DIP em ON as
seguranças ligadas ficam desativadas
MENU
UP DOWN
SBS
OUTPUT
24 Vdc
1 2 1 2 3 4
GND 12/24
GND 12/24 COM OUT
_
_
AC/DC
AC/DC
TX
RX
PH1
SHIELD
ANT
NC
