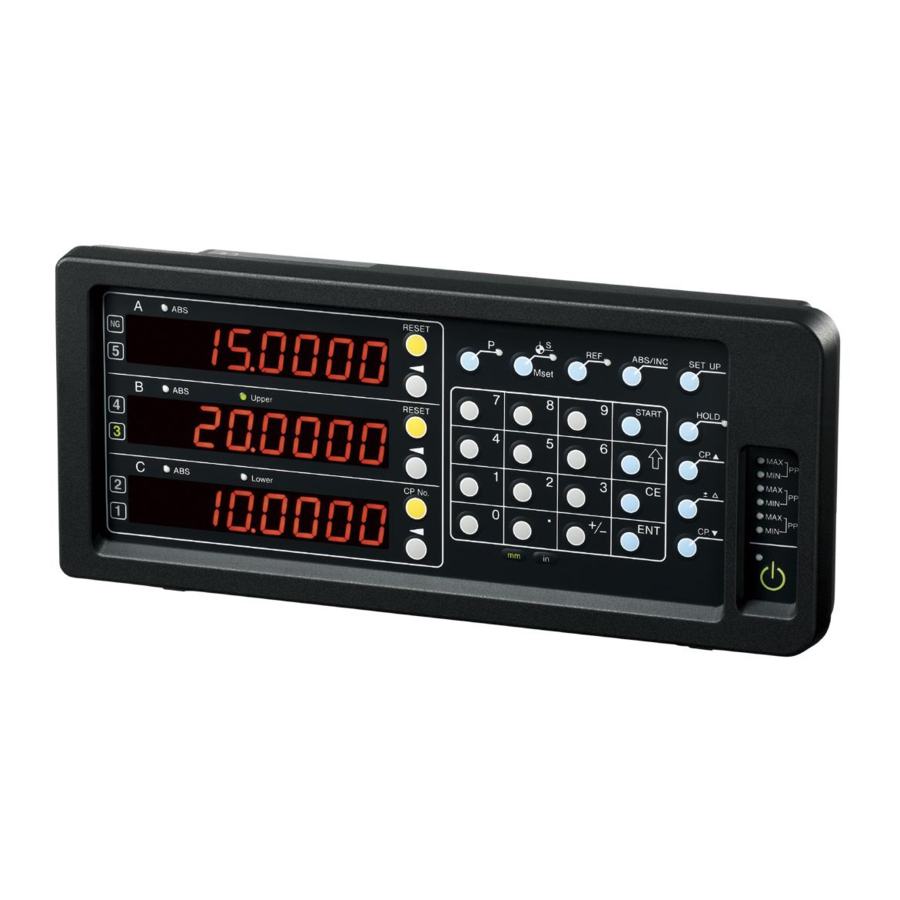

表示ユニット / Counter Unit
LY71
お買い上げいただき、ありがとうございます。
ご使用の前に、この取扱説明書を必ずお読みください。
ご使用に際しては、この取扱説明書どおりお使いください。
お読みになった後は、後日お役に立つこともございますので、必ず保管してください。
Read all the instructions in the manual carefully before use and strictly follow them.
Keep the manual for future references.
取扱説明書 (設置マニュアル) /
Instruction Manual (Installation Manual)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LY71 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Magnescale LY71

  • Page 1 表示ユニット / Counter Unit LY71 お買い上げいただき、ありがとうございます。 ご使用の前に、この取扱説明書を必ずお読みください。 ご使用に際しては、この取扱説明書どおりお使いください。 お読みになった後は、後日お役に立つこともございますので、必ず保管してください。 Read all the instructions in the manual carefully before use and strictly follow them. Keep the manual for future references. 取扱説明書 (設置マニュアル) / Instruction Manual (Installation Manual)
  • Page 2 EST CONFORME À LA NORME NMB-003 DU CANADA. [For the customers in Australia] Australian EMC Notice This product complies with the following Australian EMC standards. AS/NZS 4252.1 /94 EMC Generic Immunity Part1 AS/NZS 2064 /92 Emission Standard for ISM Equipment LY71...
  • Page 3 安全のために 当社の製品は安全に充分配慮して設計されています。しかし、操作や設置時にまちがった取 扱いをすると、火災や感電などにより死亡や大ケガなど人身事故につながることがあり、危 険です。また、機械の性能を落としてしまうこともあります。 これらの事故を未然に防ぐために、安全のための注意事項は必ず守ってください。操作や設置、 保守、点検、修理などを行なう前に、この 「安全のために」 を必ずお読みください。 警告表示の意味 このマニュアルでは、次のような表示をしています。表示内容をよく理解してから本文をお 読みください。 警告 この表示の注意事項を守らないと、火災や感電などにより死亡や大ケガなど人身事故につな がることがあります。 注意 この表示の注意事項を守らないと、感電やその他事故によりケガをしたり周辺の物品に損害 を与えることがあります。 注意を促す記号 注意 火災注意 感電注意 行為を禁止する記号 分解禁止 行為を指示する記号 プラグの取外し LY71...
  • Page 4 ださい。 アースを接地する 電源コードは安全アースを含んでいますので、必ずアースが 接地されるようにつないでください。アースをつながないと 火災や感電の原因となる恐れがあります。 可燃性ガスの雰囲気中で使用しない 守らないと 本装置は防爆構造になっておりませんので、可燃性ガスの雰 火災の原因となる 囲気中でのご使用はおやめください。 恐れがあります。 守らないと 濡れた手でプラグに触れない 感電の原因となる 濡れた手で差込みプラグに触れないでください。 恐れがあります。 守らないと 分解しない 火傷やケガの恐れ 本体カバーを開けて本装置を分解、改造しないでください。 があります。 注意 不使用時はコンセントに入れたままにしない 長期間本装置をご使用にならないときは、安全のため必ず差 込プラグをコンセントから抜いてください。 電源を入れたままコネクタの抜き差しはしない 電源および信号用コネクタの抜き差しは、破損や誤動作を防 守らないと ぐため必ず電源を切ってから行ってください。 感電の原因となる 可動部 / 衝撃のある場所で使用しない 恐れがあります。 本装置は耐震構造になっていませんので、可動部や衝撃のあ る場所でのご使用はおやめください。 コードの転用はしない 本製品に同梱されている電源コードセットは、他の製品へ転 用をしないでください。 LY71...
  • Page 5 一般的な注意事項 以下は当社製品を正しくお使いいただくための一般的注意事項です。個々の詳細な取扱上の注意は、本 説明書に記述された諸事項および注意をうながしている説明事項に従ってください。 • 始業または操作時には、当社製品の機能および性能が正常に作動していることを確認してからご使用 ください。 • 当社製品が万一故障した場合、各種の損害を防止するための充分な保全対策を施してご使用くださ い。 • 仕様に示された規格以外での使用または改造を施された製品については、機能および性能の保証はで きませんのでご留意ください。 • 当社製品を他の機器と組合わせてご使用になる場合は、使用条件、環境などにより、その機能および 性能が満足されない場合がありますので、充分ご検討の上ご使用ください。 LY71...
  • Page 6 LY71...
  • Page 7: Table Of Contents

    リアパネル ....................2-5 3. 設置・接続 ............... 3-1 3-1. 設置 ......................3-1 3-2. 接続 ......................3-2 4. 設定 .................. 4-1 4-1. 使用可能状態にする (LY71を初めて使用するとき) ......4-1 4-2. 基本設定をする / 変更する ..............4-3 4-2-1. マスター合わせ ................. 4-5 4-2-2. 入力軸 ..................4-5 4-2-3. 仕向地 ..................4-5 4-2-4.
  • Page 8 LY71...
  • Page 9 1. ご使用になる前に 本取扱説明書は、日本国内で使用するときの説明書です。 1-1. 梱包内容 構成品 数量 q LY71 w 外部I / O用コネクタ e 表示ユニット固定ボルト (M4 × 16) 2本 r 拡張ユニット取外し用取っ手 t 取扱説明書 (設置マニュアル) 取扱説明書 (操作マニュアル) BCDユニット 取扱説明書 コンパレータユニット 取扱説明書 LY71...
  • Page 10: ご使用になる前に

    (現在値、最大値、最小値、P-P値) 部品選別等に便利なコンパレータ機能 (別売) 別売のコンパレータユニットLZ71-KRを使用すれば、コンパレータの設定値と現在値を比較し て、大小判別し、結果を出力信号で知らせます。(コンパレータユニットはリレーとオープンコ レクタの2種類の出力をもっています。) この信号を利用して、部品の選別や研削盤の位置決めができます。 また、コンパレータの設定値は、1∼4点を1組として最大16組まで持つことができます。 各種の切替はキー操作または外部接点入力を使用して行なえます。 最小表示量切替え 最小表示量を以下のように切替えができます。 直線 : 0.1 µm∼10 µm 角度 : 1秒∼10分 (接続測長ユニットに合わせて、正しく設定してご使用ください。) データ保存 表示およびプリセットのデータを自動的に保存します。 電源を切った後でも、あるいは電源が一時的に切れた後でも、データを簡単に再現することがで きます。(使用の有無を選択可能) プリセット プリセットの値を各軸3個まで持つことができます。 複数のプリセット値を設定する際は便利です。 測長ユニット原点検出 原点付測長ユニットと組合せると、いつでも測長ユニット原点 (定点) の検出が可能です。 計測作業の絶対原点として使用できます。 スケーリング 実際の移動距離に対し、設定範囲内の任意の倍率で縮小、または拡大のカウントをさせることが できます。金型製作時の樹脂などの収縮を補正し、製品寸法を金型寸法に変換することができま す。 ちらつき防止 高分解能の測長ユニットを接続している場合や測長ユニットが装着されている機械の振動が大き い場合など、表示のちらつきが気になるときにちらつきを減少させることができます。 LY71...
  • Page 11: システム構成

    1. ご使用になる前に 1-3. システム構成 LY71 LZ71-B (別売) BCD出力 ACアダプタ (別売) LZ71-KR (別売) コンパレ−タ機能 LY71...
  • Page 12 LY71...
  • Page 13: 各部の名称と働き

    ABS表示時 : INC表示に切替え 軸選択キー カウンタ表示A / B / Cに対する操作を行なうときに使用 Pキー 数値設定操作 (プリセット) を行なうときに使用 (選択時、ランプ 点灯) (基準点値 / 基準点の設定をするときに使用 (選択時、ランプ点灯) マスター値設定) キー マスター合わせ機能使用時はマスター値の設定に使用 REFキー 測長ユニットの原点検出を行なうときに使用 (選択時、ランプ点灯) マスター合わせ機能使用時はマスター値の再現に使用 ABS/INCキー ABSモード / INCモードの切替え SETUPキー 各種設定を行なうときに使用 HOLDキー ホールド機能 (ラッチ / ポーズ) を使用する場合に使用 (機能選択時、ランプ点灯) LY71...
  • Page 14 (スタンバイ) キー 電源ON / OFF 左上のランプ 点灯 : 電源OFF時 点滅 : 起動時 消灯 : 電源ON時 テンキー 数値入力 機能キー 各種操作を行なう場合に使用 STARTキー ピーク値の再計算を開始するときに使用 キー 設定時の項目送り CEキー  数値入力や各種機能キー操作をキャンセル ENTキー 設定の決定 ピーク値ランプ MAX点灯 : 最大値表示時 MIN点灯 : 最小値表示時 MAX / MIN点灯 : P-P値表示時 LY71...
  • Page 15: コンパレータ使用時

    数値設定操作 (プリセット) を行なうときに使用 (選択時、ランプ 点灯) (基準点値 / 基準点の設定をするときに使用 (選択時、ランプ点灯) マスター値設定) キー マスター合わせ機能使用時はマスター値の設定に使用 REFキー 測長ユニットの原点検出を行なうときに使用 (選択時、ランプ点灯) マスター合わせ機能使用時はマスター値の再現に使用 ABS/INCキー ABS表示 / INC表示の切替え SETUPキー 各種設定を行なうときに使用 HOLDキー ホールド機能 (ラッチ / ポーズ) を使用する場合に使用 (機能選択 時、ランプ点灯) キー コンパレータ設定値の切替え (さらに上位のコンパレータ設定が ある場合に使用) ± キー コンパレータ設定値オフセット入力 キー コンパレータ設定値の切替え (さらに下位のコンパレータ設定が ある場合に使用) LY71...
  • Page 16 (スタンバイ) キー 電源ON / OFF 左上のランプ 点灯 : 電源OFF時  点滅 : 起動時  消灯 : 電源ON時 テンキー 数値入力 機能キー 各種操作を行なう場合に使用 STARTキー ピーク値の再計算を開始するときに使用 各設定項目では機能拡張に使用 キー 設定時の項目送り CEキー 数値入力や各種機能キー操作をキャンセル ENTキー 設定の決定 ピーク値ランプ MAX点灯 : 最大値表示時 MIN点灯 : 最小値表示時 MAX / MIN点灯 : P-P値表示時 LY71...
  • Page 17: リアパネル

    2. 各部の名称と働き 2. 各部の名称と働き 2-2. リアパネル 番号 名称 機能 測長ユニット入力1、2 1、2軸目の測長ユニット入力 拡張ユニット用スロット 拡張ユニット (LZ71-KR / LZ71-B) を差し込みます。 DC入力端子 DC電源の入力端子 注意 必ず、別売の専用ACアダプタをご使用ください。指定以外の アダプタをご使用になると、故障や誤動作の原因となることが あります。 ACアダプタケーブルクランプ ACアダプタのケーブル固定 アース端子 注意 表示ユニット設置時には、付属のアース線を使用して、必ず、 この端子と設置する機械本体に接続してください。 入出力端子台 各種入出力信号 LY71...
  • Page 18 LY71...
  • Page 19: 設置・接続

    3-1. 設置 設置場所の条件 0∼40 °C • 周囲温度 : • 屋内 (直射日光を避ける) • 切削油、機械油、切削屑等がかかりにくい場所 • 配電盤、溶接機、モータなどから50 cm以上離れた場所 注意 • 本体を完全に覆うようなビニールカバーをかけたり、密閉型ケースへ入れたりしないでくださ い。 • 電源ラインが瞬時に遮断した場合、または、使用電圧範囲を超える一時的な低下が発生した場 合、アラームを発生する場合と、誤動作を起こす場合があります。このような場合は、一旦AC アダプタの電源を抜いたあと数秒後に再度電源を投入し、最初から操作をやり直してくださ い。 機械油 切削油 切削油、機械油、切削屑等 設置場所を考慮 → がかかりにくい場所に設置 してください。 してください。 配電盤など (50 cm以上離す) 切削屑 溶接機 モータ LY71...
  • Page 20: 接続

    • 各接続ケーブルは断線事故を防ぐため、固定するなどの処置をしてください。 • 測長ユニットコネクタの着脱や測長ユニット交換時には、必ず表示ユニットのACアダプタの AC電源を切ってから行なってください。表示ユニット側のDC出力コネクタの抜き挿しはしな いでください。 • 各接続ケーブルは動力線と同一ダクトに通さないでください。 • 表示ユニットを固定する場合は、設置されたカウンタ台に固定してください。 表示ユニット固定用ボルト (付属品) : M4 × 16 (2本) 測長ユニットを固定します。 測長ユニットコネクタを表示ユニット背面の測長ユニット入力に接続します。 ACアダプタを設置します。 注意 このとき電源は供給しないでください。 表示ユニット背面のケーブルクランプを外します。 DC出力コネクタをDC入力端子に接続します。 DC出力コネクタのケーブルを、手順5で外したケーブルクランプを取付けて固定します。 注意 コネクタに無理な力がかからないように固定してください。 アース線を接続します。 ACアダプタに電源を供給します。 <工場出荷後初めて電源を入れたとき> 初めて電源を入れたときは、使用する前に基本設定が必要となります。引き続き「4. 設定」 に進んでください。 <すでに基本設定が終了している場合> 接続されている表示 (1∼3) に が表示されます。 電源供給後、使用するためには「基本設定」(4-2章) を行なってください。 LY71...
  • Page 21 「∗ 入出力コネクタの配線に ついて」参照 1軸目 しっかりねじ止め してください。 測長ユニット入力 DC出力コネクタ コネクタ抜け防止のため、 ケーブルをクランプしてくだ さい。 アース線 コネクタには力がかからない (付属品) ように図のように余裕をもた せてください。 表示ユニット固定用ボルト M4 × 16 2本 (付属品) 注意 機械本体と同電位になるように、 付属のアース線で接続してくださ い。 ACアダプタ (別売) 100∼240 VAC±10% 50/60 Hz ※電源は電灯ラインからとってください。 ∗ 入出力コネクタの配線について 付属品 この端子台に使用できる電線サイズはAWG26-20です。 電線の外皮を8 mmむいて、マイナスの時計ドライバー等で端子の穴の上のAを押しながら、電線を奥まで差し込 み、ドライバーをはなします。 LY71...
  • Page 22 LY71...
  • Page 23: 設定

    4. 設定 LY71は、「基本設定」を行なった後に使用可能になります。 LY71の基本的な動作を決める設定ですので、カウンタを表示したあと、必ず基本設定を行なって ください。 設定操作の流れは「9-1. 設定フローチャート」を参照してください。   4-1. 使用可能状態にする (LY71を初めて使用するとき) 「4-2. 基本設定をする / 変更する」で設定方法がわからない場合は、この「使用可能状態にす る」を行なってください。基本的な動作を確認することができます。 電源を投入すると → → の順に表示されます。 キーを押します。 ..→ の順に表示されます。 キーを押します。 ..→ の順に表示されます。 キーを押します。 ..ABSランプが点滅し、設定変更可能状態になります。 操作手順について (設定の開始) 各設定項目が表示されているときに キーを押すと、ABSランプの点滅が開始して、設定項目 の内容を変更できる状態になります。 キーを2回押します。 ..→ →...
  • Page 24 分) → 00.00.10 (角度10秒) → 00.00.01 (角度1秒) → 100u → 50u → 25u → 20u→ 10u → 5u → 2u → 1u → 0.5u ..(繰返し) 参考 キーを押すと、選択できる内容が増えます。もう一度押すともとに戻ります。 キーを押します。 ..設定が確定されます。ABSランプが消灯します。 操作手順について (機能拡張) 設定内容が拡張できる項目では、 キーを押すと、項目内容の種類が増えます。 キーを押します。 ..が表示されます。ABSランプが点滅します。 キーを押します。 ..が表示されます。 キーを押します。 ..が表示されます。ABSランプが消灯します。 これで基本設定が完了しました。 このあと、操作マニュアル「1. 基本的な動作」で基本的な使い方を確認してください。基本的な 使い方の確認後、「4-2. 基本設定をする / 変更する」に進んでください。 LY71...
  • Page 25: 基本設定をする / 変更する

    基本設定に入るために 表示のときに キーを3秒以上押します。 基本設定 基本設定には表 (P4-4) のような項目があります。各項目の設定を行ないます。 操作キー 設定項目の選択 : キー • 1回押すとABSランプが点滅して、設定内容を変更可能な状態 設定内容の変更 になります。 • 変更可能な状態で押すと、設定内容が変化します。 設定内容の確定 / : キー • ABSランプ点滅時に押すと設定内容が確定します。 項目終了 • 設定内容が確定しているときに押すと、その設定項目が終了 し、次の設定項目に進みます。 項目送り キー • 設定項目を送ります。 • 設定途中で押すと、変更内容がキャンセルされ、次の設定項 目に進みます。 設定内容拡張 キー • 設定内容が拡張できる場合、ABSランプ点滅時に押すと設定 内容が拡張します。もう1回押すと元に戻ります。 LY71...
  • Page 26 : 回転スケール 10分 測長ユニット入力1、2、3の入力 <以下拡張選択内容> に対する表示は、「表示データ軸 : 直線スケール 0.05 µm と電源ON時の表示データの設 : 直線スケール 2 µm 定」(「4-3. 詳細設定をする」)に : 直線スケール 20 µm 関係なく固定です。 : 直線スケール 25 µm 拡張選択内容は キーを押 : 直線スケール 50 µm すと選択可能になります。 : 直線スケール 100 µm : 回転スケール 1度 LY71...
  • Page 27: マスター合わせ

    オールクリア (出荷時設定) について が表示されている状態で キーを押すと、 と表示されます。 キーを押すと設定内容がすべてクリアされ、出荷時設定に戻ります。 キーを押すとキャンセルされて元の表示に戻ります。 注意 オールクリアすると、詳細設定の項目も出荷時設定に戻ります。必要な内容は書き留めてから操 作してください。クリアされた内容は復帰できません。 キーを押します。 ..と表示されます。 キーを押します。 ..設定が確定されます。 注意 基本設定を行なうと、詳細設定項目が出荷時設定に戻ります。 4-2-1. マスター合わせ ゲージタイプの測長ユニットを使用する場合、始業時にマスター合わせという作業を行なう場合 があります。原点付のゲージタイプの測長ユニットを使って、本表示ユニットのマスター合わせ 機能を使用すれば、マスター合わせの作業を簡略化することができます。 4-2-2. 入力軸 測長ユニットを1軸のみ使用するか、2軸使用するかを決めます。2軸使用する場合、加算を行な うかも決めます。 コンパレータ使用時は、1軸のみ加算の選択となり、1、2軸独立は使用できません。 4-2-3. 仕向地 日本国内で使用する場合、必ずJPNを選択してください。他は使用できません。 4-2-4. 測長ユニット分解能 接続する測長ユニットの分解能を設定します。 カウンタ表示Aに1軸目入力、カウンタ表示Bに2軸目入力が表示されます。基本的な分解能の中 に接続する測長ユニットの分解能がない場合、 キーを押して、分解能の種類を拡張してくだ さい。 LY71...
  • Page 28: 詳細設定をする

    (出荷時設定) 電源ON後 表示 (電源瞬断検知する) 表示分解能 キーで極性選択) (選択された極性に対応) 0.1 µm および極性 0.5 µm 1 µm 5 µm 10 µm 角度1秒 角度10秒 角度1分 角度10分 <以下拡張選択内容> 0.05 µm 2 µm 20 µm 25 µm 50 µm 100 µm 角度1度 ∗ 初期値は基本設定の測長ユニット分解 能と同じになります。 LY71...
  • Page 29 汎用入力 (出荷時設定) ホールド入力 リスタート入力 表示データ切替 原点ロード入力 汎用出力 (出荷時設定) アラームと表示モード出力 アラームと原点通過信号出力 アラームと原点アラーム出力 アラームとゼロ点通過信号出力 表示データと原点通過信号出力 表示データと原点アラーム出力 表示データとゼロ点通過信号出力 原点通過信号と原点アラーム出力 原点通過信号とゼロ点通過信号出力 原点アラームとゼロ点通過信号出力 キーロック (出荷時設定) キーロックをしない キーロックする 現在値保存 (出荷時設定) 現在値を保存しない 現在値を保存する ちらつき防止 (出荷時設定) ちらつき防止をしない 弱 強 スリープ (出荷時設定) スリープにしない 1分後 5分後 10分後 30分後 60分後 LY71...
  • Page 30: 電源On時表示

    カウンタ表示B : 1軸目入力の最大値 カウンタ表示C : 1軸目入力の最小値 ここで設定した内容が、電源投入時の表示データとなります。 設定方法 設定するカウンタ表示 (A / B / C) の キーを押して、表示させる軸を選択します。 (1軸目) → (2軸目) → (加算軸) キーを押します。 キーを押して電源投入時に表示させるデータを選択します。 (現在値) → (最大値) → (最小値) → (最大値-最小値) キーを押します。 動作中の表示データ切替えについて (操作マニュアル「1-6. 表示するデータを切替える」参照) • 同一の軸の入力データであれば、動作中の表示データの切替えが可能です。ただし、表示させ る軸の切替えは表示中に行なうことはできません。表示軸の切替えが必要な場合はこの詳細設 定で変更してください。 • 電源再投入時は、詳細設定で設定した表示データが表示されます。 LY71...
  • Page 31: スケーリング

    ける装置のたわみによる寸法誤差がでます。操作マニュアルの「2-18-2. リニア補正」に従って補 正量を測定し、その値を設定すれば、たわみ分を補正することができます。 4-3-6. ホールド機能 ホールド機能には、ラッチ機能とポーズ機能があります。 ラッチ : 測長ユニットが移動中でも、表示を保持することができます。計測中に移動を停 止することなく、ある地点の寸法を読みとる場合に使用します。 ポーズ : 測長ユニットが移動中でも、ピーク値演算の更新を保持することができます。ポーズ中 に移動したデータは、ピーク値演算には反映されません。 4-3-7. 汎用入力 キー操作の代わりに、外部接点入力で操作を行なうことができます。 可能な操作 • ホールド • リスタート • 表示データの切替え • 原点による基準点やマスター値の再現 IN-A カウンタ表示A ホールド、リスタート、表示データの切替え、 IN-B カウンタ表示B 原点による基準点やマスター値の再現 IN-C カウンタ表示C ホールド、リスタート、表示データの切替え ホールド 1回目の入力で機能ON、2回目の入力で機能OFF 使用するために 以下の回路を確認後、必要な結線、信号入力をしてください。 LY71...
  • Page 32 入力信号 入力信号 6番ピン スイ ッ チ 4.7 µF/50 V 回路 9番ピン 接続回路例 入力回路の遅延時間について 入力信号を入れた場合、その信号が内部処理に伝わるまでには、入力回路の遅延時間がありま す。この遅延時間は、入力回路を動作させる電圧によって、大きく異なりますのでご注意くださ い。 (例) +24 Vで動作させた場合 : 信号が内部に伝わるまで約350 µsの遅延時間 内部に信号が伝わってから実際に動作するまでの処理時間は動作条件によって異なります。拡張 ユニットを使用していない場合、最短で5 ms程度かかります。拡張ユニットを接続している場合 には、時間は長くなります。 「汎用入力、外部リセット、外部プリセット値呼び出し (プリセットリコール) の入力回路」の 回路上q部分を接続しなければ遅延時間は大幅に短くなります。ただし、ノイズ等により誤動作 しやすくなります。q部分を接続しないで使用する場合は充分にノイズ対策を行なってくださ い。 参考 qを接続しない場合  約3 µsの遅延時間 +24 V使用時 4-10 LY71...
  • Page 33 外部リセットA (Ex. RESET A) 外部リセットB (Ex. RESET B) 外部プリセットリコールA Ex. RCL A 外部プリセットリコールB Ex. RCL B 汎用入力A Ex. IN A 汎用入力B Ex. IN B 汎用入力C Ex. IN C COM 0 V 4-11 LY71...
  • Page 34: 汎用出力

    A2 = 0-P ∗ B1、B2も同様です。 使用するために 以下の回路を確認後、必要な結線をしてください。 出力回路について • 出力回路 出力信号はすべてフォトカプラ出力 (12 V – 24 V 最大15 mA) です。 出力信号 1∼4番ピン 内部回路へ 5番ピン 汎用出力を原点出力にした場合、原点通過時の出力信号が“H”になる時間は200 msです。 OUT A1 端子配列 OUT A2 w e r t OUT B1 OUT B2 4-12 LY71...
  • Page 35: キーロック

    4. 設定 4-3-9. キーロック 表示ユニット設置後、誤って設定内容を変更したり、誤操作したりすることを防止できます。例 えば、表示ユニットの設置者と使用者が異なる場合、使用者が誤ってキーに触れても、ロックさ れているため安心です。 設定後は、 (スタンバイ) キーと キー以外は受付けなくなります。 キーロックの解除 ∗ 一度キーロックをかけると、解除するためにはパスワード入力が必要です。 キーを押します。 ..パスワード入力になります。 テンキーの1、7、9、3を順番に押します。 ..詳細設定の操作が可能になります。 詳細設定でキーロックをOFFに設定します。 4-3-10. 現在値保存 電源を再投入したときに、前回の値を表示するかしないかを設定します。 注意 マスター合わせ機能を使用する場合は、原点を通過させないと値が表示されませんので、ONに しても機能しません。 4-3-11. ちらつき防止 最小桁の数字がちらついて安定しない場合、ちらつきを抑制できます。 4-3-12. スリープ 通電中に、一定時間の間、測長ユニットの移動やキー操作がないと、表示を消灯します。測長ユ ニットの移動やキー操作で表示は復帰します。このときのキー操作は、復帰用のキー操作となり ますので、キーの機能は働きません。キーロックをかけていても復帰します。 4-13 LY71...
  • Page 36 4-14 LY71...
  • Page 37: 仕様

    フェニックス・コンタクト (株) 製端子台 9ピン (外部リセット、外部プ リセット値呼び出し (プリセットリコール) 含む) 入力1∼3の機能を選択可能 入力1 : (A軸目用) ホールド機能 (ラッチ、ポーズ)、リスタート、 表示モード切替、外部原点ロード 入力2 : (B軸目用) ホールド機能 (ラッチ、ポーズ)、リスタート、 表示モード切替、外部原点ロード 入力3 : (全軸用) ホールド機能 (ラッチ、ポーズ)、リスタート、 表示モード切替  汎用出力 出力コネクタ フェニックスコンタクト製端子台 5ピン 出力1∼4の機能を選択可能 出力1、2 : (A軸目用) アラーム、表示モード、原点通過信号、 原点アラーム、ゼロ点通過 出力3、4 : (B軸目用) アラーム、表示モード、原点通過信号、 原点アラーム、ゼロ点通過 LY71...
  • Page 38 表示、カウント表示の選択が可能 ちらつき防止 最小桁の表示が安定しない場合、平均化して表示 拡張ユニット BCD、コンパレータ 省電力 一定時間操作されない場合、表示を消します。(時間は設定可能) 電源 DC 12 V 定格0.75 A 最大1 A AC 100 V - 240 V ±10 % (別売ACアダプタ使用時) 消費電力 最大32 VA (AC電源に接続した場合) 0∼40 °C (結露なきこと) 動作温度範囲 –20∼60 °C (結露なきこと) 保存温度範囲 質量 約1.5 kg LY71...
  • Page 39: 外形寸法図

    6. 外形寸法図 製品は一部改良のため予告なく外観、仕様を変更することがあります。 2-M4 MAX深さ18 4-M5 MAX深さ7 13.5 176.5 188.5 198.5 231.5 単位 : mm LY71...
  • Page 40 LY71...
  • Page 41: アラーム表示

    表示 症状 原因 / 対処 測長ユニット未接続 測長ユニットが接続されていません。 電源をOFFにし、測長ユニットを接続してから電源を 再投入してください。このとき、表示値はゼロクリア されます。 速度オーバー 測長ユニット側で最高応答速度を超えました。 リセット操作を行なってください。 (機械に大きな衝撃が加わったときも同様の症状とな る場合があります。) オーバーフロー 表示がオーバーフローしたとき、最上位桁にFがつき ます。 Fがつかない範囲内でご使用ください。 電源異常 計測中に電源が瞬間的に切れました。 (点灯) リセット操作を行なってください。 保存データエラー ノイズなどにより、保存データの内容が変わっている (点滅) ことが想定されます。 基本設定から設定しなおしてください。 頻繁に表示される場合は、メモリが壊れている可能性 があります。購入元へご連絡ください。 : エラーコード (1∼9、A∼F) 原点検出エラー 原点無し測長ユニットが接続されているか、原点付測 長ユニットの原点信号線が断線している際に表示され ます。 原点付測長ユニットを接続してください。それでもな おらない場合は、購入元へご連絡ください。 LY71...
  • Page 42 LY71...
  • Page 43: 故障とお考えになる前に

    • 機械系の問題はありませんか。 精度が出ない (機械調整の後や、たわみ、あそびが大きいなど) • 局部的に温度差を生じていませんか。 (測長ユニット、機械、 ワーク) • 原点検出位置が正しいか確認してください。 原点検出ができない • 原点検出方向が正しいか確認してください。 以上の原因がわかるときは適切な処置をしてください。 故障と思われる場合は測長ユニットがオーバーランしてないかなども調べていただき、ソフト ウェアのバージョンをご確認の上、ご連絡ください。 ソフトウェアのバージョン確認方法 • 電源 ON → → キーを押します → バージョンが表示されます ** ** ** ** :バージョン) • 任意のキーを押します。 表示に戻ります。 ■ お手入れ 表示部、外筐の汚れは ひどい汚れのとき うすめたもの 綿布でからぶき LY71...
  • Page 44 LY71...
  • Page 45: 補足

    9. 補足 9-1. 設定フローチャート 基本設定 はじめての電源投入 (3秒) (1秒) (1秒) 設定内容表示 で選択 [項目送り] [確定] [項目送り] [項目送り] (1秒) 設定内容表示 で選択 設定内容表示 で選択 (1秒) (1秒) 設定内容表示 で選択 で拡張 ABSランプが点滅 ABSランプが消灯 設定 設定決定 キャンセル 基本設定完了 LY71...
  • Page 46 9. 補足 詳細設定 カウント表示 設定内容表示 で選択 [項目送り] [確定] [項目送り] [項目送り] (1秒) 設定内容表示 で選択 で拡張 設定内容表示 で選択 で選択 (1秒) [確定] 設定内容表示 で選択 (1秒) テンキーで数値入力 設定内容表示 で選択 (1秒) テンキーで数値入力 設定内容表示 で選択 (1秒) 設定内容表示 で選択 (1秒) (続く) LY71...
  • Page 47 9. 補足 (続き) 設定内容表示 で選択 (1秒) 設定内容表示 で選択 (1秒) 設定内容表示 で選択 (1秒) 設定内容表示 で選択 (1秒) 設定内容表示 で選択 にもどる (1秒) にもどる カウント表示 使用開始 LY71...
  • Page 48: キー操作

    Error表示軸 操作不可 基準点 マスター合わせ機能未使用時 電源ON時 バージョン表示 キー カウント表示時 基準点ランプ点灯。基準点操作可能な状態になる (= 基準点モード) 軸選択キー、テンキー、 基準点モード中で有効 プリセットランプ点灯時、REFランプ点灯時は不可 ENTキー操作 カウント表示時 カウント表示軸 各軸の値を保存・編集可能 Error表示軸 操作不可 基準点 マスター合わせ機能使用時 電源ON時 バージョン表示 キー カウント表示時 基準点ランプ点灯。マスター設定操作可能な状態に なる (= マスター設定モード) 軸選択キー、テンキー、ENTキー  マスター設定モード中で有効 プリセットランプ点灯時、REFランプ点灯時は不可 操作 カウント表示時 カウント表示軸 各軸の値を保存・編集可能 Error表示軸 操作不可 LY71...
  • Page 49 後、自動で基準点設定モードへ→基準点設定でマス ター値保存 Error表示軸 操作不可 ホールド ホールド機能 ○ ラッチ、ポーズから選択 キー ラッチ: ラッチしている間 表示ホールド(表示のホールド) ポーズ: ポーズしている間 ピーク演算中断 (ピーク演算のホールド) CEキー 各入力操作の途中でのキャンセル CP.▲キー 電源ON時 操作不可 カウント表示時 コンパレータ コンパレータ設定値の表示切替 CP.▼キー 使用時 コンパレータ 操作不可 未使用時 ±△キー 電源ON時 操作不可 カウント表示時 コンパレータ コンパレータ値入力時、差分値入力 使用時 コンパレータ 操作不可 未使用時 LY71...
  • Page 50 LY71...
  • Page 51: Safety Precautions

    Safety Precautions Magnescale Co., Ltd. products are designed in full consideration of safety. However, improper handling during operation or installation is dangerous and may lead to fire, electric shock or other accidents resulting in serious injury or death. In addition, these actions may also worsen machine performance.
  • Page 52 The unit does not have an earthquake-proof structure. Therefore, do not use the unit in moving areas or areas exposed to strong shocks. Do not use the electric cords for other products. Do not use the electric cords packed with this product for any other product. LY71...
  • Page 53 General precautions When using Magnescale Co., Ltd. products, observe the following general precautions along with those given specifically in this manual to ensure proper use of the products. • Before and during operations, be sure to check that our products function properly.
  • Page 54 LY71...
  • Page 55 Installation ....................3-1 3-2. Connection ....................3-2 4. Settings ................4-1 4-1. Enabling Operation (When Using the LY71 for the First Time) ....4-1 4-2. Making and Changing Basic Settings ............4-3 4-2-1. Master calibration ................ 4-5 4-2-2. Input axis ..................4-5 4-2-3.
  • Page 56 LY71...
  • Page 57: Before Use

    1. Before Use This instruction manual is intended for use outside Japan. 1-1. Item List Item Quantity q LY71 w External I/O connectors e Anchor bolts (M4 × 16) r Handle for removing the expansion unit t Instruction manual (Installation Manual)
  • Page 58: Features

    Flicker Control Flicker on the least significant digital caused by connected higher resolution measuring units or vibration from machine tools on which measuring units are installed can be easied by enabling flicker control function. LY71...
  • Page 59: System Configuration

    1. Before Use 1-3. System Configuration LY71 LZ71-B (option) BCD output AC adaptor (option) LZ71-KR (option) Comparator function LY71...
  • Page 60 LY71...
  • Page 61: Name And Function Of Each Part

    Used to relocate the master calibration value when using the master calibration function ABS/INC key Switches between ABS mode and INC mode SETUP key Used to start to make various settings HOLD key Used when using the hold function (latch/pause) (lamp lights on when hold function is selected) LY71...
  • Page 62 Cancels numerical value input and various function key operations ENT key Validate settings Peak Value lamps MAX lights on : When displaying maximum value MIN lights on : When displaying minimum value Both MAX and MIN light on : When displaying peak-to-peak value LY71...
  • Page 63: When Used With The Comparator

    Used to detect the measuring unit reference point (lamp lights on when selected) Used to relocate the master calibration value when using the master calibration function ABS/INC key Switches between ABS mode and INC mode SETUP key Used to start to make various settings LY71...
  • Page 64 Cancels numerical value input and various function key operations ENT key Validate settings Peak Value lamps MAX lights on : When displaying maximum value MIN lights on : When displaying minimum value Both MAX and MIN light on : When displaying peak-to-peak value LY71...
  • Page 65: Rear Panel

    Anchors the AC adaptor cable Ground terminal Use the included grounding wire when setting up the counter unit, and always connect this terminal to the machine proper that you are setting up. I/O terminal block Various input and output signals LY71...
  • Page 66 LY71...
  • Page 67: Installation And Connection

    Machine oil Coolant Install the counter unit so it is protected from coolant, machine → Be careful where you install oil, chips and the like. the counter unit. ↓ ↓ Switchboard (Locate more than 0.5 m away.) Chips Welder Motor LY71...
  • Page 68: Connection

    When the power is turned on for the first time, the basic settings must be made before use. Proceed to “4. Settings”. <When the basic settings have already been completed> is displayed on the connected displays (1 to 3). After providing power, perform the basic settings (4-2) to allow operation. LY71...
  • Page 69 Remove 8 mm of the wire outer sheath, insert the wire all the way into the terminal hole while pressing location A above the terminal hole with a flatblade precision screwdriver or other fine instrument, and then remove the screwdriver. LY71...
  • Page 70 LY71...
  • Page 71: Settings

    4. Settings You can use the LY71 after making the basic settings. The basic settings determine the basic operation of the LY71, so be sure to make the basic settings after displaying the counter. See “9-1. Setting Flowcharts” for the flow of setting operations.
  • Page 72 ABS lamp lights off. This completes the basic settings. After completing the basic settings, refer to “1. Basic Operation” in the Operating Manual and confirm the basic operation method. After confirming the basic operation, proceed to “4-2. Making and Changing Basic Settings.” LY71...
  • Page 73: Making And Changing Basic Settings

    Expanded selection options • Press the key while the ABS lamp is flashing to increase the available selection options for setting items that have expanded selection options. Press the key again to return to the original options LY71...
  • Page 74 : Linear scale 2 µm Settings"). : Linear scale 20 µm Expanded selection options are : Linear scale 25 µm made available by pressing the : Linear scale 50 µm key. : Linear scale 100 µm : Rotary scale 1 degree LY71...
  • Page 75: Master Calibration

    Counter display A displays the first axis input, and counter display B displays the second axis input. When the resolution of the connected measuring unit cannot be found within the basic resolutions, press the key to expand the available resolution options. LY71...
  • Page 76: Advanced Settings

    : Numeric keys • Press to enter numerical values. Expanded selection options • Press the key while the ABS lamp is flashing to increase the available selection options for setting items that have expanded selection options. Press the key again to return to the original options. LY71...
  • Page 77 ∗ Numerical value of measuring <Expanded selection option> unit resolution Example: When the measuring unit resolution is 0.001 mm, the compensation value applies to the three digits below the decimal point, and can be set in the range from –1.000 to 1.000. LY71...
  • Page 78 (Factory setting) Current value not held store Current value held Flicker control (Factory setting) Flicker control OFF Weak Strong Sleep (Factory setting) Sleep mode OFF After 1 minute After 5 minutes After 10 minutes After 30 minutes After 60 minutes LY71...
  • Page 79: Display At Power On

    However, input axis whose data are displayed cannot be switched. When the display axis must be switched, make the change with the advanced settings. • Display data set by the advanced settings is displayed when the power is turned back on. LY71...
  • Page 80: Scaling

    Counter display B IN-C Counter display C Hold, restart, display data switching Hold Function ON at first input; function OFF at second input To enable use Check the following circuits, then make the necessary wiring connections and input the signal. 4-10 LY71...
  • Page 81 (preset recall)” circuit drawing above. However, in this case noise or other factors can easily cause misoperation. Therefore, be sure to take noise countermeasures when not connecting portion q. When q is not connected When using +24 V, the delay time is approximately 3 µs. 4-11 LY71...
  • Page 82 (Ex. RESET B) External preset recall A Ex. RCL A External preset recall B Ex. RCL B General-purpose input A Ex. IN A General-purpose input B Ex. IN B General-purpose input C Ex. IN C COM 0 V 4-12 LY71...
  • Page 83: General-Purpose Output

    A1 = dsp A1 = rEF A1 = rEF A2 = rEF A2 = r.AL A2 = 0-P A2 = r.AL A2 = 0-P A1 = r.AL A2 = 0-P ∗ These combinations are the same for B1 and B2. 4-13 LY71...
  • Page 84: Key Lock

    ∗ Once applied, a password must be entered to cancel the key lock. Press ..Password entry is required. Press the numeric keys 1, 7, 9 and 3 in that order..Advanced setting operations are enabled. Set key lock to OFF in the advanced settings. 4-14 LY71...
  • Page 85: Current Value Store

    The key operation at this time simply restores the display, and the normal key function is not performed. The display is restored even when the key lock is applied. 4-15 LY71...
  • Page 86 4-16 LY71...
  • Page 87: Specifications

    Hold function Latch input when latch is selected by Selectable from latch and pause general-purpose input, and function Latch : Display held while latched (Display hold) operated by HOLD key Pause : Peak calculation stopped while paused (Peak calculation hold) LY71...
  • Page 88 AC 100 V - 240 V ±10 % (When using the AC adaptor (option)) Power consumption Max. 32 VA (connected to AC power supply) 0 to 40 °C (no condensation) Operating temperature range –20 to 60 °C (no condensation) Storage temperature range Mass Approx. 1.5 kg LY71...
  • Page 89: Dimensions

    6. Dimensions Specifications and appearances of the products are subject to change for improvement without prior notice. 2-M4 Max. depth 18 4-M5 Max. depth 7 13.5 176.5 188.5 198.5 231.5 Unit: mmm LY71...
  • Page 90 LY71...
  • Page 91: Alarm Display

    Connect a measuring unit with a reference point. If this does not correct the problem, contact your vendor. LY71...
  • Page 92 LY71...
  • Page 93: Troubleshooting

    8. Troubleshooting When the unit does not work properly, check the following before calling a Magnescale Co., Ltd. Representative for service. The power cannot be • Disconnect the AC adaptor, and then reconnect after 1 to 2 minutes. turned on.
  • Page 94 8. Troubleshooting Cleaning To clean the display and casing: To remove heavy dirt: Use diluted neutral detergent Wipe with a dry cotton cloth LY71...
  • Page 95: Supplement

    [Go to next item] (1 second) Setting info displayed to select Setting info displayed to select (1 second) (1 second) Setting info displayed to select expand options ABS lamp flashes ABS lamp lights off Setting Setting cancel validate Basic settings complete LY71...
  • Page 96 Enter numerical value (1 second) with numeric keys Setting info to select displayed Enter numerical value (1 second) with numeric keys Setting info displayed to select (1 second) Setting info displayed to select (1 second) (cont.) LY71...
  • Page 97 (1 second) Setting info displayed to select (1 second) Setting info displayed to select (1 second) Setting info displayed to select (1 second) Return to Setting info displayed (1 second) to select Return to Start of operation Count displayed LY71...
  • Page 98: Key Operations

    Axis select key, numeric key and Valid in master setting mode (Prohibited when preset lamp or REF lamp is lit.) ENT key operation During count Count display The values for each axis can be stored/edited. display axis Error display axis Operation prohibited LY71...
  • Page 99 When using Switches the comparator setting values display comparator When not using Operation prohibited comparator ± At power ON Operation prohibited During count When using Differential value input during comparator value display comparator input When not using Operation prohibited comparator LY71...
  • Page 100 LY71...
  • Page 101 LY71...
  • Page 102 Co., Ltd. et sont destinées exclusivement à l'usage des acquéreurs de l'équipement décrit dans ce manuel. Magnescale Co., Ltd. interdit formellement la copie de quelque partie que ce soit de ce manuel ou son emploi pour tout autre but que des opérations ou entretiens de l'équipement à...
  • Page 103 年 月 日 保 期     x 保証期間内でも、次の場合は有償修理となります。 証 間  本 体   1   年   q 火災、地震、水害、落雷およびその他天災地変によ る故障。 型 LY71 w 使用上の誤りおよび不当な修理や改造による故障。   名 e 消耗品および付属品の交換。 r 本書の提示が無い場合。 t 本書にお買い上げ日、お客様名、販売店名等の記入 お買上げ店住所・店名 が無い場合。(ただし、納品書や工事完了報告書が ある場合には、その限りではありません。) c 離島、遠隔地への出張修理および持込修理品の出張修理 については、出張に要する実費を別途申し受けます。 v 本書は日本国内においてのみ有効です。 印 電話  -   -   ...
  • Page 104 〒 108-6018 東京都港区港南2丁目 15番1号 品川インターシティA棟18階 Shinagawa Intercity Tower A-18F, 2-15-1, Konan, Minato-ku, Tokyo 108-6018, Japan LY71 2010.4 3-278-896-02 Printed in Japan ©2007 Magnescale Co., Ltd. このマニュアルは再生紙を使用しています。...
