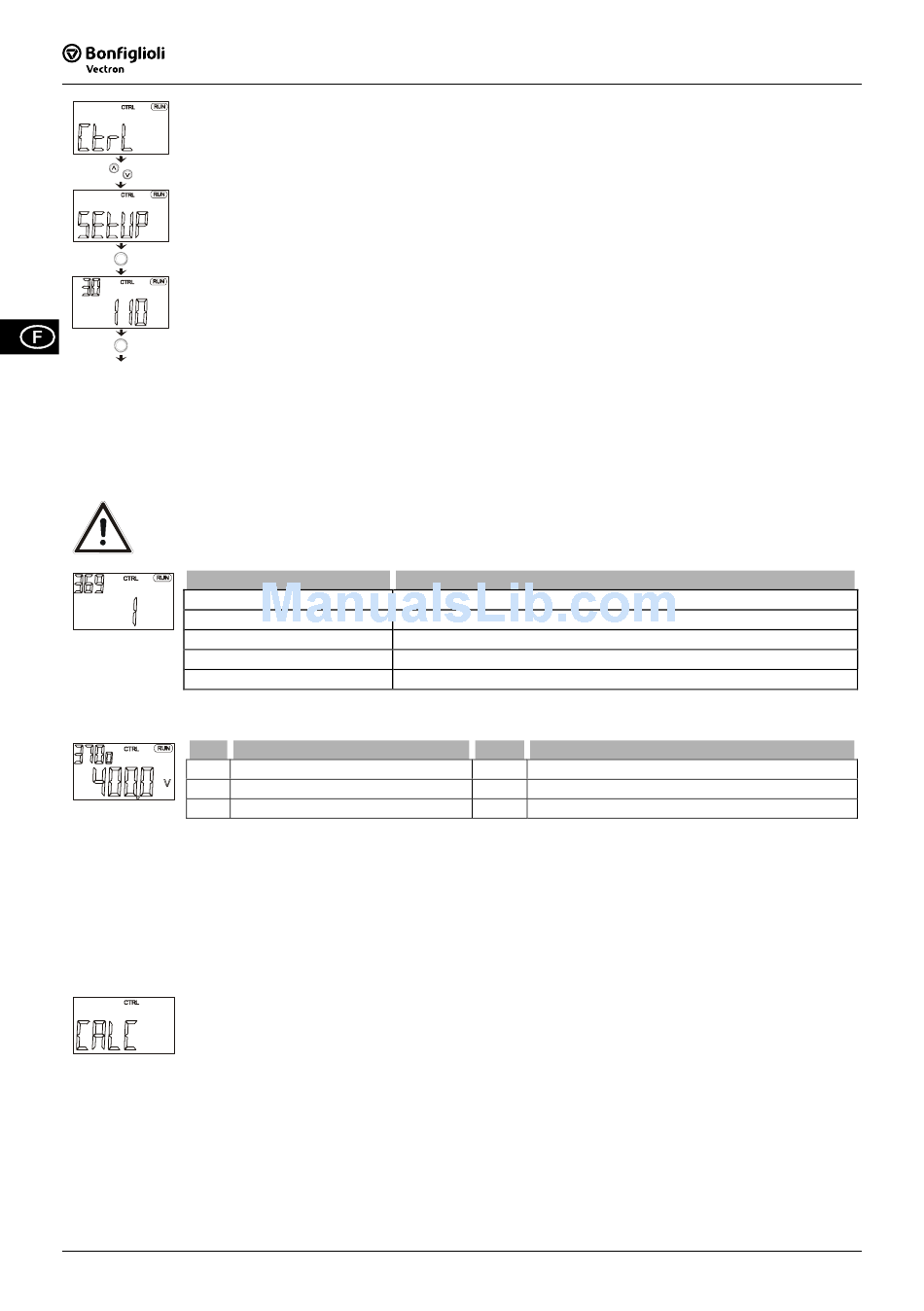

Lors de la livraison et après la configuration en usine, pour la mise en service guidée, « SetUP »
est automatiquement affiché. Après avoir effectué la mise en service, il est possible de sélection-
ner le menu CTRL du menu principal et de lancer à nouveau la fonction.
À l'aide de la touche ENT, sélectionner le menu CTRL.
•
• Dans le menu CTRL, sélectionner le paramètre de menu « SEtUP » à l'aide des touches flè-
ches et confirmer avec ENT.
ENT
À l'aide de la touche ENT, sélectionner le paramètre
•
À l'aide des touches flèches, saisir les numéros 110 ou 410.
•
110: réglage sensorless selon la courbe caractéristique V/f
410: réglage sensorless à orientation de champ
ENT
En cas de modification de la configuration, le message "SetUP" est de nouveau affiché.
Confirmer ce message en appuyant sur ENT pour poursuivre la mise en service.
•
• Après l'initialisation, confirmer la configuration sélectionnée avec la touche ENT.
• Sélectionner la machine raccordée avec le paramètre
Attention !
La saisie d'un type de moteur erroné peut entraîner un endommagement du dispositif d'actionnement.
Mode de fonctionnement
0 - Inconnue
1 - Asynchrone
2 - Synchrone
3 - Réluctance
10 - Transformateur
• Insérer les données de la plaquette d'identification du moteur dans les paramètres suivants.
N.
370 Tension nominale
371 Courant nominal
372 Vitesse nominale
− Sélectionner les paramètres et modifier leurs valeurs à l'aide des touches flèches.
− À l'aide de la touche ENT, confirmer la sélection des paramètres et la saisie des valeurs paramétriques.
Attention !
Insérer les données de la plaque du moteur correspondant au type de branchement (étoile ou triangle) effectué.
Régler les données nominales en fonction de la plaque d'identification du moteur pour la commutation de
l'enroulement moteur. Tenir compte de l'augmentation du courant nominal du moteur asynchrone relié ensuite à
la commutation du branchement d'étoile en triangle.
Après l'insertion des données de la machine, le calcul ou le contrôle des paramètres est auto-
matiquement lancé. L'affichage passe brièvement à « CALC » pour poursuivre, en cas de
contrôle positif des données de la machine, avec la mise en service guidée et l'identification des
paramètres (mesure automatique d'autres données machines).
Observer les messages d'avertissement et d'erreur affichés pendant la mise en service guidée.
− Pour ignorer les messages d'avertissement, appuyer sur ENT. La mise en service guidée continue. Il est con-
seillé de procéder au moins à un contrôle et, si nécessaire, à une correction des données.
− Pour corriger les valeurs des paramètres entrés, après le message d'avertissement ou d'erreur, appuyer sur
ESC. À l'aide des touches flèches, passer à la valeur du paramètre à corriger.
86
86
Type de moteur
Le moteur ne correspond à aucun des types standard
Moteur asynchrone triphasé, moteur à cage d'écureuil
Moteur synchrone triphasé
Moteur à réluctance triphasé
Transformateur avec trois enroulements primaires
Description
Configuration
369.
Fonction
N Description
374 Cos Phi nominal
375 Fréquence nominale
376 Puissance nominale
