Instalación eléctrica
3
¡Peligro!
• Los terminales de red con tensión continua y los terminales del motor podrían provocar una tensión
peligrosa tras la activación del convertidor. Sólo es posible intervenir en el aparato tras esperar
unos minutos para que los condensadores del circuito intermedio se descarguen.
• Efectúe la conexión sólo después de haber desconectado la tensión de alimentación.
Compruebe que el aparato no tenga tensión.
•

Advertencias EMI

3.1
Los convertidores están diseñados para utilizarse en aplicaciones industriales. Para evitar interferencias, adopte las
siguientes medidas:
• Monte el convertidor y el inductor en una placa de montaje metálica, preferiblemente galvanizada.
• Utilice conductores planos de PE que estén en buen estado para conectar partes de la instalación, como
armarios eléctricos, cuadros de regulación, bastidores de las máquinas, etc.
• Realice conexiones breves entre el convertidor, el inductor de conmutación, los filtros externos y otros
componentes y el punto de puesta a tierra.
Evite conductores demasiado largos y una colocación que permita una libre suspensión de la instalación.
•
• Equipe los contactores, los relés y las electroválvulas del armario eléctrico con apantallamientos adecuados.
• Coloque la línea de alimentación de red separada de las líneas de control, de los datos y del motor.
Conecte a tierra el apantallamiento en ambos extremos de la línea del motor con abrazaderas para cables.
•
• Conecte a tierra el apantallamiento en ambos extremos de las líneas de control de manera apropiada.

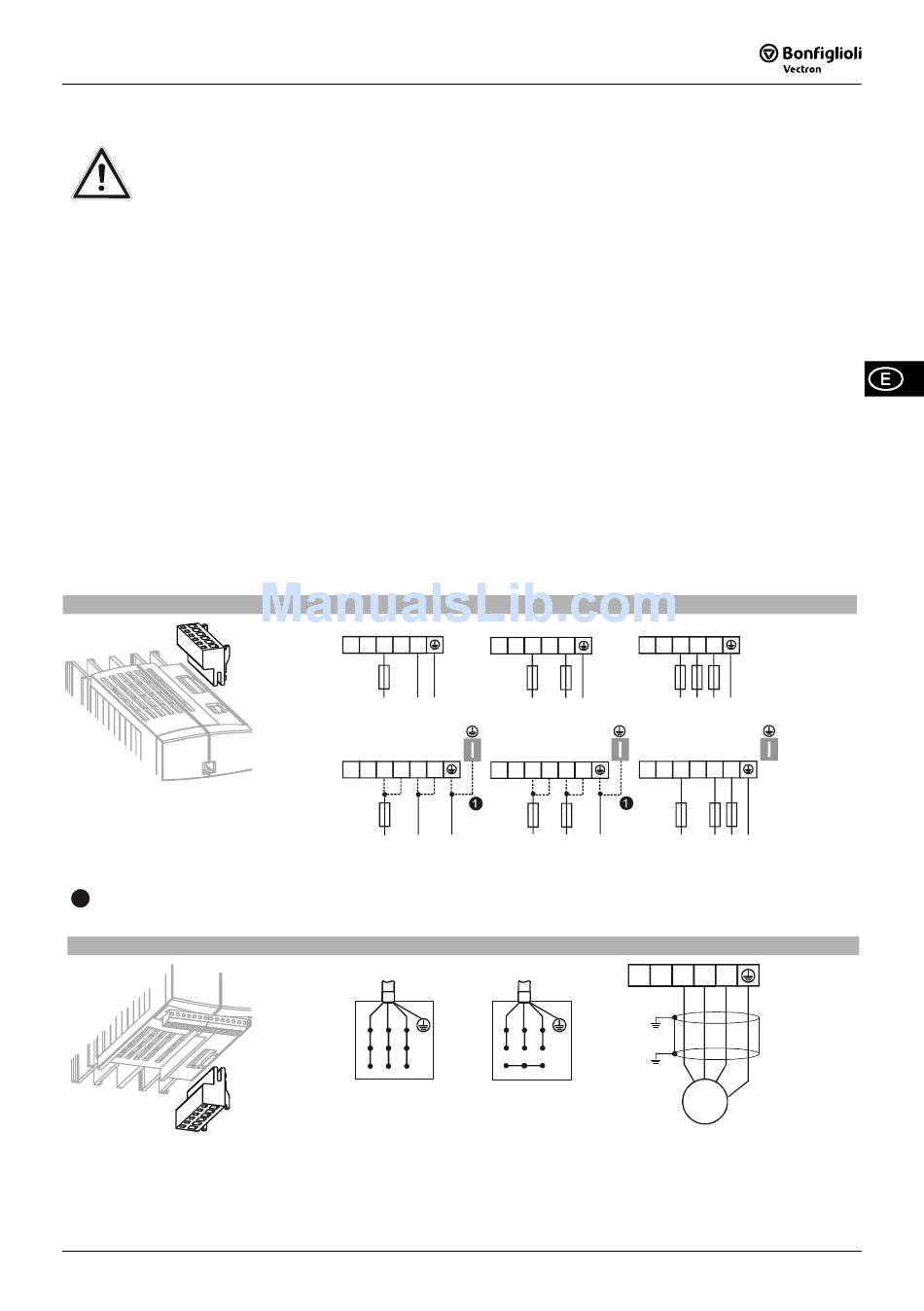

ACTIVE Cube 201 (hasta 3,0 kW) y 401 (hasta 4,0 kW)

3.2
X1
Para una corriente de red superior a 10 A, efectúe la conexión a la red de 230 V monofásica/N/PE y
1
bifásica/PE con dos terminales.
X2
Para conectar una resistencia de frenado, utilice los terminales R
09/08
09/08
Conexión de red, X1
250 W ... 1.1 kW
-
-
+ +
L1 L2 L3
L1 N PE
1 ph / 230 V AC 2 ph / 230 V AC
1,5 kW ... 3,0 kW 1,5 kW ... 3,0 kW
- -
+ +
L1 L1 L2 L3
L1 N PE
1 ph / 230 V AC 2 ph / 230 V AC
Conexión del motor, X2
U V W U V W
Conexión
Conexión
en triángulo en estrella
b1
-
+
L1 L2 L3
L1 L2 L3
L1 L2 PE L1 L2 L3 PE
3 ph / 230 V AC
3 ph / 400 V AC
1,5 kW ... 4,0 kW
-
+
L1 L1 L2 L3 L1 L1 L2 L3
L1 L2 PE L1
3 ph / 230 V AC
3 ph / 400 V AC
U
V W
Rb1 Rb2
M
3~
y R .
b2
L2 L3 PE
