I fori di fissaggio hanno un diametro di 9 mm.
Il montaggio avviene avvitando la parete posteriore del raffreddatore dell'inverter alla piastra di montaggio.

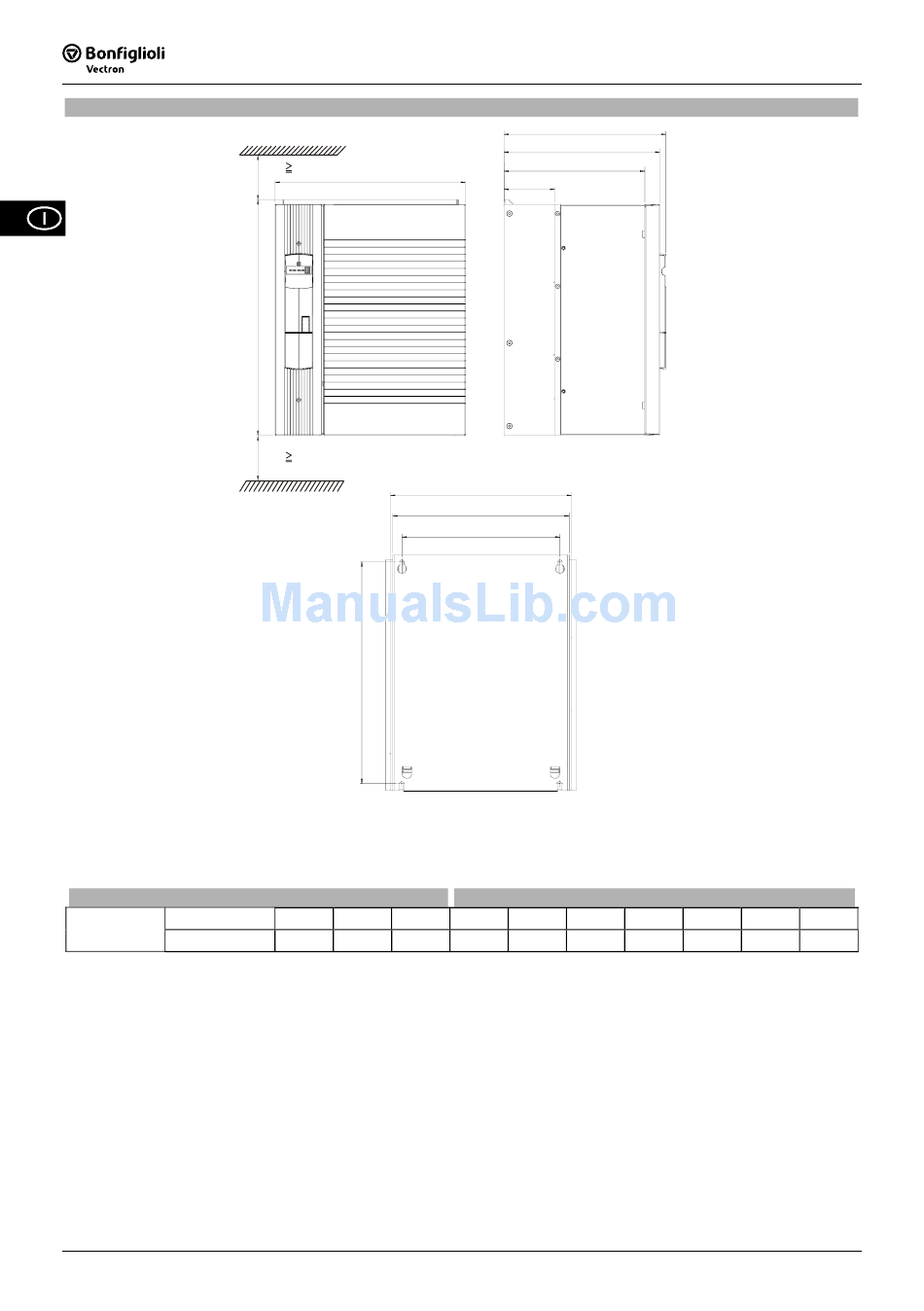

Misure senza componenti opzionali:
Dimensioni in mm
kW
ACTIVE
Cube 401
75,0...132,0
6
6
ACTIVE Cube 401 (da 75,0 a 132,0 kW)
x
300 mm
b
x
a
x
x
300 mm
a1
a b c
510 412 351
c
c1
c2
c3
b1
b2
b3
Quote di montaggio in mm
a1 b1 b2
480 392 382
b3 c1 c2
342 338 305
09/08
c3
110
