¡Atención!
Introduzca los datos de la placa del motor según el tipo de conexión que haya realizado (en estrella o triángulo).
Los datos nominales para la conmutación del bobinado del motor deben parametrizarse según la placa de
identificación del motor. Analice la posibilidad de aumentar la corriente nominal del motor asíncrono conectado
tras cambiar la conexión en estrella por la conexión en triángulo.

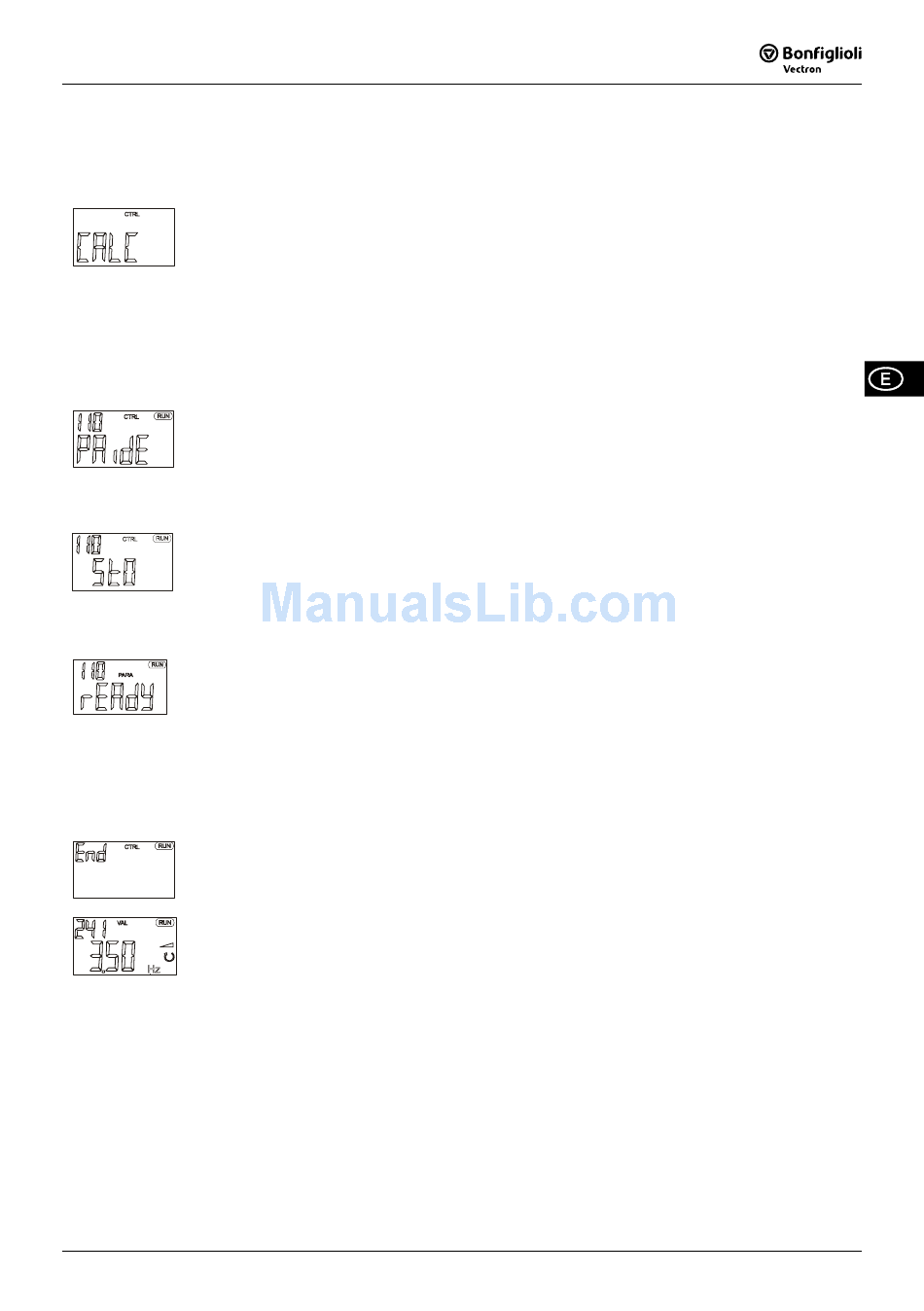

Después de la introducción de los datos de la máquina, se activa automáticamente el cálculo o
el control de los parámetros. En caso de comprobación positiva de los datos de la máquina
introducidos, la visualización pasa brevemente a "CALC" para continuar con la puesta en
servicio guiada con la identificación de los parámetros (medición automática de otros datos de
la máquina).
Tenga en cuenta los mensajes de advertencia y de error que aparecen durante la puesta en servicio guiada.
− Para ignorar los mensajes de advertencia, pulse la tecla ENT. La puesta en servicio guiada continúa. De todos
modos, se recomienda controlar y, en caso necesario, corregir los datos.
− Para corregir los valores de los parámetros introducidos, pulse la tecla ESC después del mensaje de
advertencia o error. Pase al valor del parámetro que desea corregir con las teclas de desplazamiento.
Los siguientes datos de la máquina se medirán con el accionamiento parado. Estos valores de
medida se introducen de forma automática en el parámetro correspondiente mediante la
identificación de parámetros.
Confirme la visualización "PaidE" con la tecla ENT.
•
Observe los mensajes de advertencia o de error al finalizar la identificación de los parámetros.
•
En las entradas digitales S1IND (STOA) y S7IND (STOB) no hay ninguna señal presente. El
mensaje "StO" no aparece si se emite una señal al inicio de la puesta en servicio guiada.
Nota:
Para activar el circuito de alimentación es necesario activar las entradas digitales S1IND (STOA) y S7IND (STOB).
• El mensaje final "rEAdY" debe confirmarse con la tecla ENT.
La interrupción con la tecla ESC y/o la desactivación de S1IND (STOA) o S7IND (STOB) impiden
una adquisición completa de los valores.
Nota:
En caso de elevados requisitos de precisión de la regulación del número de revoluciones/par de torsión después
de la primera puesta en servicio guiada, ésta debería repetirse en las condiciones de funcionamiento, ya que una
parte de los datos de la máquina depende de la temperatura de funcionamiento.
En dicho entorno, confirme los valores nominales de la máquina ya introducidos.
• Confirme la visualización "End" con la tecla ENT.
La puesta en servicio guiada del convertidor finaliza con un restablecimiento y la inicialización
del convertidor. La salida del relé X10 indica una anomalía.
Cuando el convertidor se inicializa correctamente, aparece el parámetro
configurado de fábrica.
El accionamiento se acelera a la
mediante:
• El envío de señales a las entradas digitales S1IND (STOA) y S7IND (STOB).
El arranque con rotación a la derecha mediante un flanco de señal ascendente en S2IND o
•
bien
el arranque con rotación a la izquierda mediante un flanco de señal descendente en S3IND.
09/08
09/08
418 configurada (de fábrica 3,50 Hz)
Frecuencia mín.
241
Frecuencia
