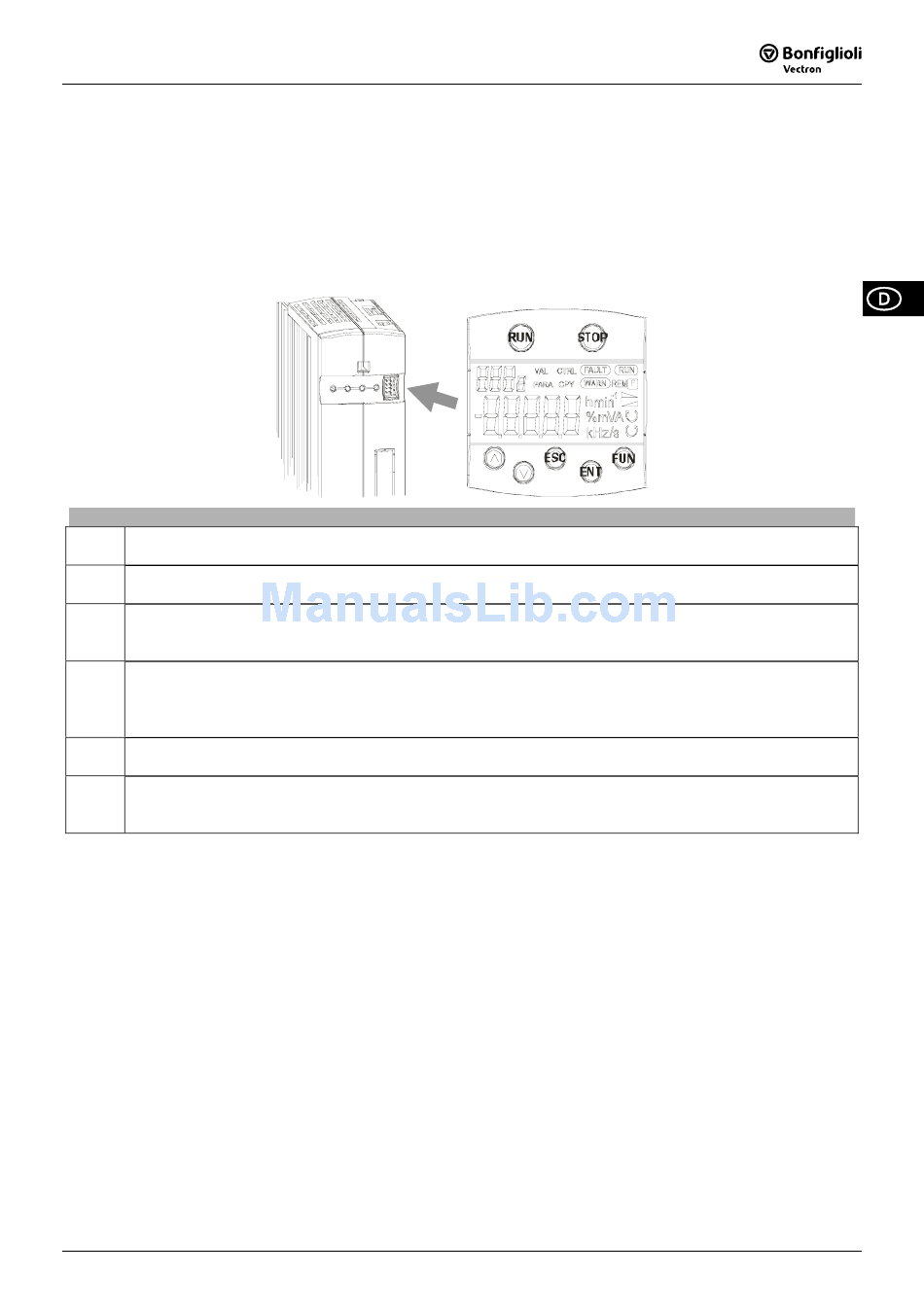

4 Inbetriebnahme mit der Bedieneinheit KP500

Die Parametrierung, Parameteranzeige und Steuerung des Frequenzumrichters kann über die optionale Bedien-
einheit KP500 erfolgen. Diese wird auf die Frontseite des Frequenzumrichters aufgesteckt.
Hinweis:
Weitere Möglichkeiten der Inbetriebnahme (z.B. über optionale Kommunikationsmodule) sind in der Betriebsanlei-
tung auf der mitgelieferten CD beschrieben.
4.1

Tastenfunktionen

Starten des Antriebs (Alternative zum Steuersignal S2IND oder S3IND), Wechseln in das CTRL-Menü;
RUN
Drücken der RUN - Taste verzweigt zur Motorpotifunktion.
Stoppen des Antriebs (Alternative zum Steuersignal S2IND oder S3IND), Wechseln in das CTRL-Menü,
STOP
Fehler quittieren.
Ausgangsfrequenz einstellen in der Motorpotifunktion Pot,
▲ ▼
Navigieren in der Menüstruktur und Auswählen von Parametern,
Parameterwerte vergrößern und verkleinern.
Umschalten der Drehrichtung unabhängig vom Steuersignal an den Klemmen Rechtslauf S2IND oder
Linkslauf S3IND,
ENT
Aufrufen von Parametern oder Wechseln innerhalb der Menüstruktur,
Bestätigen der gewählten Funktion oder des Parameters.
Verlassen von Parametern oder Zurückspringen innerhalb der Menüstruktur, Abbrechen der Funktion
ESC
oder Parameterwert zurücksetzen.
Umschalten der Tastenfunktion und Zugang zu Sonderfunktionen.
FUN Wechseln vom internen Sollwert int, bzw. der Motorpotifunktion Pot zur eingestellten JOG-Frequenz;
der Antrieb startet. Loslassen der Taste stoppt den Antrieb.
