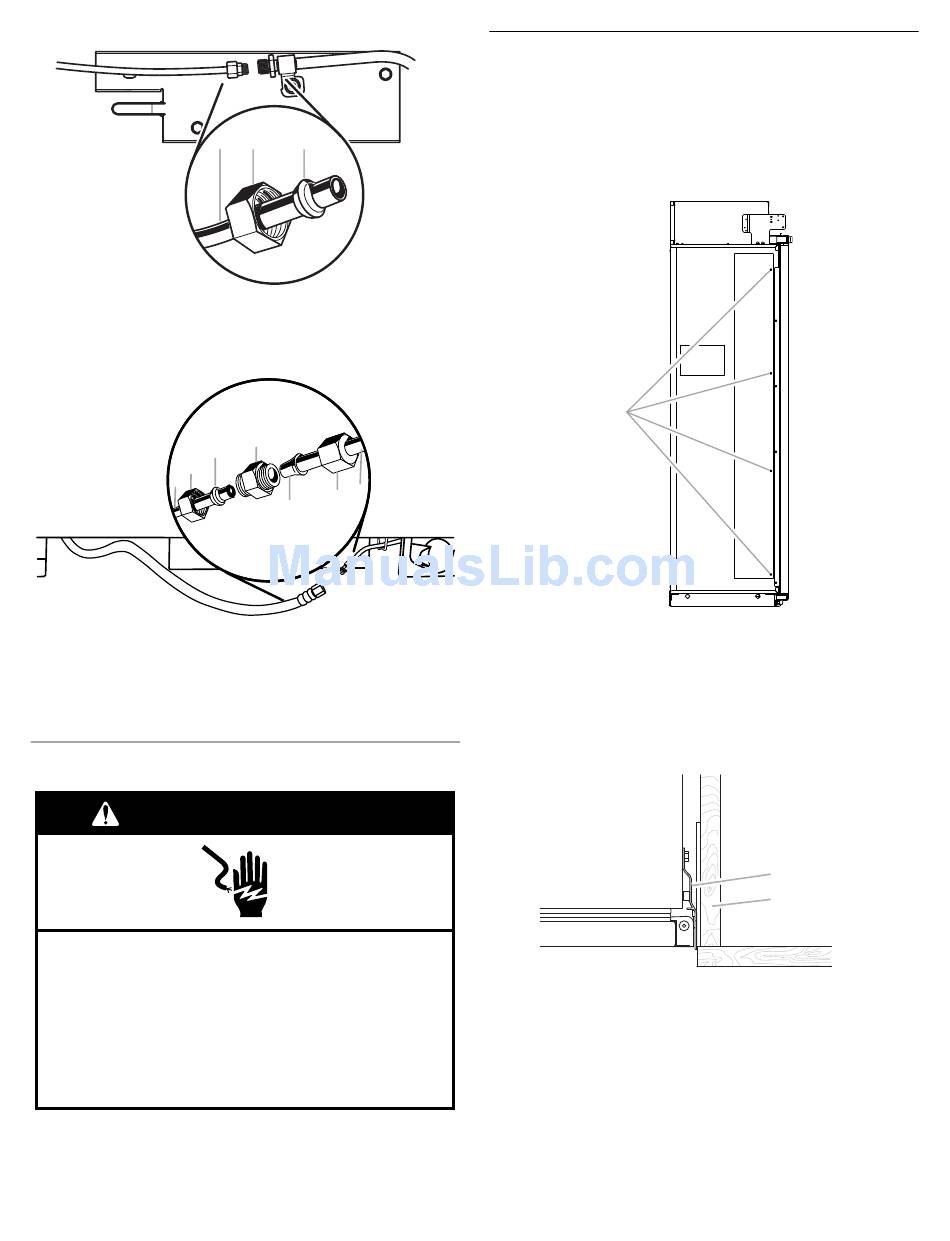

Raccord par dessus le surmoulage (sur certains modèles)
A. Canalisation du domicile
B. Écrou (à acheter)
C. Bague (à acheter)
Raccord discret (sur certains modèles)
B
A
A. Canalisation du domicile
B. Écrou (à acheter)
C. Bague (à acheter)
D. Raccord
6. Ouvrir l'alimentation en eau et inspecter tous les raccords pour
identifier toute fuite éventuelle.
Branchement du réfrigérateur
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
1. Régler l'interrupteur de commande de la partie supérieure
de la caisse à la position OFF (arrêt).
2. Brancher sur une prise à 3 alvéoles reliée à la terre.
62
A B C
D
C
F G
E
E. Embout
F. Écrou
G. Tuyau d'eau du réfrigérateur
Installation des garnitures latérales
Les garnitures latérales couvrent l'espace entre le réfrigérateur et
les armoires adjacentes. Une garniture est fixée de chaque côté du
réfrigérateur. Installer chaque garniture sur le côté du réfrigérateur
auquel elle est fixée.
1. Retirer le ruban adhésif fixant chaque garniture latérale au
réfrigérateur. Conserver les garnitures à part.
2. Retirer les quatre vis du côté de la caisse du réfrigérateur.
A
A. Vis de la garniture latérale
3. En utilisant les trous d'origine et les vis retirées à l'étape 2,
fixer la garniture latérale à la caisse du réfrigérateur.
REMARQUE : S'assurer de fixer chaque garniture sur le
côté de la caisse du réfrigérateur dont elle a été retirée. La
bordure biseautée doit être en avant avec l'encoche sur le
dessus, tel qu'illustré.
Vue du dessus
C
A. Garniture latérale
B. Armoires adjacentes
A
B
C. Porte
