Complete la instalación del panel

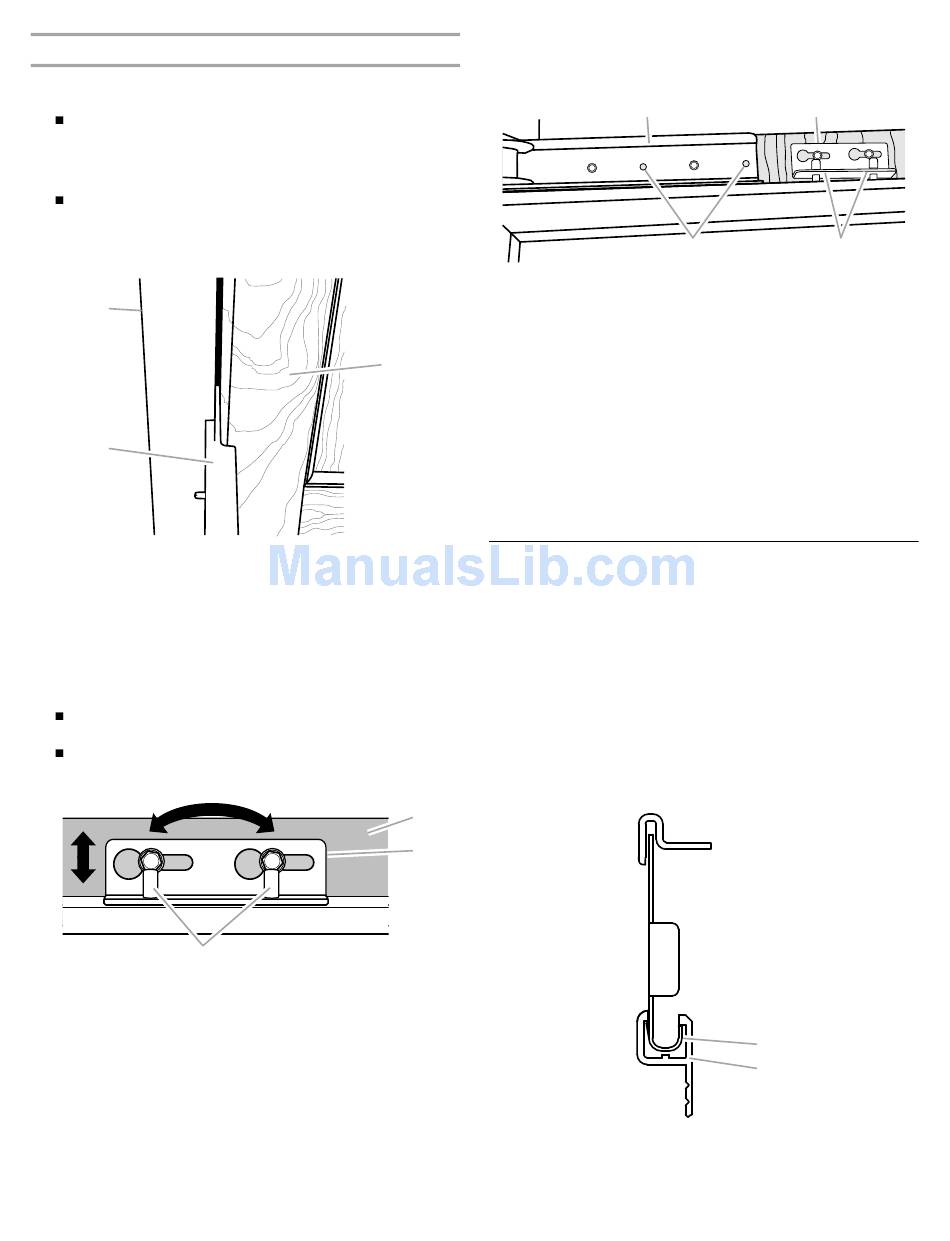

1. Use el bloque de instalación para medir los espacios entre
los paneles y los armarios adyacentes.
Los paneles de madera recubiertos a la medida pueden ser
fabricados con un espacio de ³⁄₈" (0,95 cm) o ¹⁄₈" (0,32 cm)
entre el panel y los armarios, y un espacio de ¹⁄₈" (0,32 cm)
entre la(s) puerta(s) del refrigerador y del congelador, y
entre la(s) puerta(s) y la rejilla superior.
Todos los juegos de paneles que se compren necesitarán
tener un espacio de ³⁄₈" (0,95 cm) entre el panel y los
armarios, y un espacio de ¹⁄₈" (0,32 cm) entre la(s) puerta(s)
del congelador y del refrigerador, y entre la(s) puerta(s) y la
rejilla superior.
A
B
A. Armario adyacente
B. Bloque de instalación
C. Panel sobre la puerta
2. Ajuste el panel para lograr el espacio requerido, o para
alinearlo.
IMPORTANTE: Si se necesita algún ajuste, ajuste el panel
y no la puerta. Ajústelo de izquierda a derecha en el soporte
de montaje, antes de usar los pasadores para ajustar el panel
hacia arriba y hacia abajo o en ángulo.
Deslice el panel de un lado a otro en la ranura de la
bocallave.
Usando una llave hexagonal de
los pasadores de ajuste, lo que permite que gire el panel
de la puerta.
C
A. Panel de la puerta
B. Soporte de montaje
C. Pasadores de ajuste
3. Taladre previamente un orificio piloto en el panel de la puerta
con una broca de ³⁄₃₂", atravesando los orificios abiertos en
las bisagras superior e inferior.
C
⁵⁄₃₂
" para levantar o bajar
A
B
4. Usando los tornillos de cabeza ranurada hexagonal (provistos
con el refrigerador), fije las bisagras superior e inferior a los
paneles de la puerta. Apriete por completo todos los tornillos
del panel de la puerta.
A
A. Bisagra superior
B. Soporte de montaje
5. Usando los tornillos de cabeza ranurada hexagonal (provistos
con el refrigerador) para cada lado, fije los paneles de la puerta
a las cubiertas de la puerta del lado de la bisagra.
6. Usando los tornillos Phillips de cabeza plana (provistos con
el refrigerador), instale la cubierta de la puerta del lado de
la manija.
7. Apriete por completo los tornillos fijando los soportes de
montaje, ubicados en la base de las puertas, a los paneles
recubiertos.
8. Vuelva a instalar la cubierta superior de la puerta y la cubierta
de la bisagra.
9. Encaje a presión la cubierta del pasador de ajuste (provista
con el refrigerador) en su lugar.
Cómo instalar la rejilla de la base
La rejilla de base está formada por dos piezas para permitir un
encaje a la medida: la rejilla de la base misma y el faldón. Se puede
agregar el faldón a la rejilla de la base para extenderla hasta el piso.
1. Para ver si se necesita el faldón, coloque la rejilla de la base en
su posición. No fije la rejilla de la base al refrigerador. Mida la
distancia entre la parte inferior de la rejilla de la base y el piso.
El espacio debe ser de ½" (1,27 cm) como mínimo para
agregar el faldón.
NOTA: Si el espacio mide menos de ½" (1,27 cm), saltee los
pasos 3 y 4 de las instrucciones e instale solamente la rejilla de
la base.
2. Saque la película protectora de la rejilla de la base.
3. Encaje a presión el faldón sobre la rejilla de la base.
A. Rejilla de la base
B. Faldón
B
C D
C. Orificios para tornillos
D. Pasadores de ajuste
A
B
