Requisitos Para La Instalación De La Rejilla Completamente Incorporada - Jenn-Air JS42NXFXDE Installation Manual

Recuadro

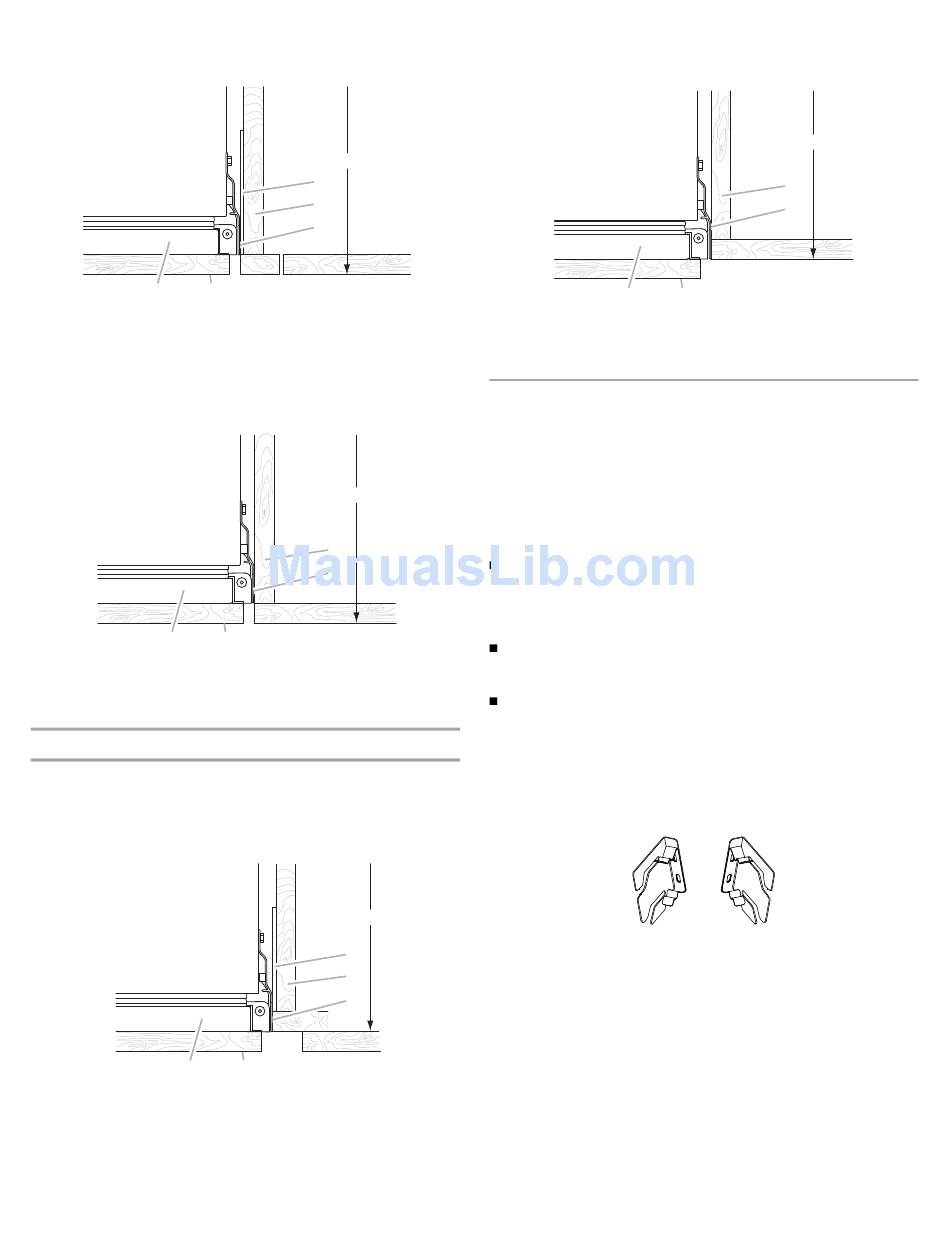

Vista superior
A B
A. Puerta del refrigerador
B. Panel de la puerta
C. Moldura lateral
Armarios sin marco
Vista superior
A
A. Puerta del refrigerador
B. Panel de la puerta
C. Moldura lateral
Profundidad del armario—24" (60,9 cm)
NOTA: No es posible hacer una instalación al ras con una abertura
de una profundidad de 24" (60,9 cm).
Armarios con marcos
Vista superior
A
A. Puerta del refrigerador
B. Panel de la puerta
C. Moldura lateral
32
F
E
D
C
D. Armario adyacente
E. Relleno de nivelación
F. 25" (63,5 cm)
E
D
C
B
D. Armario adyacente
E. 25" (63,5 cm)
F
E
D
C
B
D. Armario adyacente
E. Relleno de nivelación
F. 24" (60,9 cm)
Armarios sin marco
Vista superior
A
A. Puerta del refrigerador
B. Panel de la puerta
C. Moldura lateral
Requisitos para la instalación de
la rejilla completamente incorporada
El refrigerador puede instalarse completamente incorporado si los
armarios adyacentes cumplen con los requisitos de ventilación y
flujo de aire, críticos para el funcionamiento del mismo. Una
instalación completamente incorporada no tendrá un espacio
visible, ya que la rejilla se extiende hacia arriba, hacia el sofito
o el armario superior.
IMPORTANTE:
Una instalación de la rejilla completamente incorporada
requiere de un espacio abierto mínimo de 6" (15,24 cm) por
encima del refrigerador. Este espacio no deberá estar
obstruido de ninguna manera, incluyendo la obstrucción por
los sofitos.
Tanto las instalaciones estándar como las instalaciones
incorporadas por completo pueden lograrse con una abertura
de una profundidad de 24" (60,9 cm) o 25" (63,5 cm).
Se usará una rejilla de altura completa para lograr una
instalación completamente incorporada. Use el soporte
incorporado (provisto con el refrigerador) para fijar la rejilla de
altura completa.
NOTA: No se necesitará una cubierta para la rejilla superior con
la rejilla de altura completa.
Soporte para rejilla incorporada
E
D
C
B
D. Armario adyacente
E. 24" (60,9 cm)
