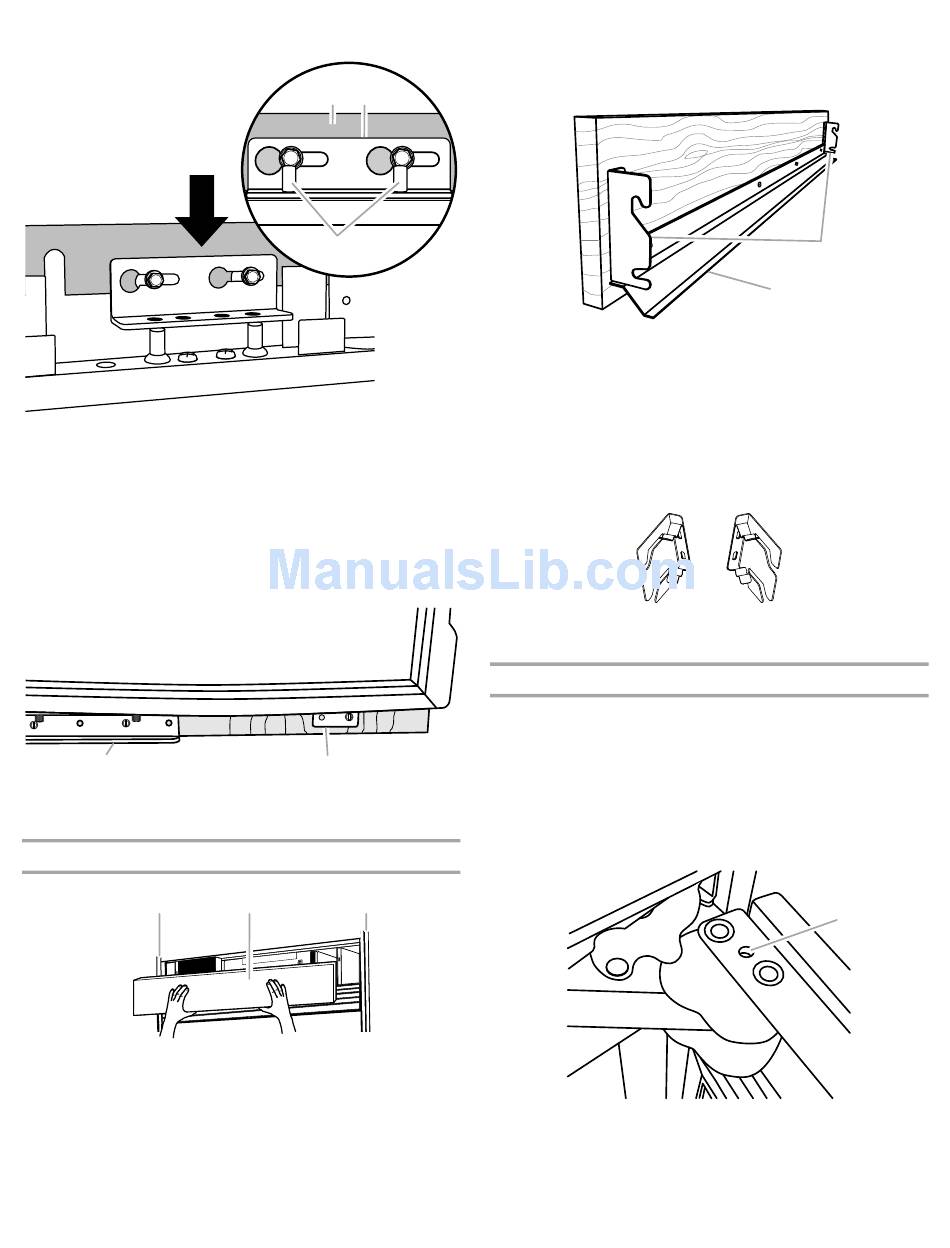

2. Baje el soporte del panel sobre los pasadores de ajuste
en la parte superior de la puerta.
A. Panel de la puerta
B. Soporte de montaje
3. Repita los pasos 1 y 2 para instalar el segundo panel de
la puerta.
4. Usando los tornillos de cabeza ranurada hexagonal (provistos
con el refrigerador), fije el soporte de montaje (instalado de
fábrica), ubicado en la parte inferior de las puertas del
refrigerador y del congelador, a sus paneles de puerta
respectivos. No apriete el tornillo por completo.
A
A. Bisagra inferior
B. Soporte de montaje
Cómo instalar el panel para la rejilla superior
B
A. Panel de la rejilla superior
B. Lados del armario
44
A B
C
C. Pasadores de ajuste
B
A B
Instalación de la rejilla incorporada estándar—
Rejilla al ras
1. Enganche los soportes del panel sobre los pernos de montaje
que se extienden desde la parte superior del refrigerador.
A. Soportes del panel
B. Pieza de cubierta de la rejilla
2. Jale el panel de la rejilla levemente hacia abajo para asegurarlo
en su lugar.
Instalación de la rejilla completamente incorporada—
Rejilla de altura completa
1. Alinee el soporte a cada lado del panel de la rejilla superior
con los pernos de montaje.
2. Empuje hacia delante el panel de la rejilla hasta que el soporte
encaje a presión en su lugar.
Cómo ajustar la oscilación de las puertas
Tal vez sea necesario ajustar la abertura de la puerta. Verifique que
la(s) puerta(s) del refrigerador se pueda(n) abrir con toda libertad. Si
la(s) puerta(s) se abre(n) demasiado, instale el pasador para el tope
de la puerta (provisto con el refrigerador).
1. Detenga la puerta abierta en un ángulo menor de 90°.
2. Inserte el pasador para el tope de la puerta en la bisagra
superior, en el orificio que se muestra.
3. Usando una llave hexagonal de ⁵⁄₃₂", apriete el pasador
del tope de la puerta.
A. Orificio del pasador del tope de la puerta
A
B
A
