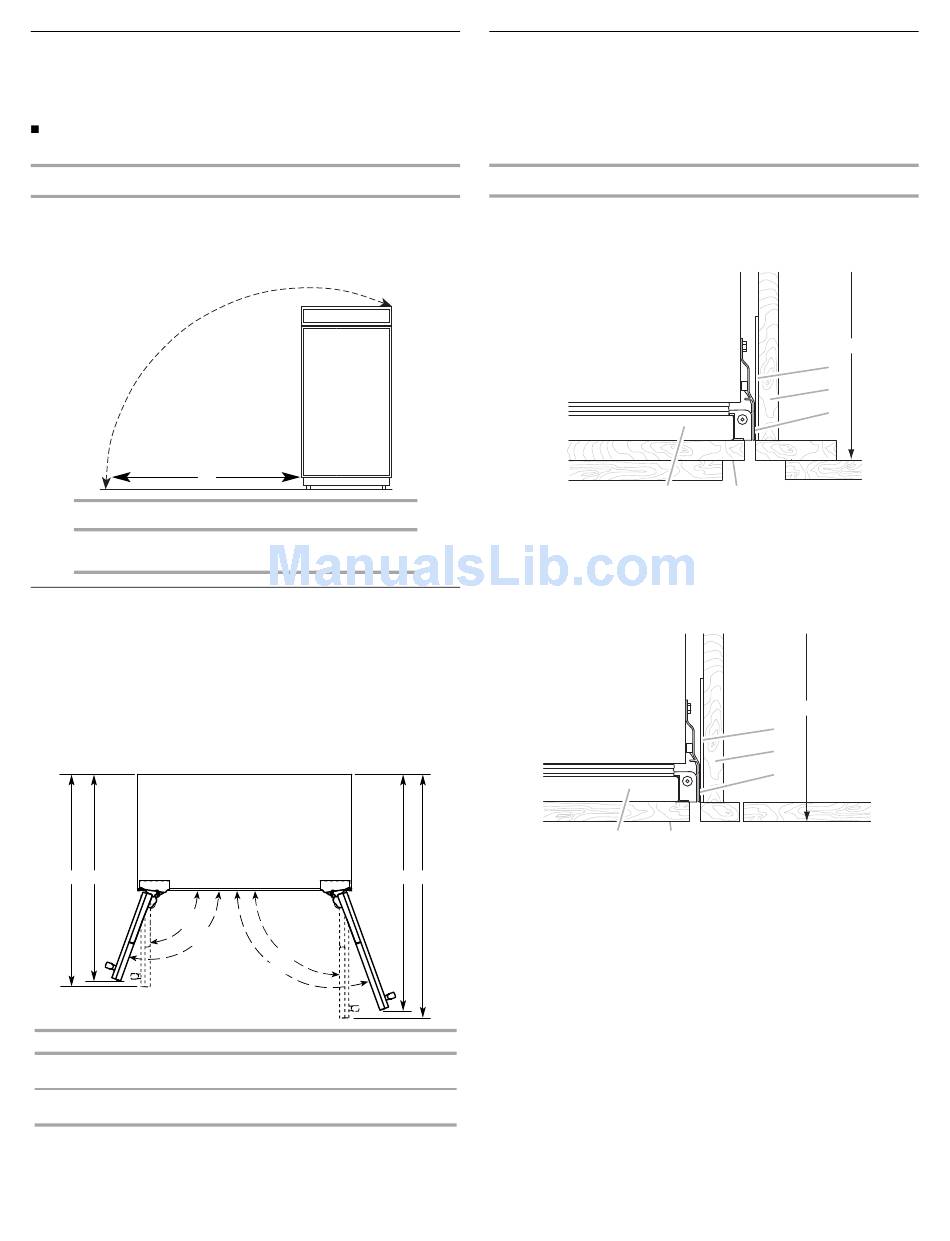

Rayon de basculement

S'assurer que la hauteur du plafond est suffisante pour mettre le
réfrigérateur en position verticale lorsqu'il est mis dans son
emplacement.
Si on utilise un chariot, on doit ajouter la hauteur des roues
du chariot au rayon de basculement.
Rayon de basculement latéral
Le rayon de basculement latéral varie en fonction de la largeur
du modèle. Utiliser le tableau fourni pour déterminer le rayon
de basculement latéral.
REMARQUE : Faire basculer sur le côté uniquement.
A
Modèle
Rayon de basculement A
42
91³⁄₈" (232,1 cm)
48
94³⁄₈" (239,7 cm)
Dimensions pour
le pivotement des portes
L'emplacement d'installation doit permettre l'ouverture des deux
portes à un angle minimal de 90°. Laisser un espace libre d'au
moins 4¹⁄₂" (11,4 cm) entre le côté du réfrigérateur et un mur
d'angle.
REMARQUE : Un espace libre plus grand peut être nécessaire lors
de l'emploi de panneaux de bois décoratifs personnalisés,
poignées personnalisées ou poignées prolongées.
A
B
90˚
110˚
Modèle
A
42
40³⁄₄"
(103,5 cm)
48
43¹⁄₄"
(109,9 cm)
54
90˚
110˚
B
C
D
45³⁄₈"
39³⁄₄"
46³⁄₄"
(115,3 cm)
(101 cm)
(118,8 cm)
48⁵⁄₈"
42"
50¹⁄₄"
(106,7 cm)
(123,5 cm)
(127,6 cm)
Options d'installation de l'armoire
REMARQUE : Les illustrations ci-dessous présentent les
différentes possibilités de configuration d'installation pour
certaines profondeurs d'armoire. Toutes les configurations
possibles ne sont pas illustrées.
Profondeur de l'armoire —25" (63,5 cm)
Meubles à encadrement
Vue du dessus
A. Porte du réfrigérateur
B. Panneau de porte
C. Garniture latérale
Inséré
Vue du dessus
A. Porte du réfrigérateur
C D
B. Panneau de porte
C. Garniture latérale
et du panneau
A
B
D. Armoire adjacente
E. Garniture pour renvoi affleurant
F. 25" (63,5 cm)
E
D
C
A
B
D. Armoire adjacente
E. Garniture pour renvoi affleurant
F. 25" (63,5 cm)
F
E
D
C
F
