Paneles de madera recubiertos
a la medida
Los paneles de madera recubiertos a la medida le permiten
armonizar el exterior de su refrigerador con la decoración de
la cocina y usar las manijas a la medida para mayor flexibilidad
en el diseño.
En algunos casos, su fabricante de armarios puede elegir trabajar
con un panel trazado para las diferentes medidas. Siga estas
instrucciones sobre las dimensiones y la ubicación de los paneles
para asegurarse de que los paneles de madera recubiertos a la
medida encajen adecuadamente.
IMPORTANTE:
El peso del panel de madera recubierto de la puerta del
refrigerador no podrá exceder las 66 lb (29,9 kg) para los
modelos de 48" o 65 lb (29,5 kg) para los modelos de 42".
El peso del panel de madera recubierto de la puerta del
congelador no podrá exceder las 50 lb (23 kg) para los
modelos de 48" o 49 lb (22,2 kg) para los modelos de 42".
El peso del panel de madera recubierto de la rejilla superior
no podrá exceder las 8 lb (3,6 kg) para los modelos de 48"
o 7 lb (3,2 kg) para los modelos de 42".
El espesor necesario para todos los paneles es de
³⁄₄" (1,91 cm).
Esta instalación no requiere paneles de relleno ni de soporte.

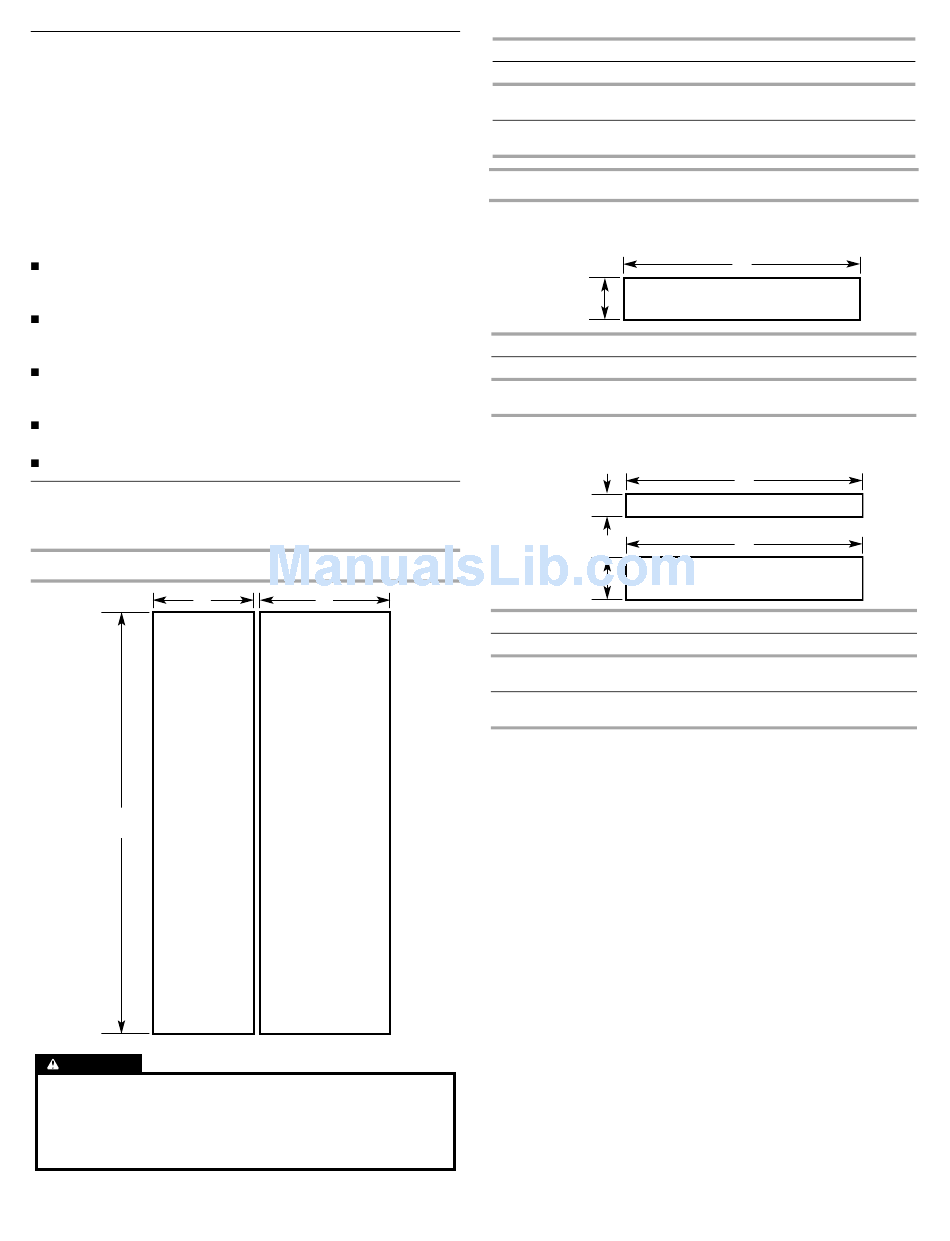

Dimensiones del panel de madera
recubierto a la medida
Paneles de las puertas
A
Panel de la puerta
¹⁄₄
74 "
del congelador
(188,6 cm)
CUIDADO
Peligro de pellizcos
Si se instalan los paneles de la puerta con un espacio menor
de ³⁄₈" (0,95 cm) entre el panel de la puerta y el armario
adyacente, aumentará el riesgo de pellizcos potenciales.
B
Panel de la puerta
del refrigerador
Modelo 42
Mocheta ³⁄₈"
A 17⁹⁄₁₆"
(44,61 cm)
B 23⁹⁄₁₆"
(59,85 cm)
Panel de la rejilla
Instalación de la rejilla completamente incorporada—
Rejilla de altura completa—Sofito abierto
⁵⁄₈
6 "
(16,83 cm)
Modelo 42
³⁄₈" ¹⁄₈"
Mocheta
C 41¹⁄₄" 41³⁄₄"
(104,78 cm) (106,05 cm)
Instalación de la rejilla estándar—Rejilla al ras—
Sofito abierto o cerrado
1" (2,54 cm)
³⁄₄
5 "
(14,55 cm)
Modelo 42
Mocheta ³⁄₈" ¹⁄₈"
D 41¹⁄₄" 41³⁄₄"
(104,78 cm) (106,05 cm)
E 41¹⁄₄" 41³⁄₄"
(104,78 cm) (106,05 cm)
IMPORTANTE: La altura del panel de la rejilla, que se muestra en
la ilustración de la "Instalación de la rejilla incorporada estándar—
Vista lateral", permite un espacio de aire que es crítico para el
funcionamiento del refrigerador.
48
¹⁄₈" ³⁄₈" ¹⁄₈"
17¹³⁄₁₆" 20¹⁄₁₆" 20⁵⁄₁₆"
(45,24 cm) (50,96 cm) (51,59 cm)
23¹³⁄₁₆" 27¹⁄₁₆" 27⁵⁄₁₆"
(60,48 cm) (68,74 cm) (69,37 cm)
C
Panel para la rejilla superior
48
³⁄₈" ¹⁄₈"
47¹⁄₄" 47³⁄₄"
(120,02 cm) (121,29 cm)
D
Cubierta de la rejilla superior
E
Panel para la rejilla superior
48
³⁄₈" ¹⁄₈"
47¹⁄₄" 47³⁄₄"
(120,02 cm) (121,29 cm)
47¹⁄₄" 47³⁄₄"
(120,02 cm) (121,29 cm)
35
