5. Fije un soporte de montaje al borde superior de cada panel de
la puerta, colocando el extremo grande de la bocallave sobre
los tornillos, y deslizando el soporte para que los tornillos
queden centrados en las ranuras.
NOTA: Comience con los tornillos que están en el centro de las
ranuras, como se muestra; luego mueva el panel de la puerta
para alinearlo, si es necesario.

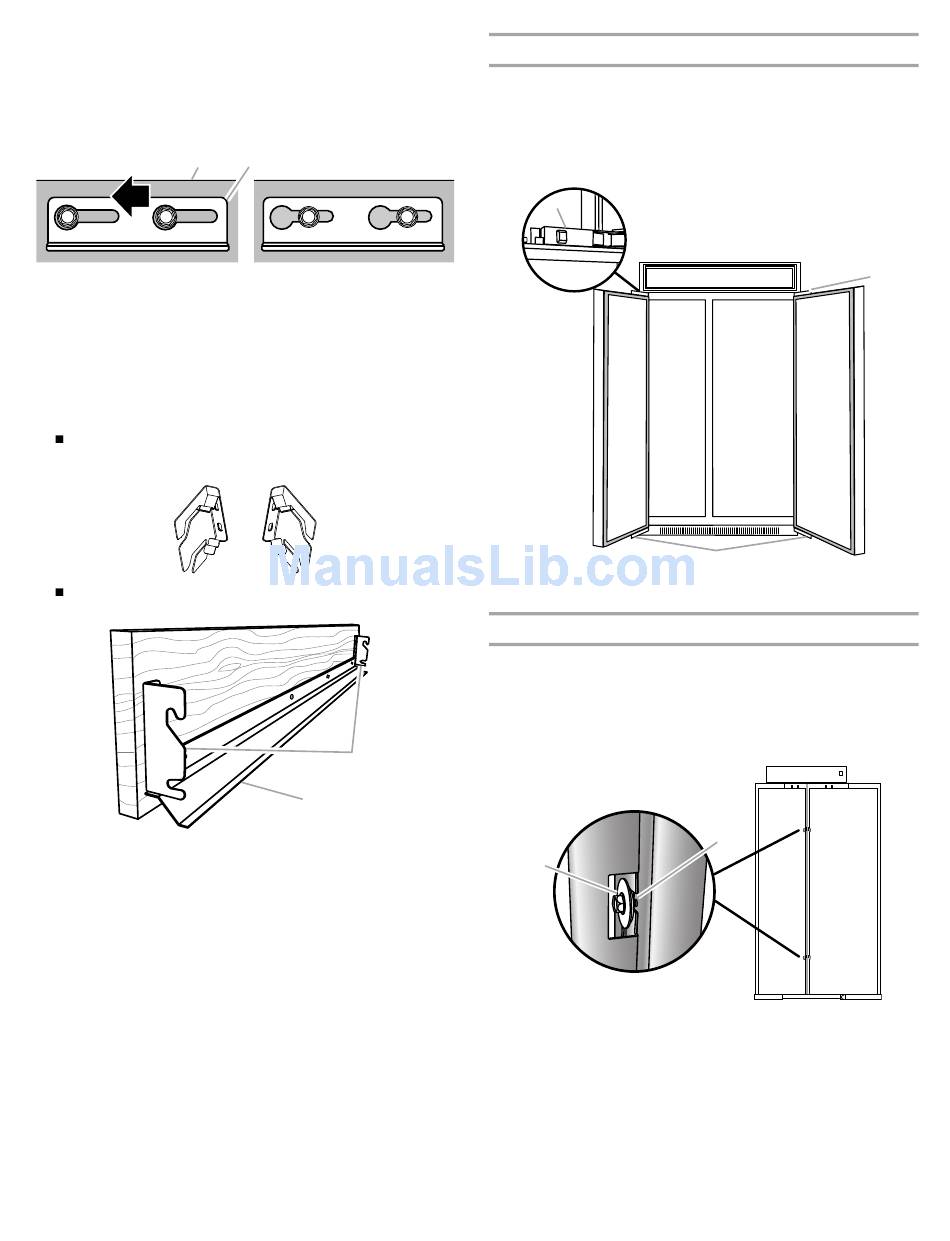

A
A. Panel de la puerta
B. Soporte de montaje
Panel para la rejilla superior
1. Usando los tornillos de cabeza ranurada hexagonal (provistos
con el refrigerador), fije un soporte de montaje a cada lado del
panel de la rejilla superior.
IMPORTANTE: Vea la sección "Piezas provistas" para
seleccionar los soportes designados para su instalación.
Use los soportes de la rejilla incorporada para la instalación
de una rejilla totalmente incorporada con una rejilla de
altura completa.
Use los soportes de rejillla estándar para una instalación de
rejilla incorporada estándar con un sofito abierto o cerrado.
A. Soportes de la rejilla superior
B. Pieza blanca de la cubierta de la rejilla
(pegada con cinta a la puerta del
refrigerador)
2. Usando los tornillos de cabeza redonda (provistos con el
refrigerador), sujete la pieza de la cubierta de la rejilla a la parte
inferior del panel de la misma.
NOTA: La cubierta de la rejilla está instalada previamente en
los juegos de paneles.
B
A
B
Cómo retirar las piezas de la moldura
1. Quite toda la cinta y los refuerzos de las puertas del
refrigerador y del congelador.
2. Abra las puertas del refrigerador y del congelador.
3. Saque las piezas de la cubierta de la bisagra de la parte
superior e inferior de la puerta, para descubrir los orificios
en las bisagras.
A
A. Piezas de la cubierta de la bisagra
Cómo instalar los paneles de la puerta
IMPORTANTE: Use el embalaje de espuma para apuntalar y
sostener la(s) puerta(s) abierta(s) mientras instala un panel de
la puerta.
1. Alinee las dos arandelas de tope en la parte posterior del panel
de la puerta con las ranuras en "J" en la parte lateral de la
puerta del refrigerador. Deslice el panel en la puerta.
A
A. Arandela de tope con tornillo
puntiagudo de cabeza hexagonal
B. Alojamiento en "J"
A
A
B
