Cómo Instalar El Refrigerador Y Los Paneles - Jenn-Air JS42NXFXDE Installation Manual

2. Ajuste las patas niveladoras para nivelar y alinear el refrigerador
de izquierda a derecha y de adelante hacia atrás de modo tal
que el refrigerador esté nivelado y alineado con los armarios.
3. Continúe ajustando las patas niveladoras hasta que la parte
superior del refrigerador haga contacto con la parte inferior
del sofito sólido o la parte inferior de los tableros antivuelco,
en caso de que se hayan utilizado. No aplaste la tapa del
compresor.
IMPORTANTE: Ajuste en pequeños incrementos para evitar
dañar la moldura del armario y causar problemas con el
alineamiento de la puerta o el ajuste de la rejilla superior. Para
evitar daños al armario o a las patas niveladoras, no aplique
más de 50 lb-pulg (5,65 Nm) de torque a los pernos
niveladores. Las patas niveladoras pueden extenderse hasta
un máximo de 1¹⁄₄" (3,18 cm) por debajo de los rodillos.
2" (5 cm)
C

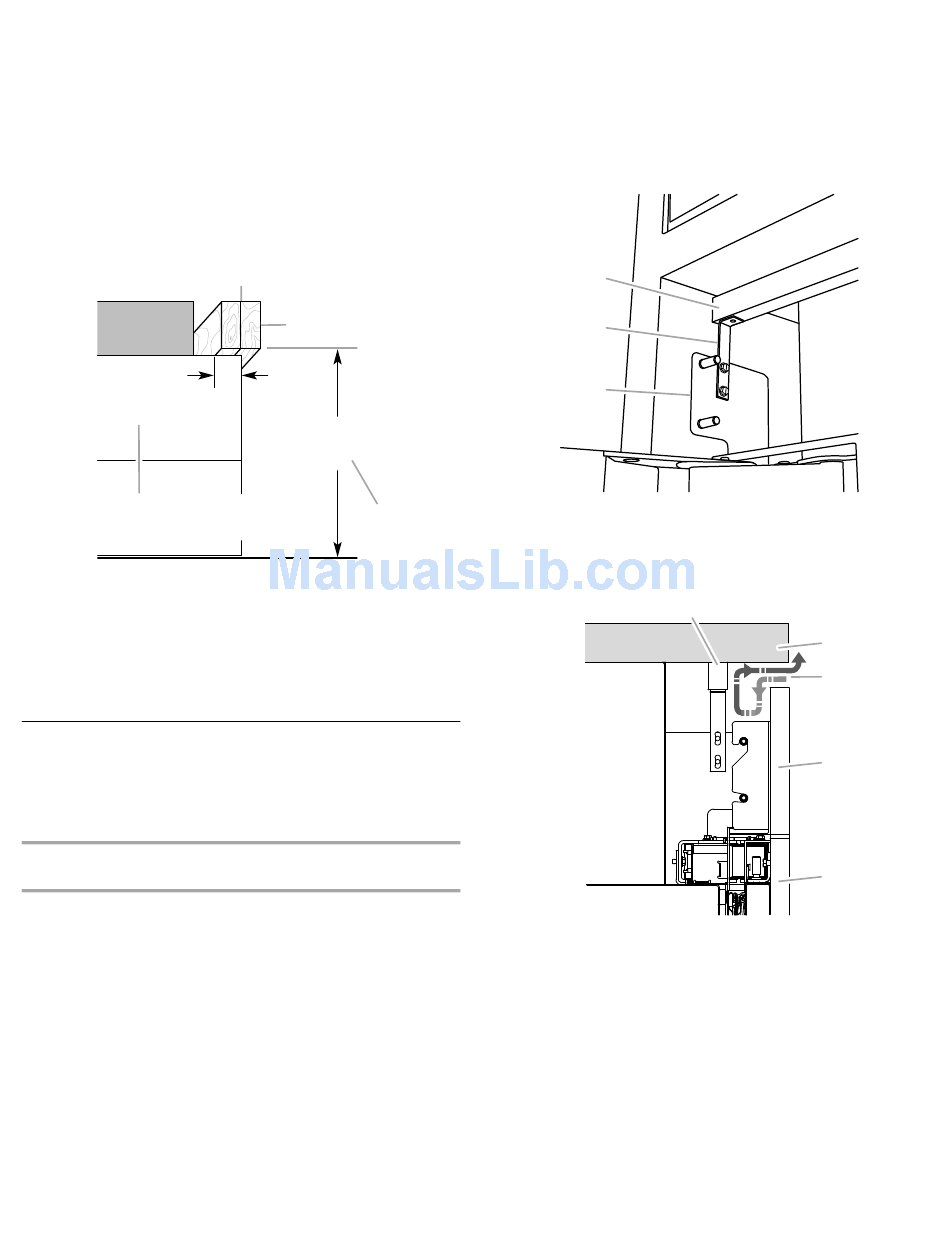

A. Dos tableros de 2" x 4" x 32" (5 cm x 10 cm x 81 cm)
B. Afiance a los vástagos con 6 tornillos #8 x 3" (7,6 cm)
C. Cubierta del compresor
D. Distancia desde la parte inferior del tablero antivuelco hasta el piso
4. Después de nivelar el refrigerador, use nuevamente una regla o
un nivel de 4 pies que atraviese la parte frontal de los bloques
de instalación del refrigerador hasta los armarios, para verificar
que el refrigerador todavía esté al ras.
Cómo instalar el refrigerador
y los paneles
IMPORTANTE: Jenn-Air no es responsable de la remoción o
adición de molduras o paneles recubiertos que pudieran impedir
el acceso al refrigerador para darle servicio.
Instalación de la cubierta de la rejilla superior
(solamente para instalación estándar)
IMPORTANTE: La altura del panel de la rejilla permite el flujo
de aire necesario para que el refrigerador funcione. La cubierta
de la rejilla superior oculta la cubierta del compartimiento superior
detrás de la rejilla superior. Si usted decide modificar las medidas
recomendadas para el panel de la rejilla, pondrá en riesgo su
funcionamiento.
Modelos con panel de madera a la medida
¹¹⁄₁₆
1. Taladre un orificio a
para cubrir hecha a la medida (1" x el ancho del panel de la
rejilla).
NOTA: Cerciórese de que el orificio esté centrado en el
espesor de 1" de la pieza de madera.
A
B
84"
(213,4 cm)
D
" de cada borde en la pieza de madera
2. Usando los tornillos de cabeza ranurada hexagonal (provistos
con el refrigerador), fije un soporte en "L" a cada extremo de
la pieza de madera para cubrir.
3. Usando los tornillos de cabeza hexagonal romos (provistos con
el refrigerador), sujete los soportes en "L" a las placas de
montaje de la rejilla superior.
4. Ajuste los soportes en "L" de modo que la pieza de madera
para cubrir esté alineada con la parte inferior del sofito. Apriete
por completo los tornillos.
A
B
C
A. Cubierta de la rejilla superior
B. Soporte en "L"
C. Placa de montaje de la rejilla
Vista lateral
A. Cubierta de la rejilla superior
B. Sofito
C. Flujo de aire
A
B
C
D
E
D. Panel de la rejilla
E. Panel de la puerta
41
