Cómo instalar los tableros antivuelco
IMPORTANTE:
Si no hay disponible un sofito sólido, deberán instalarse
tableros antivuelco.
Se recomienda que los tableros se instalen antes de la
instalación del refrigerador.
Los tableros deberán ser lo suficientemente largos para poder
cubrir totalmente el ancho de la cubierta del compresor.
Ubique los tableros de manera que la superficie inferior de
los tableros esté a 84" (213 cm) del piso.
Durante la instalación, levante el refrigerador hasta que la parte
superior del mismo haga contacto con la parte inferior de los
tableros antivuelco. No aplaste la cubierta del compresor al
levantar las patas niveladoras traseras.
NOTA: La empaquetadura de espuma, sobre la cubierta del
compresor, se comprimirá para encajar debajo del/de los
tablero(s) antivuelco. No es necesario cortar la empaquetadura.

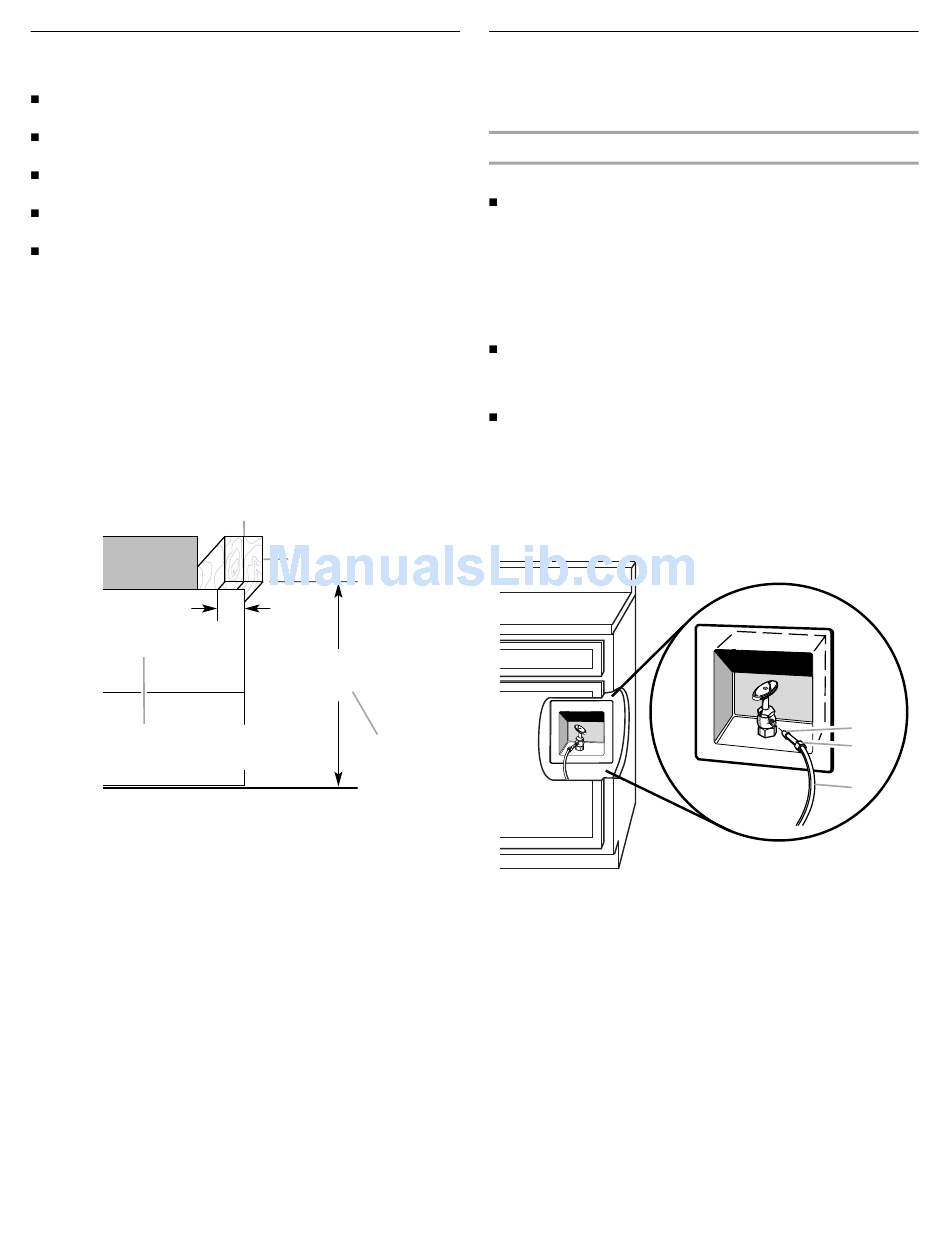

Cómo instalar los tableros antivuelco
1. Señale las ubicaciones para los vástagos en la pared trasera.
2. Afiance con seguridad dos tableros de 2" x 4" x 32" (5 cm x
10 cm x 81 cm) a los vástagos de pared detrás del refrigerador.
Use 6 tornillos para madera #8 x 3" (7,6 cm) (o más largos).
Los tornillos para madera deberán atornillarse un mínimo de
1½" (3,8 cm) en los vástagos. Los tableros deben quedar
superpuestos encima de la cubierta del compresor.
2" (5 cm)
C
A. Dos tableros de 2" x 4" x 32" (5 cm x 10 cm x 81 cm)
B. Afiance a los vástagos con 6 tornillos #8 x 3" (7,6 cm)
C. Cubierta del compresor
D. Distancia desde la parte inferior de los tableros antivuelco hasta el piso
A
B
84"
(213,4 cm)
D
Cómo conectar el suministro de agua
Lea todas las instrucciones antes de comenzar.
IMPORTANTE: Si enciende el refrigerador antes de conectar
la tubería de agua, APAGUE la fábrica de hielo.
Conexión a la línea de agua
Piezas necesarias
Línea flexible de suministro de agua, con un mínimo de 7 pies
(2,13 m), aprobada por los códigos
Estilo 1—Conexión de la válvula de cierre
NOTA: Si la conexión de la tubería de agua de su casa no se
parece al Estilo 1, vea "Estilo 2—Conexión de la tubería de cobre".
1. Desenchufe el refrigerador o desconecte el suministro de
energía.
IMPORTANTE:
No habrá espacio suficiente para lograr una instalación al ras si
la válvula de cierre de agua está ubicada en la pared detrás del
refrigerador. El cierre del agua deberá estar localizado en el
gabinete base, a cualquier lado del refrigerador.
Antes de fijar la tubería a la válvula de cierre, enjuague la línea
principal de suministro de agua para quitar las partículas y el
aire de la tubería de agua. Deje correr bastante agua para que
se vea cristalina. El enjuagar la línea de agua puede ayudar a
evitar que los filtros y/o las válvulas de agua se obstruyan.
2. Conecte la línea flexible de suministro de agua aprobada por
los códigos a la válvula de cierre de agua enroscando la tuerca
provista sobre la válvula de cierre, como se muestra.
A. Bulbo
B. Tuerca
3. Coloque el extremo de la tubería en un balde y ABRA la válvula
de cierre.
4. Revise si hay fugas. Apriete aquellas tuercas o conexiones que
tengan fugas (incluidas las conexiones en la válvula).
Estilo 2—Conexión de la tubería de cobre
NOTA: Si existe una línea de suministro de agua que cumpla con
las especificaciones en "Requisitos del suministro de agua",
proceda con "Conexión al refrigerador". Si no es así, siga las
instrucciones a continuación para conectarla al suministro de agua
fría de la casa.
1. Desenchufe el refrigerador o desconecte el suministro de
energía.
A
B
C
C. Tubería de agua
37
