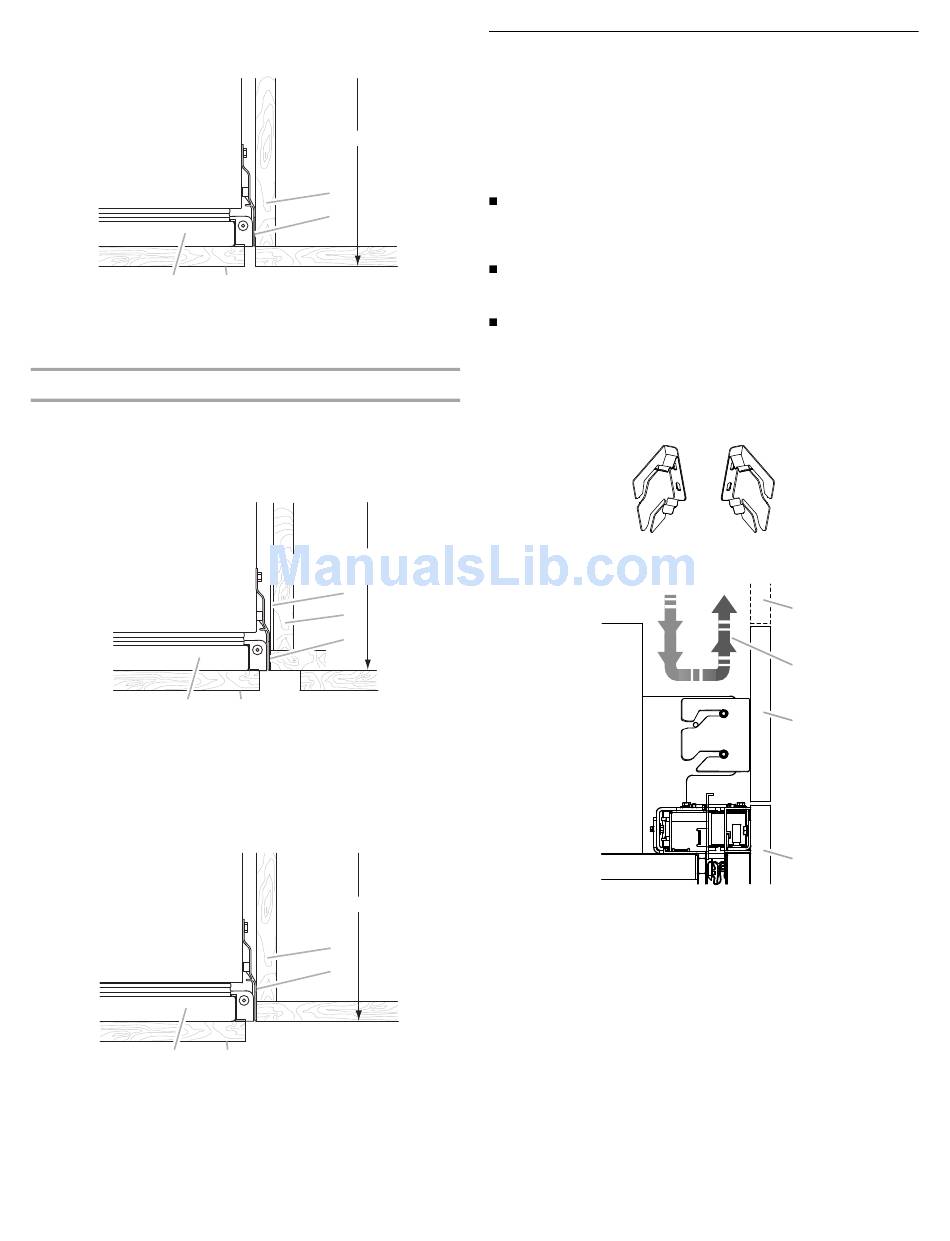

Spécifications D'une Installation Grille Totalement Intégrée - Jenn-Air JS42NXFXDE Installation Manual

Meubles sans encadrement
Vue du dessus
A
A. Porte du réfrigérateur
B. Panneau de porte
C. Garniture latérale
Profondeur de l'armoire—24" (60,9 cm)
REMARQUE : Une installation en affleurement n'est pas possible
avec une ouverture de 24" (60,9 cm) de profondeur.
Meubles à encadrement
Vue du dessus
A
A. Porte du réfrigérateur
B. Panneau de porte
C. Garniture latérale
Meubles sans encadrement
Vue du dessus
A
A. Porte du réfrigérateur
B. Panneau de porte
C. Garniture latérale
E
D
C
B
D. Armoire adjacente
E. 25" (63,5 cm)
F
E
D
C
B
D. Armoire adjacente
E. Garniture pour renvoi affleurant
F. 24" (60,9 cm)
E
D
C
B
D. Armoire adjacente
E. 24" (60,9 cm)
Spécifications d'une installation
grille totalement intégrée
Le réfrigérateur peut être totalement intégré si les meubles
adjacents satisfont aux conditions de circulation d'air essentielles
au bon fonctionnement du réfrigérateur. Une installation
complètement intégrée ne présente aucun espacement visible,
car la grille s'étend vers le soffite ou l'armoire supérieur.
IMPORTANT :
Les installations complètement intégrées nécessitent un
dégagement de 6" (15,24 cm) minimum au-dessus du
réfrigérateur. Cet espace doit être totalement dégagé,
et libre d'éventuels soffites.
Une installation standard et totalement intégrée peut
être réalisée avec une ouverture d'encastrement de
24" (60,9 cm) ou de 25" (63,5 cm) de profondeur.
Une grille de pleine hauteur est utilisée pour réaliser une
installation totalement intégrée. Utiliser le support de grille
intégré (fourni) pour fixer la grille de pleine hauteur.
REMARQUE : Un panneau de remplissage de la grille
supérieure n'est pas nécessaire avec une grille de pleine
hauteur.
Support de grille intégrée
Installation grille totalement intégrée—Vue latérale
A. Avant décoratif (facultatif)
B. Circulation d'air
A
B
C
D
C. Grille de pleine hauteur
D. Panneau de porte
55
