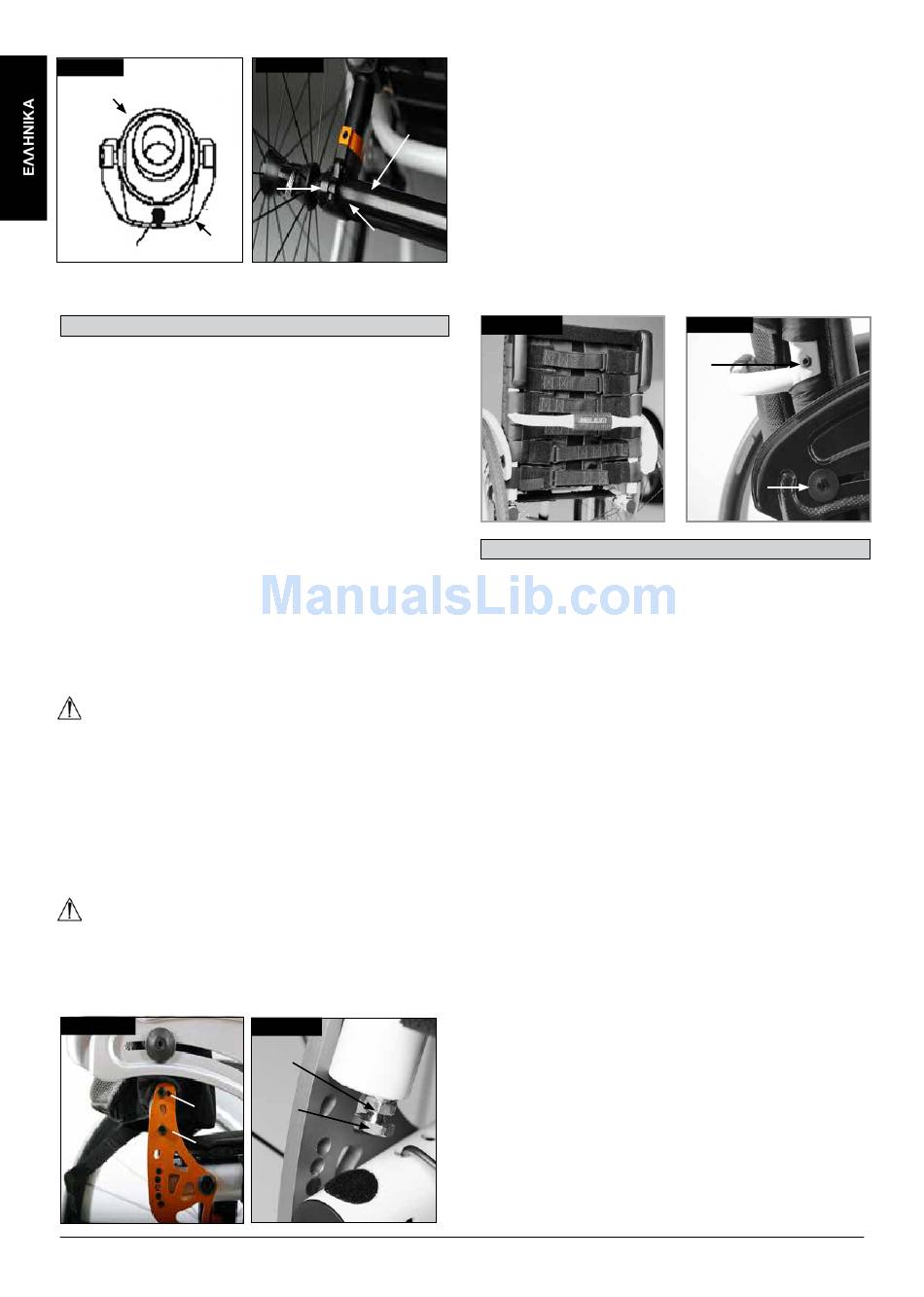

Πλάτη; Πλευρικά Προστατευτικά - Quickie Helium Directions For Use Manual

Εικ. 4.19
3
2
ΜΠΙΛΙΑ
Πλάτη
Πλάτη με ρυθμιζόμενη γωνία
Μπορείτε να ρυθμίσετε τη γωνία της πλάτης αν αλλάξετε
τη θέση του πίρου στη στερέωση πλάτης. Ο πείρος (1)
πρέπει να τοποθετηθεί πλήρως στη θέση του, και να
ασφαλίσει, στο διάγραμμα οπών και στις δύο πλευρές.
Αυτό σας παρέχει ρύθμιση γωνίας των 8,5°.
Τοποθετήστε τους κόκκινους πλαστικούς πίρους στις
αχρησιμοποίητες οπές. Για μικρότερο βήμα γωνίας (3,5°),
ανοίξτε τη βίδα allen (2) και ρυθμίστε ξανά τη βίδα στη
δεύτερη οπή. Χρησιμοποιήστε την ανάλογη δύναμη
ροπής (βλ. πίνακα) για να σφίξετε τη βίδα (2).
Αυτό σας παράσχει αλλαγή 12° στην πίσω γωνία. Στη
συνέχεια, μετακινήστε τον πείρο (1) προς την αντίθετη
κατεύθυνση στην επόμενη οπή, για να αποκτήσετε
αλλαγή 12° - 8°= 3,5°. (Εικ. 4.21)
Για να μειώσετε το «παίξιμο» στην πλάτη, μπορείτε να
αποδεσμεύσετε το παξιμάδι (1). Στη συνέχεια, μπορείτε
να ρυθμίσετε τη βέλτιστη θέση χρησιμοποιώντας τη βίδα
ρύθμισης (2). Στη συνέχεια, σφίξτε ξανά το παξιμάδι (1).
(Εικ. 4.22).
ΠΡΌΣΌΧΗ!
Πρέπει να σφίξετε ξανά τις βίδες. Διαφορετικά, θα
χαθεί η ρύθμιση γωνίας.
Αναδίπλωση πλάτης
Τραβήξτε το καλώδιο για να απασφαλίσετε την πλάτη.
Ταυτόχρονα, σπρώξτε την προς τα εμπρός για να την
αναδιπλώσετε προς τα κάτω. Για να επιστρέψετε την
πλάτη στην αρχική θέση της, πρέπει να την τραβήξετε
όσο το δυνατό πιο πίσω, μέχρι να κλειδώσει στη θέση της
και στις δύο πλευρές.
ΠΡΌΣΌΧΗ!
Όταν αναδιπλώνετε την πλάτη προς τα κάτω, βεβαιωθείτε
να μην πιαστούν τα δάκτυλά σας.
Εικ. 4.21
2
1
338
Εικ. 4.20
5
4
6
Εικ. 4.22
1
2
Ρυθμιζόμενος αναρτήρας πλάτης
Μπορείτε να ρυθμίσετε το τέντωμα του ρυθμιζόμενου
αναρτήρα πλάτης με τη χρήση ορισμένων ιμάντων.
Μπορείτε να αποκτήσετε πρόσβαση στην επένδυση του
αναρτήρα πλάτης από το εσωτερικό μέσω ενός
ανοίγματος και μπορείτε να προσθέσετε μαξιλάρια
ανάλογα με τις ατομικές ανάγκες σας (Εικ. 4.23).
Πλάτη με ρυθμιζόμενο ύψος
Μπορείτε να ρυθμίσετε την πλάτη σε διάφορα ύψη πλάτης
σε βήματα των 2,5 εκ. Τα εύρη ρύθμισης είναι 25 - 30 εκ.,
30 - 35 εκ., 35 - 40 εκ. και 40 - 45 εκ. Αποδεσμεύστε τις
βίδες (1+2) και ρυθμίστε την πλάτη στο επιθυμητό ύψος.
Σφίξτε ξανά τις βίδες (βλ. τη σελίδα για τη ροπή). (Εικ.
4.24).
Εικ. 4.23
Πλευρικά προστατευτικά
Υποστηρίγματα βραχιόνων με ρυθμιζόμενο ύψος
μονού στύλου
(Εικ. 4.25 - 4.28).
1. Τοποθέτηση
α. Όλισθήστε τον εξωτερικό στύλο του
υποστηρίγματος βραχιόνων στην υποδοχή που
είναι στερεωμένη στο πλαίσιο της αναπηρικής
πολυθρόνας.
β. Το υποστήριγμα βραχιόνων θα ασφαλίσει
αυτόματα στη θέση του.
2. Ρύθμιση ύψους
α. Περιστρέψτε το μοχλό απασφάλισης ύψους (2) έως
το δεύτερο αναστολέα.
β. Όλισθήστε τη βάση του υποστηρίγματος
βραχιόνων προς τα επάνω ή προς τα κάτω στο
επιθυμητό ύψος.
γ. Επαναφέρετε το μοχλό στη θέση ασφάλισης δίπλα
στο στύλο του υποστηρίγματος βραχιόνων.
δ. Πιέστε τη βάση βραχίονα (4) μέχρι ο άνω στύλος
του βραχίονα να ασφαλίσει καλά στη θέση του.
3. Αφαίρεση του υποστηρίγματος βραχιόνων
α. Τραβήξτε στο μοχλό 3 και ανυψώστε ολόκληρο το
βραχίονα.
4. Επανατοποθέτηση υποστηρίγματος βραχιόνων
α. Ολισθήστε το υποστήριγμα βραχιόνων πίσω στην
υποδοχή μέχρι ο βραχίονας να ασφαλίσει στη θέση
του.
Εικ. 4.24
1
1
Helium Rev.5.0
