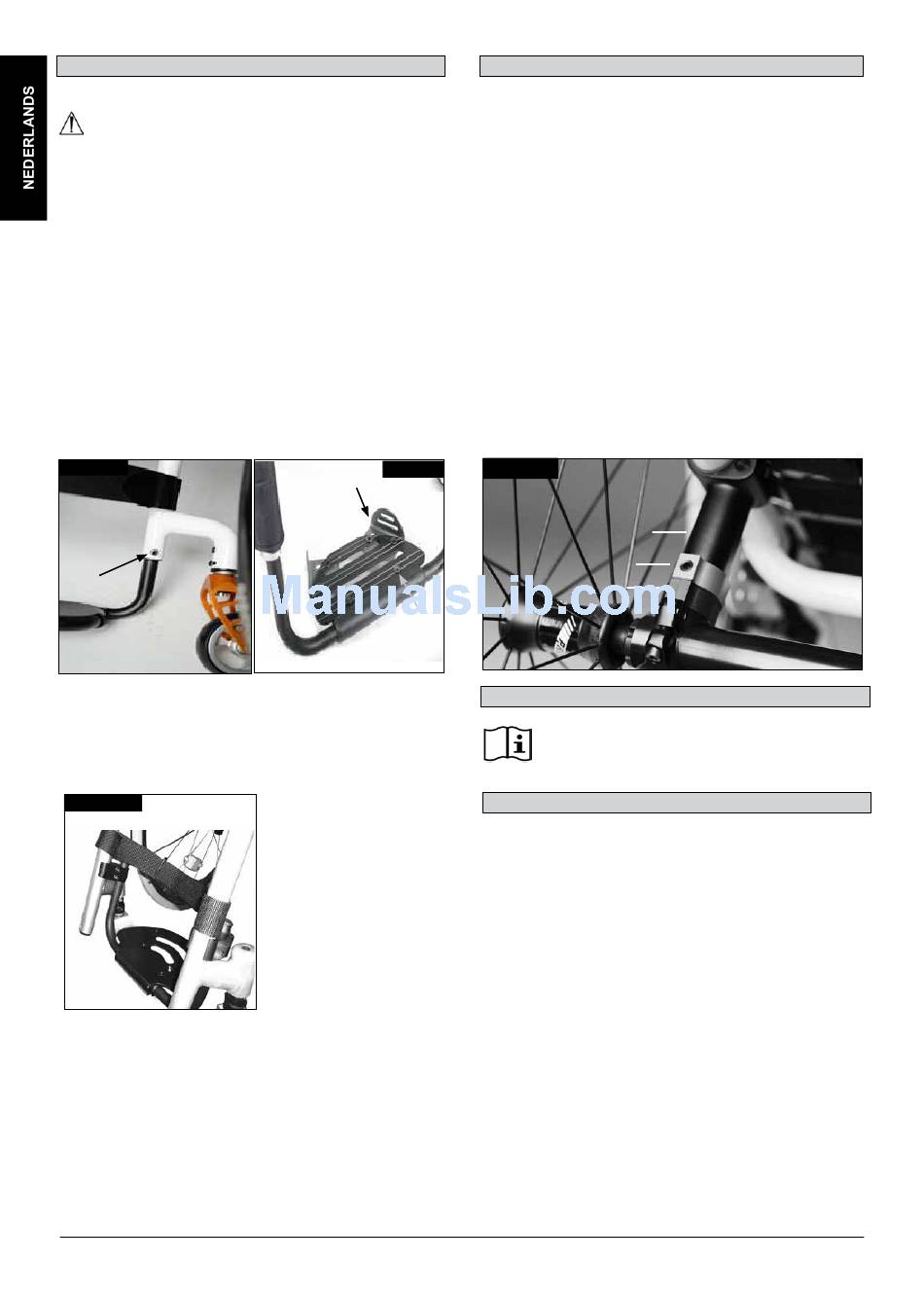

De hoogte van de voetenplaat instellen

Aanpassen van de voetsteun
WAARSCHUWING!
• Ga niet op de voetenplaat staan! Zelfs als de
gebruiker in de stoel zit, bestaat het gevaar dat de
stoel kantelt, wat tot letsel kan leiden.
• Ga niet op de voetenplaat staan bij het overbrengen
van de gebruiker. Hierdoor kan de rolstoel kantelen,
wat tot letsel kan leiden.
Door de schroef los te maken (1) kunt u de voetsteun
aanpassen aan de lengte van uw onderbeen en de
voetsteun weer opnieuw bevestigen. De hoek van de
voetsteun kan afzonderlijk worden ingesteld door het
losdraaien van de schroeven (2). De beugel aan de
zijkant van de voetenplaat (3) voorkomt dat uw voeten per
ongeluk van de plaat glijden. Controleer na aanpassingen
altijd of alle schroeven correct zijn aangedraaid (zie ook
de pagina betreffende draaikracht/torque) (Fig. 4.11 -
4.12).
Fig. 4.11
1
Hoog gemonteerde voetenplaat
De hoog gemonteerde voetenplaat is bevestigd aan het
binnenste deel van het frame en maakt een hogere positie
van de voeten mogelijk (Fig. 4.13).
Fig. 4.13
152

Stoel

De zittinghoogte instellen
Om de hoogte van de achterzijde van de zitting aan te
passen, maakt u de inbusschroeven (1) (één aan elke
zijde) waarmee de klem aan de asschacht is bevestigd,
los (2). Verwijder de afstandsbeugel (3) om de hoogte
van de stoel +/- 1 cm aan te passen. Voor grote
aanpassingen kunt u de lengte van de asschacht naar
wens verkorten.
Draai de schroeven tot 7 Nm aan. (Fig. 4.14).
OPMERKING:
Er kan een aanpassing aan de zwenkwielhoek
noodzakelijk zijn wanneer de hoogte van de achterzitting
wordt ingesteld.
Zittingbespanning
U kunt de banden onder de bekleding gebruiken om de
bekleding strakker te trekken.
Fig. 4.14
Fig. 4.12
3
2
Opties - Offroad connector

Voorwielen

Zwenkwiel, aanpassing zwenkwiel, zwenkwielvork
Het kan gebeuren dat de rolstoel iets afwijkt naar links of
naar rechts of dat de voorwielen wiebelen. Dat kan door
de volgende zaken komen:
• De voorwaartse of achterwaartse wielbeweging is niet
goed ingesteld.
• De camber is niet goed afgesteld.
• De luchtdruk van het voorwiel en/of van het achterwiel is
niet goed; de wielen draaien niet soepel genoeg.
Als de voorwielen niet goed afgesteld zijn, zal de rolstoel
niet in een rechte lijn rijden.
U moet de voorwielen laten afstellen door een erkend
dealer. Telkens wanneer u de positie van het achterwiel
hebt laten veranderen, moet u het balhoofd opnieuw
aanpassen en de wielvergrendelingen controleren.
2
1
3
Lees de afzonderlijke gebruikershandleiding voor
meer informatie over de offroad connector.
