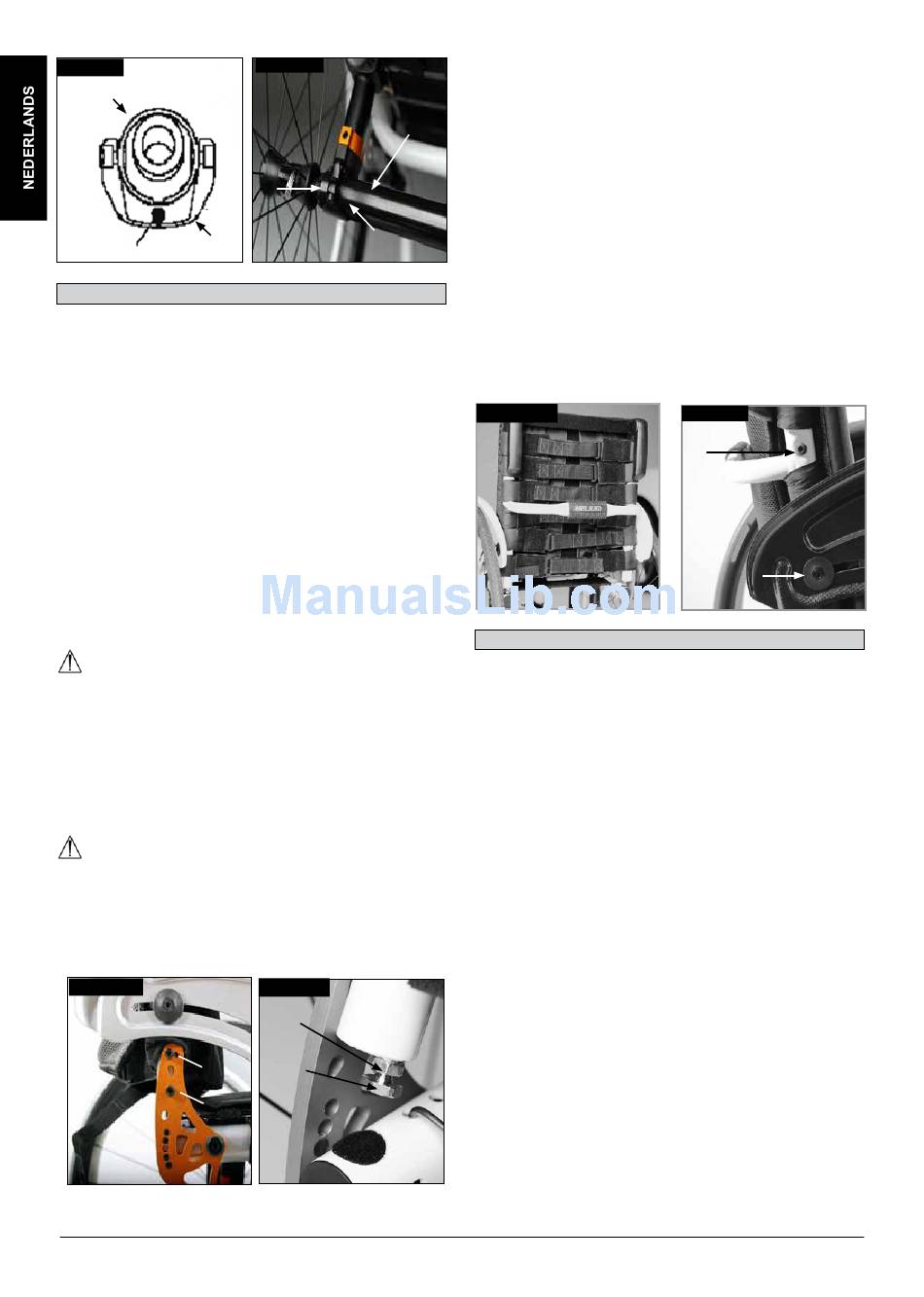

Rugleuning; Zijkanten - Quickie Helium Directions For Use Manual

Fig. 4.19
3
2
BAL

Rugleuning

Rugleuning met verstelbare hoek
De hoek van de rugleuning wordt aangepast door het
veranderen van de positie van de pen in de
rugleuningmontage. De pen (1) moet volledig op zijn
plaats worden geklikt in het gatenpatroon aan beide
zijden. Dit geeft u een aanpassingshoek van 8.5°.
Druk de rode plastic pen in de ongebruikte gaten. Om een
kleiner hoekverstelling (3.5°) te krijgen, opent u de
Allenschroef (2) en plaatst de schroef in het tweede gat.
Gebruik het juiste aandraaimoment (zie matrix) om de
schroef aan te draaien (2).
Dit geeft u 12° verandering in de rughoek. Beweeg de pen
(1) vervolgens in de tegenovergestelde richting naar het
volgende gat, waarmee u 12° - 8°= 3.5° verandering krijgt.
(Fig. 4.21)
Om de speling in de rugleuning te verminderen, kan de
moer (1) worden losgedraaid, waarna de optimale positie
met de instellingsschroef kan worden ingesteld(2). Draai
daarna de moer (1) weer aan. (Fig. 4.22).
OPGELET!
De schroeven moeten vast aangedraaid worden,
anders gaat de gewijzigde instelling verloren.
Opvouwbare rugleuning
Maak de rugleuning los door aan het koord te trekken. De
rugleuning gelijktijdig naar voren te duwen om hem op te
vouwen. Om de rugleuning in zijn oorspronkelijke positie
terug te brengen, trekt u hem zo ver mogelijk naar
achteren, totdat hij aan beide zijden vergrendeld wordt.
OPGELET!
Zorg ervoor dat uw vingers niet beklemd raken bij het
naar beneden vouwen van de rugleuning.
Fig. 4.21
2
1
154
Fig. 4.20
5
4
6
Fig. 4.22
1
2
Instelbare spanning rugleuning
De spanning van de rugleuning kan worden ingesteld met
gebruik van diverse banden.
De bekleding van de rugleuning kan via een opening aan
de binnenzijde worden bereikt en aangepast aan
individuele voorkeur, (Fig. 4.23).
Hoogteverstelbare rugleuning
De hoogte van de rugleuning kan in stappen van 2,5 cm
worden versteld naar verschillende hoogtes. De
aanpassingsmogelijkheden variëren van 25- 30 cm, 30-
35 cm, 35- 40 cm en 40- 45 cm. Draai de moer (1 en 2)
los, verwijder hem en plaats de rugstang in de gewenste
positie. Draai de schroef weer vast. (zie de pagina over
torque sleutel). (Fig. 4.24).
Fig. 4.23

Zijkanten

In hoogte verstelbare armleuningen, met een stang
bevestigd (Fig. 4.25 - 4.28).
1. Montage
a. Laat de buitenste stang van de armleuning in de
houder glijden die aan het frame van de rolstoel is
gemonteerd.
b. De armleuning klemt automatisch vast.
2. Aanpassing hoogte
a. Draai de ontgrendelingshendel (2) tot een tweede
stop.
b. Plaats het kussen van de armleuning naar wens
hoger of lager.
c. Zet de ontgrendelingshendel terug in de
vergrendelde positie tegen de stang van de
armleuning.
d. Duw het armkussen (4) totdat de buis van de
bovenste armsteun stevig op zijn plaats wordt
vergrendeld.
3. Verwijderen van de armleuning
a. Trek aan hendel 3 en til de hele armleuning op.
4. Vervangen van de armleuning
a. Laat de armleuning terugglijden in de houder, totdat de
leuning op zijn plaats klikt.
Fig. 4.24
1
1
Helium Rev.5.0
