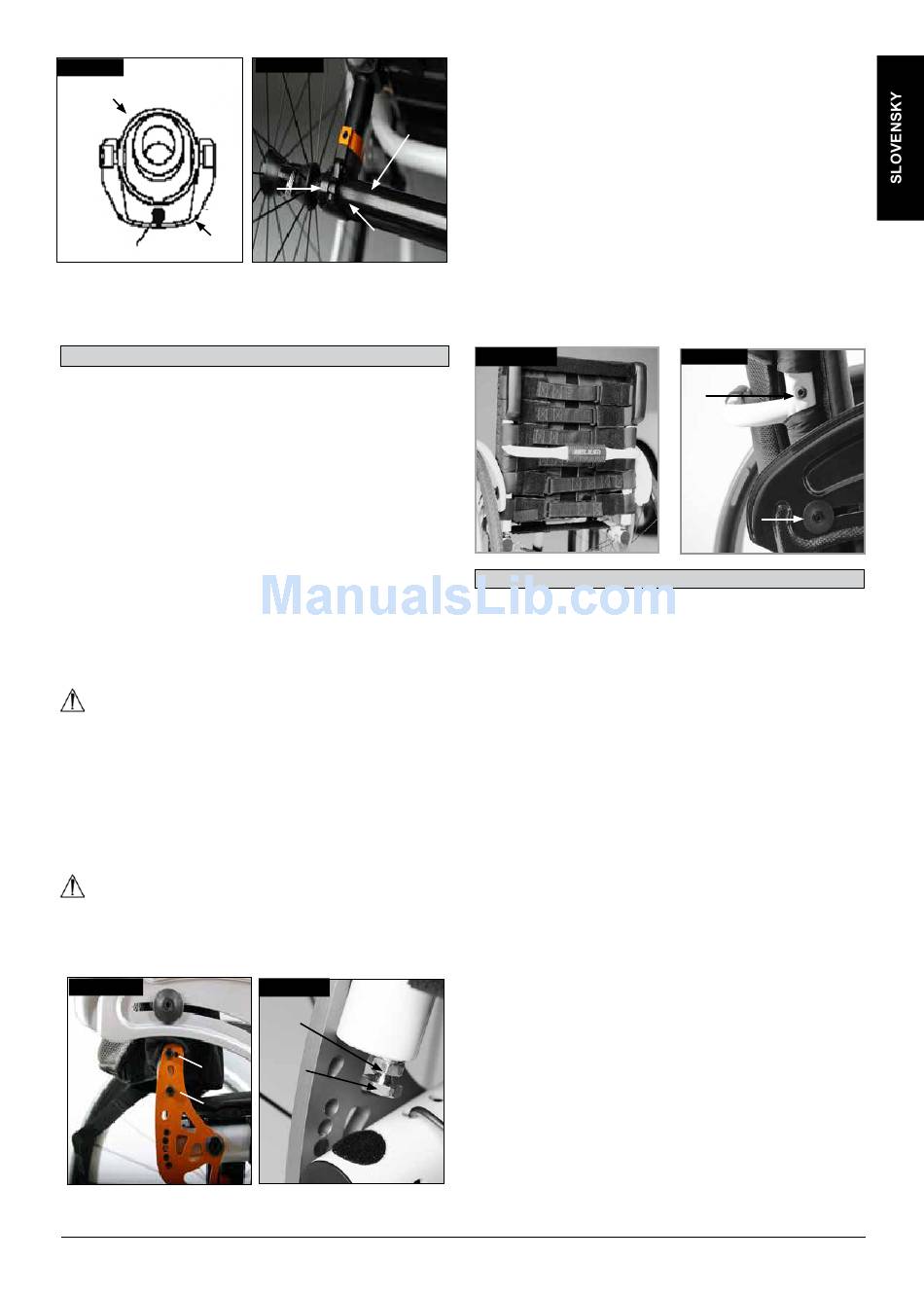

Obr. 4.19
3
2
GULIČKA
Operadlo
Opierka chrbta uhlovo staviteľná
Uhol opierky chrbta môžete upraviť zmenením polohy
kolíka na nosníku opierky chrbta. Kolík (1) musí byť úplne
zapadnutý do dierkového vzoru na obidvoch stranách,
umožní vám to nastavenie uhla do 8.5°.
Vložte červené umelohmotné kolíky do dierok, ktoré
nepoužívate. Aby ste dosiahli menší prírastok uhla (3.5°),
uvoľnite imbusovú skrutku (2) a opätovne skurku nasaďte
do druhej dierky. Použite prosím silu točivého momentu
(pozrite si tabuľku), aby ste skrutku utiahli (2).
To vám umožní 12° zmenu zadného uhla. Potom posuňte
kolík (1) na opačný smer do ďalšej dierky, čo vám umožní
zmenu 12° - 8°= 3.5°. (Obr. 4.21)
Ak chcete znížiť pohyb opierky chrbta, maticu (1) môžete
uvoľniť, potom môžete nastaviť optimálnu polohu použitím
skrutky na nastavenie (2). Potom maticu opätovne
utiahnite (1). (Obr. 4.22).
POZOR!
Skrutky musia byť opätovne utiahnuté. Inak sa stratí
uhol nastavenia.
Skladacia opierka chrbta
Opierku chrbta uvoľníte potiahnutím povrazu. Zároveň ho
potlačte dopredu, aby ste ho zložili dole. Ak chcete vrátiť
operadlo do pôvodnej polohy, potiahnite ho čo najviac
dozadu pokiaľ na obidvoch stranách nezapadne na
miesto.
POZOR!
Pri skladaní operadla sa prosím uistite, že si nezachytíte
prsty.
Obr. 4.21
2
1
Helium Rev.5.0
Obr. 4.20
5
4
6
Obr. 4.22
1
2
Nastaviteľný poťah chrbta
Nastaviteľný potah chrbta môže byť nastavený na napätie
na čo použijete niekoľko popruhov.
Prístup k čalúneniu poťahu chrbta máte spredu cez otvor,
vypchávka môže byť prispôsobená osobným
požiadavkám (Obr. 4.23).
Výškovo-nastaviteľná chrbtová opierka
Výška chrbtovej opierky môže byť nastavená na rôzne
výšky s posunom o 2.5 cm. Rozpätia nastavenia sú 25 -
30 cm, 30 - 35 cm, 35 - 40 cm a 40- 45 cm. Uvoľnite
skrutky (1+2) a nastavte opierku na požadovanú výšku.
Opätovne pritiahnite skrutky (pozrite si stranu o krútiacom
momente). (Obr. 4.24).
Obr. 4.23
Bočnice
Výška jednej tyčky- nastaviteľné lakťové opierky
(Obr. 4.25 - 4.28).
1. Inštalácia
a. Zasuňte najvzdialenejšiu tyčku opierky do
prijímača, ktorý je na ráme invalidného vozíka.
b. Lakťová opierka automaticky zapadne na miesto.
2. Nastavenie výšky
a. Otočte páku na uvoľnenie výšky (2) na druhú
zarážku.
b. Posuňte opierku hore alebo dole do požadovanej
výšky.
c. Vráťte páku späť do zaistenej polohy vedľa
operadla.
d. Zatlačte opierku (4), kým vrchná tyčka opierky
nezapadne pevne na miesto.
3. Odstránenie lakťovej opierky
a. Zatiahnite páku č. 3 a zdvihnite celé operadlo.
4. Nahradenie lakťovej opierky
a. Zasuňte opierku späť do prijímača, kým článok
nezapadne na miesto.
Obr. 4.24
1
1
